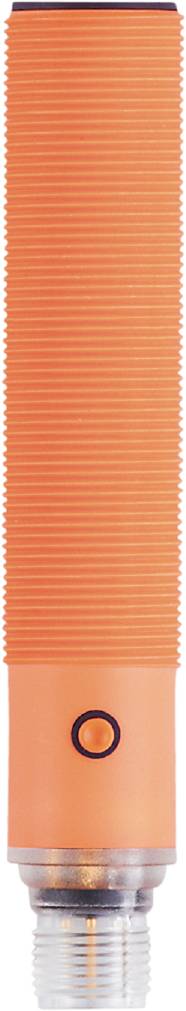

ifm Electronic Ultraschalltaster Ultraschall M18 x 1 PNP UGT205 Piece

Ein hellorangefarbener, welliger Hintergrund, der an gerippte Textur erinnert.
Abbildung ähnlich
Verpackungsart
Piece
Produkt-Art
Ultraschalltaster
Betriebsspannung max.
30 V/DC
Ausgänge
PNP
Schaltabstand (max.)
1600 mm
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 12. Nov.
Verkauf und Versand durch  Conrad Electronic
Anzahl
Gesamt (365,00 € / Stück)
365,00 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

ifm UGT205 Ultraschallreflextaster

  • Sehr großer Erfassungsbereich
  • Intuitive Einstellung des Erfassungsbereichs mittels Tastendruck oder IO-Link
  • Gut sichtbare LED zur Anzeige von Schaltzustand und Echo
  • Mit programmierbarem Schalt- und Analogausgang
  • Berührungslose Erfassung unabhängig von Farbe, Transparenz oder Oberflächenbeschaffenheit des Objektes

Unser Service für Sie

Technische Daten

  • Abmessungen [mm]: M18 x 1 / L = 97,5
  • Analogausgang Spannung [V]: 0...10
  • Ansprechzeit [ms]: < 300; (Analogausgang)
  • Anzahl der analogen Ausgänge: 1
  • Anzahl der digitalen Ausgänge: 1
  • Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
  • Anzeige: Schaltzustand: 2 x LED, gelb; Echo: 1 x LED, grün
  • IO-Link Revision: 1.1
  • SDCI-Norm: IEC 61131-9
  • Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
  • Umgebungstemperatur-1 [°C]: -20...70
  • Wiederholgenauigkeit: 1 %
  • Anzugsdrehmoment [Nm]: 1
  • Auflösung Analogausgang: < 3 mm
  • Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
  • Ausgangssignal: Schaltsignal; Analogsignal; IO-Link
  • Benötigte Masterportklasse: A
  • Bereitschaftsverzögerungszeit [s]: < 0,3
  • Betriebsspannung [V]: 10...30 DC; ("supply class 2" gemäß cULus)
  • Blindzone [mm]: 150
  • Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
  • Elektrische Ausführung: PNP
  • Gehäuse: Gewindebauform
  • Gesamtzahl Ausgänge: 2
  • Gewicht [g]: 66.000
  • Gewindebezeichnung: M18 x 1
  • Hinweise zur Genauigkeit / Abweichung: Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
  • Hysterese [%]: < 2
  • IO-Link Funktionen (azyklisch): Anwendungsspezifische Markierung; Betriebsstundenzähler
  • Kommunikationsschnittstelle: IO-Link
  • Kurzschlussschutz: ja
  • Lagertemperatur [°C]: -30...80
  • Linearitätsfehler Analogausgang [%]: <2
  • Max. Abweichung vom 90° Winkel Sensor / Objekt [°]: ± 4
  • max. Spannungsabfall Schaltausgang DC [V]: 2,2
  • Min. Lastwiderstand [Ω]: 3000
  • Min. Prozesszykluszeit [ms]: 3.2
  • MTTF: 125
  • Öffnungswinkel zylindrisch [°]: 15; (±2)
  • Parametriermöglichkeiten: Hysterese / Fenster; Zweiter Schaltpunkt; Einschalt- und Ausschaltverzögerung; Einschaltvorgänge; Teach-Funktion; Hell-/Dunkelschaltung
  • Profile: Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
  • Schaltabstand [mm]: 150...1600; (Target: 200 x 200 )
  • Schaltfrequenz DC [Hz]: 3
  • Schaltpunktdrift [%]: -2...2
  • Schutzart: IP 67
  • Schutzklasse: III
  • SIO-Mode: ja
  • Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
  • Stromaufnahme [mA]: 55
  • Teach-Funktion: ja
  • Temperaturkompensation: ja
  • Überlastfest: ja
  • Verpolungsschutz: ja
  • Wandlerfrequenz [kHz]: 230
Verpackungsart

Piece

Produkt-Art

Ultraschalltaster

Typ

UGT205

Betriebsspannung min.

10 V/DC

Betriebsspannung max.

30 V/DC

Betriebsspannungsbereich

10 - 30 V/DC

Ausgänge

PNP

Schaltabstand (max.)

1600 mm

Ausführung

Ultraschall

Besonderheiten

Mit Hintergrundausblendung

Anschluss

M12

Baugröße

M18 x 1

Kontaktart

1 PNP

IP67

Min. Temperatur

-20 °C

Max. Temperatur

70 °C

Länge

97.5 mm

Durchmesser

18 mm

Abm.

(Ø x L) 18 mm x 97.5 mm

RoHS-konform

Ja

Schaltfrequenz

3 Hz

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3320711 ifm Electronic Ultraschalltaster Ultraschall M18 x 1 PNP UGT205 Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3320711 ifm Electronic Ultraschalltaster Ultraschall M18 x 1 PNP UGT205 Piece

Beschreibung

ifm UGT205 Ultraschallreflextaster

Lieferumfang

  • Geliefert wird: Ifm Electronic Ultraschallreflextaster UGT205, Verpackungseinheit: 1 Stk., EAN: 4021179298056
