Joy-it Schrittmotor NEMA-FLAT01 0.06 Nm 0.8 A 0.8 A Wellen-Durchmesser: 4 mm kaufen

Kompakter Metallmotor mit herausragender Achse, CE-Zertifizierung und farbigen Kabeln: Rot, Blau, Gelb.

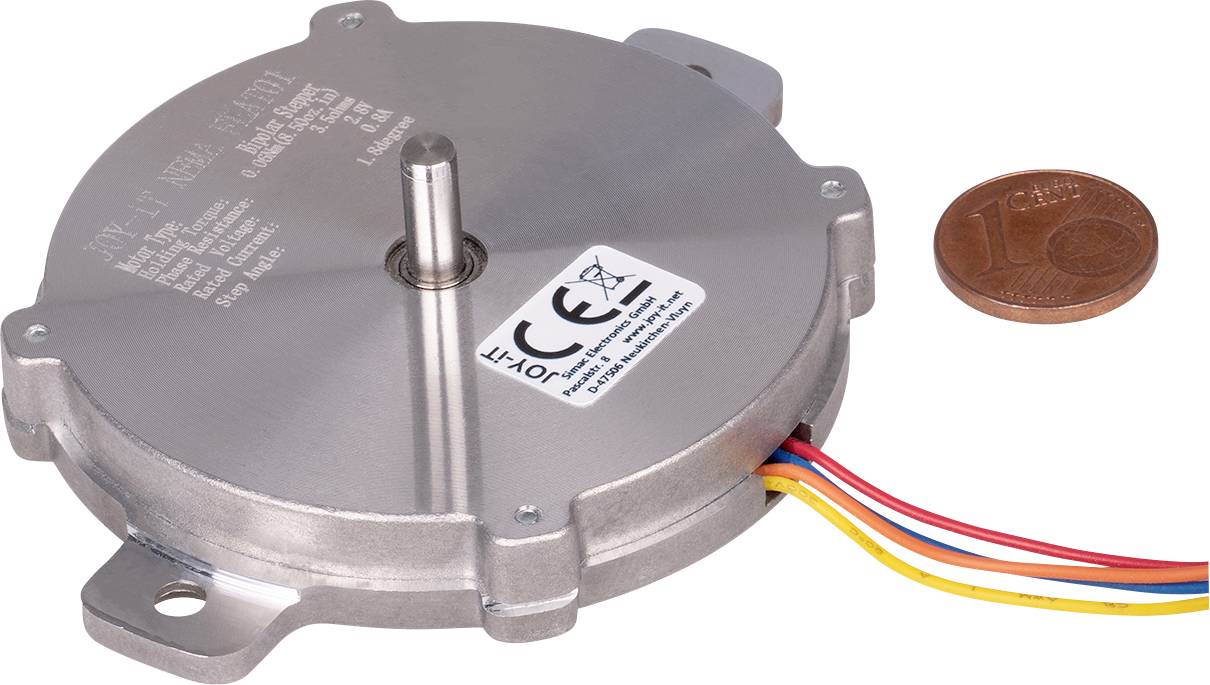

Ein Schrittmotor mit bunten Kabeln liegt neben einer 1-Cent-Münze, die als Größenvergleich dient.

1/2

Datenblatt (PDF)

Sofort-Lieferung Do., 3. Sept.

15 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (22,61 € / Stück)

22,61 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Diese ultraflachen Schrittmotoren wurden speziell für die Zuführer in der Halbleiterproduktion entwickelt. Dank ihres sehr platzsparenden Designs eignen sie sich besonders für Anwendungen mit sehr begrenztem Bauraum. Weitere Details sowie eine technische Zeichnung finden Sie im Datenblatt.

Die wichtigsten Merkmale und Vorteile sind:

* Ultraflaches Design
* Haltemoment: 0,06 Nm
* Phasenstrom max: 0,8 A
* Wellenlänge: 10 mm
* Wellendurchmesser: 4 mm
* Inklusive Anschlusskabel mit JST-Ste

Joy-iT Schrittmotor, Nema-FLAT - 0,06 Nm, 0.8 A – ultraflache Bauform

Highlights & Details

ultraflaches Design
Halte-Moment: 0,06 Nm
Phasenstrom max: 0,8 A
Wellenlänge: 10 mm
Wellendurchmesser: 4 mm
inkl. Anschlusskabel mit JST Stecker (4pol.)

Technische Daten

Phasenwiderstand 3,5 Ω
Phaseninduktivität 1,8 mH
Isolationswiderstand Min. 100MΩ bei 500 V DC
Isolationsklasse B (130 °C)
Trägheitsmoment 15 g
cm²
Rastmoment 8 mNm

Betriebsspannung (Details): 2,8 V

Winkel: 1,8°

Halte-Moment: 0.06 Nm

Max. Phasen-Strom: 0.8 A

Wellen-Ø: 4 mm

Wellen-Länge: 10 mm

Herst.-Teilenr.: NEMA-FLAT01

Typ: NEMA-FLAT01

Breite: 60 mm

Nennstrom: 0.8 A

Nennspannung: 2.8 V

Phasen: 2

Wellen-Ø: 4 mm

Drehzahl: 3000 U/min

Motorlänge: 9,6 mm

Max. Umgebungstemperatur: 50 °C

Min. Umgebungstemperatur: -10 °C

Gewicht: 75 g

Produkt-Art: Schrittmotor

Dokumente & Downloads

Datenblatt

Datenblatt 2355880 Joy-it Schrittmotor NEMA-FLAT01 0.06 Nm 0.8 A 0.8 A Wellen-Durchmesser: 4 mm

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2355880 Joy-it Schrittmotor NEMA-FLAT01 0.06 Nm 0.8 A 0.8 A Wellen-Durchmesser: 4 mm

Beschreibung

Diese ultraflachen Schrittmotoren wurden eigens für die Zuführer in der Halbleiterproduktion entwickelt.

Danke Ihres sehr platzsparenden Designs eignen Sie sich vor allem in Einsatzgebieten mit sehr begrenzten Bauraum.

Weitere Details, sowie eine technische Zeichnung finden Sie im Datenblatt.
