Highlights & Details

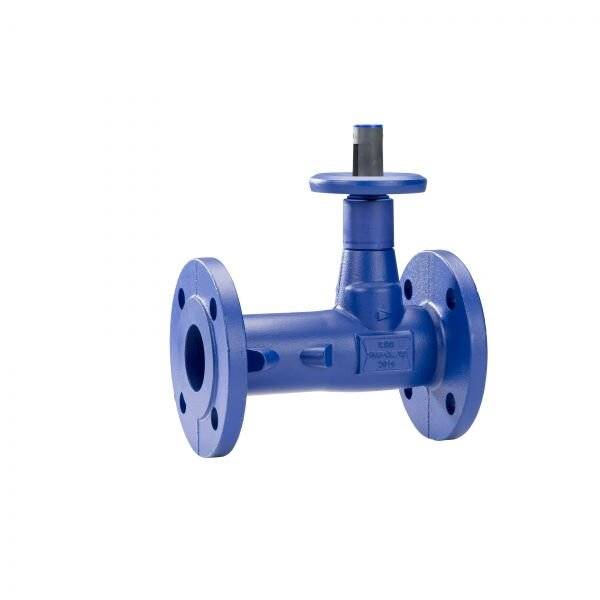

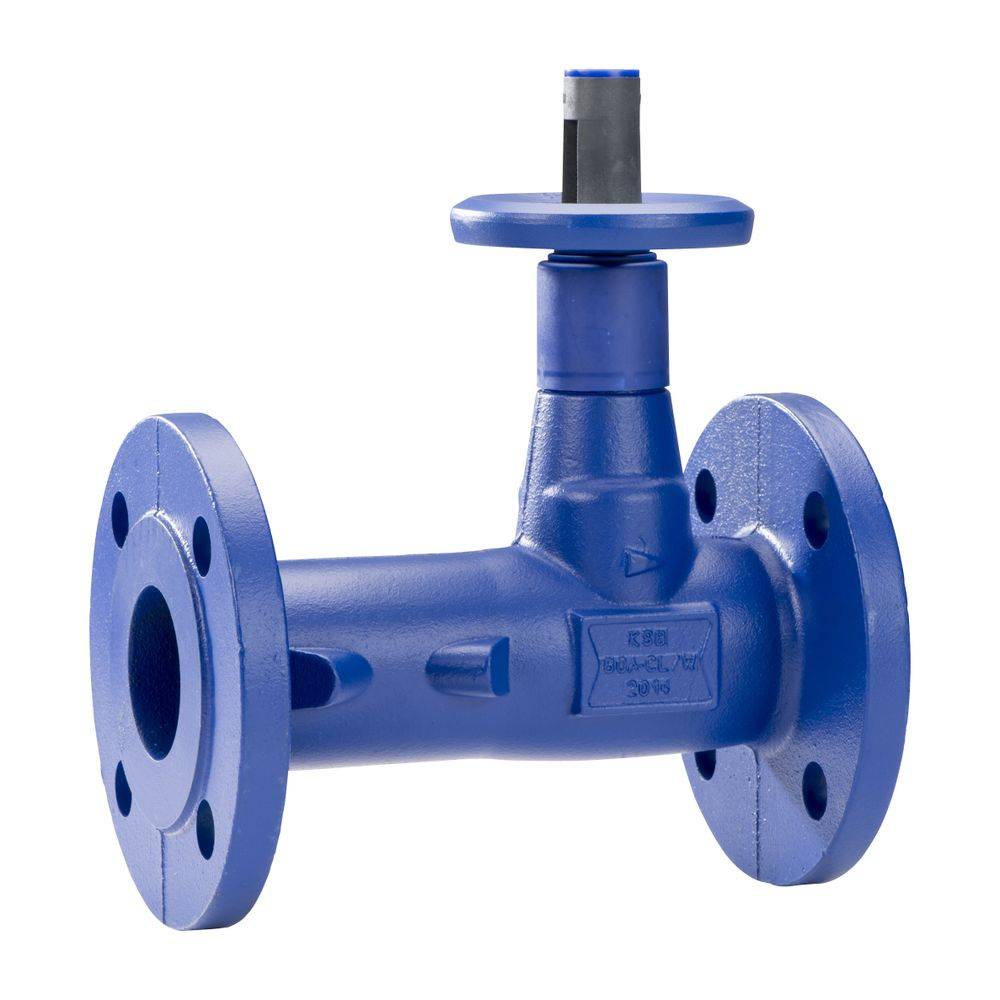

Weichdichtendes Flanschen-Absperrventil, einteiliges Gehäuse, Baulänge EN 558/1, Durchgangsventil mit Schrägsitzhydraulik mit Handrad, Drosselkegel, Stellungsanzeige, Feststellvorrichtung, geschützter innenliegender Hubbegrenzung und Isolierkappe mit Taupunktsperre. Kompakt-Drosselkegel voll EPDM-ummantelt als weichdichtende Durchgangs- und Rückdichtung, Spindelabdichtung mit EPDM- Profilring. Wartungsfrei, voll isolierbar nach HeizAnlV. Nichtdrehende Spindel mit geschütztem, aussenliegendem Gewinde. Nichtsteigendes Handrad, mit Aussenanstrich blau. Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie 2014/68/EU (DGR). Nach Norm DIN EN 558 FTF-1 Gehäuse: EN-GJL-250 (5.1301) Spindel: 1.4021 Aussenanstrich: blau RAL 5002 Handradkappe: ohne min. Mediumtemp.: -10 Grd C max. Mediumtemp.: 120 Grd C Nenndruck: PN 6 Nennweite: DN 50 Gewicht: 5.65 kg Fabrikat: KSB Baureihe: BOA-W Typ: - Artikelnummer: 48229602 EAN/GTIN: 4031932268752 Materialpreisgruppe: A0

Technische Daten

Hersteller-Serie: BOA-W
Hersteller-Warengruppe: 23_Absperrventile
Hersteller-Produktgruppe: BOA-W, Absperrventile
Hersteller-Artikelnummer: 48229602
Abd_Sitz: weichdichtend
ArtNorm: DIN EN 558 FTF-1
Baureihe: BOA-W
Einbaulänge: 230
Farbe: blau RAL 5002
Handradkappe: ohne
Hersteller: KSB
MaxMedTemp: 120
MinMedTemp: -10
Nenndruck: PN 6
Nennweite_DN: DN 50
Wst_ArmGeh: EN-GJL-250 (5.1301)
Wst_Spindel: 1,4021
Anschluss 1: Flansch
Anschluss 2: Flansch
Werkstoff des Gehäuses: Gusseisen
Dichtung: Gummi
Bedienung: Handrad
Rechtwinklige Ausführung: nein
Geeignet für Flüssigkeiten: ja
Geeignet für Gase: nein
Unter Druck austauschbare Spindelabdichtung: nein
Spindelgewinde außerhalb des Mediums: ja
Zeta-Wert: 1,5
Druckstufe Artikel: PN 6
Spindel und/oder Handrad ansteigend: nein
Balgventil: nein
Mit Entleerungsventil: nein
Selbstverschließend: nein
Freistrom: nein
Rohraußendurchmesser alle Anschlüsse: 50
Druckstufe Flansch: PN 6
Höhe Handgriff/Handrad: 133
Länge Handgriff/Durchmesser Handrad: 100
Winkel der Spindel: 90
Geeignet für Dampf: nein
Mit Rückstromsicherung: nein
Mit Kupplungsanschluss 1: nein
Mit Kupplungsanschluss 2: nein
Mit Standanzeiger: ja
Nenndurchmesser: DN 50
Kopfstücktyp: Gewindeschrauben
Nennbaugröße: DIN
Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Federschließend (NC): nein
Federöffnend (NO): nein
Ausführung des Ventils: festes Ventil
VdS-geprüft: nein
KIWA-Prüfsiegel: nein
Gastec QA Prüfung: nein
Typenzulassung nach BBR/EKS: nein

Herst.-Teilenr.: 48229602

Gehäusematerial: Grauguss

Anschluss: Flansch

Besonderheiten: Flansch

Dichtungsmaterial: EPDM

Ausführung: BOA-W JL1040

Betriebsdruck (max.): 6 bar

Betätigung: Handrad

Max. Betriebstemperatur: 120 °C

Nennweite: 50 mm

Max. Medien-Temperatur: 120 °C

Min. Medien-Temperatur: -10 °C

Gewicht: 5.65 kg

UKCA: Ja

Beschreibung

Das Flansch-Absperrventil der Baureihe BOA-W von KSB ist für den Einsatz in Warmwasserheizungs- und Klimaanlagen konzipiert. Die Schrägsitzausführung mit einteiligem Graugussgehäuse verfügt über eine weichdichtende EPDM-Ummantelung am Drosselkegel, die eine zuverlässige Haupt- und Rückdichtung ermöglicht. Das wartungsfreie Ventil ist für einen Nenndruck von PN 6 ausgelegt und deckt einen Medientemperaturbereich von -10 °C bis 120 °C ab.
Konstruktion und FunktionalitätDas Ventil entspricht der Standardbaulänge nach DIN EN 558 FTF-1 und ist für eine vollständige Isolierung ausgelegt. Zur Ausstattung gehören eine Stellungsanzeige, eine Feststellvorrichtung sowie eine Hubbegrenzung. Die Spindelabdichtung erfolgt über einen wartungsfreien EPDM-Profilring. Die Konstruktion mit geradem Oberteil und außenliegendem Spindelgewinde unterstützt eine robuste Handhabung im Anlagenbetrieb.
Einsatzbereiche und KompatibilitätDie Armatur eignet sich für Warmwasserheizungen sowie Wärmerückgewinnungsanlagen. Aufgrund der Materialwahl ist das Ventil nicht für mineralölhaltige Medien oder Dampf geeignet. Die blaue Lackierung in RAL 5002 schützt das Gehäuse aus EN-GJL-250.
Technische Daten
Nennweite: DN 50
Nenndruck: PN 6
Gehäusewerkstoff: EN-GJL-250 (5.1301)
Spindelwerkstoff: 1.4021
Min. Mediumtemperatur: -10 °C
Max. Mediumtemperatur: 120 °C
Einbaulänge: 230 mm
Gewicht: 5,65 kg
Zeta-Wert: 1,5

Durch die Kombination aus weichdichtender EPDM-Technologie und der robusten Grauguss-Konstruktion bietet dieses Absperrventil eine langlebige Lösung für die Durchflussregelung in Heizungs- und Klimasystemen. Mit einer Nennweite von DN 50 und einem Nenndruck von PN 6 ist es für Anwendungen bis 120 °C optimiert und ermöglicht durch die integrierte Stellungsanzeige sowie die Feststellvorrichtung eine präzise Bedienung im laufenden Betrieb.
