Lasttrennschalter Rot, Gelb 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33540TK53 kaufen

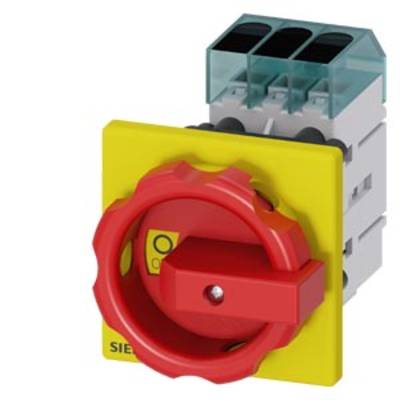

Drehschalter mit rotem Griff und gelbem Hintergrund, oben drei grüne Anschlussklemmen.

Abbildung ähnlich

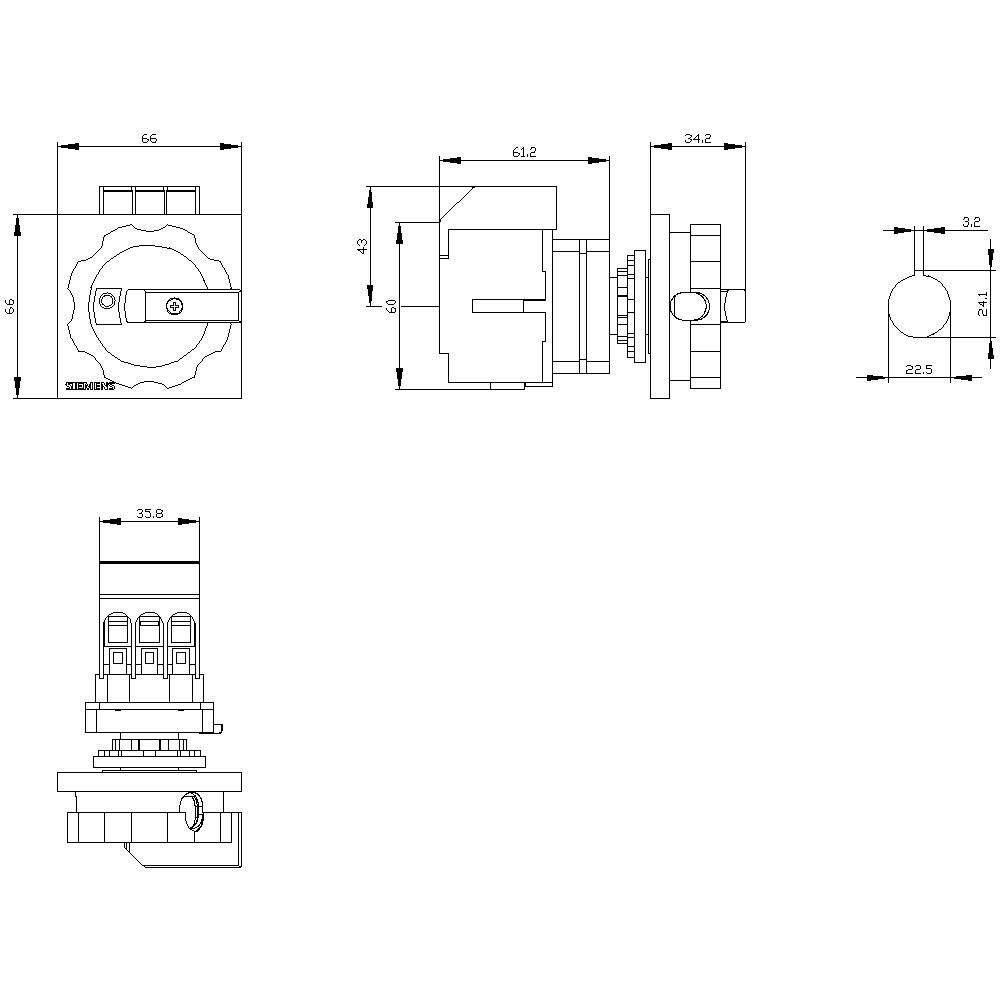

Technische Zeichnung eines mechanischen Drehknopfs mit detaillierten Maßen, einschließlich Durchmesser, Tiefe und Befestigungsdetails.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

40 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Do., 17. Sept.

100 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AGB

versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

31,52 €

zzgl. MwSt.

5,40 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 9. Sept.

Versand

47,05 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Verlustleistung: 7.5 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 16 mm²

Polzahl: 3

Abm.: (B x H x T) 36 x 60 x 114 mm

Nennstrom: 40 A

Nennstrom - gerundet: 40 A

Ausführung: Not-Aus-Schalter

Breite: 36 mm

Höhe: 60 mm

Tiefe: 114 mm

: 12 kW

: 0

: 0

: 40 A

: 3

: IP65

: 0

: 1

: TRUE

: Rahmenklemme

: TRUE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 19 kW

: 1 kA

: rot

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 40 A

: FALSE

: 36

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741786 Lasttrennschalter Rot, Gelb 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33540TK53

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741786 Lasttrennschalter Rot, Gelb 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33540TK53

Beschreibung

Lasttrennschalter 3LD3, Iu 40 A Hauptschalter 3-polig Bemessungsbetriebsleistung bei AC-23 A bei 400V 18,5 kW Frontbefestigung Basisschalter mit Zentrallochbefestigung 22,5mm Knebelantrieb rot/gelb 66x66 mm Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
