Lasttrennschalter Rot, Gelb 3polig 35 mm² 63 A 690 V/AC Siemens 3LD25040TK53 kaufen

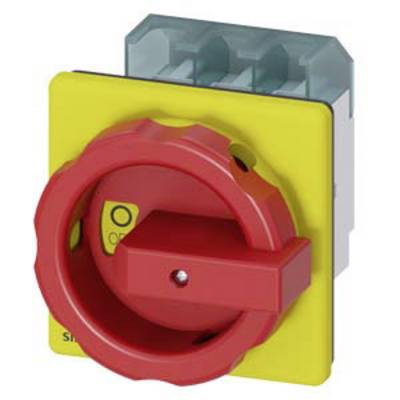

'Roter Not-Aus-Schalter auf gelbem Hintergrund mit grauem Basisteil, bereit zur Verwendung in industrieller Sicherheitsausrüstung.'

Abbildung ähnlich

Schaltplan: Sechs Kontakte (L1, L2, L3) sind verkettet, wobei L1 mit einem roten X markiert ist. Zeigt ein elektrisches Schaltschema.

Technische Zeichnung eines mechanischen Bauteils mit drei Ansichten und Bemaßungen. Zeigt Front-, Seiten- und Draufsicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

63 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Sofort-Lieferung Fr., 4. Sept.

19 Stück

Verkauf und Versand:

Elektro4000.de AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (60,82 € / Stück)

60,82 €

zzgl. MwSt.

5,64 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung morgen

4 Stück

Versand

68,90 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Der SENTRON 3LD Lasttrennschalter ist ein sicherer und zuverlässiger Reparaturschalter für die Abschaltung von Lasten in verschiedenen Umgebungen. Er bietet eine Vielzahl von Einsatzmöglichkeiten, darunter die Freischaltung von Drehstrommotoren, Klima- und Lüftungsanlagen. Der 3LD zeichnet sich durch seinen modularen Aufbau, seine Vielseitigkeit, seinen Schutz bis IP65 und seine Eignung für Gleichstromanwendungen aus. Er ist in verschiedenen Montagearten erhältlich und bietet eine optimale Netztrennung von 16 A bis 250 A.

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3-polig, Iu: 63 A

Highlights & Details

50/60 Hz - 63 A - IP65 - 106 x 90 x 110.5 mm - 420 g

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 3
Verlustleistung: 13.5 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 35 mm²

Polzahl: 3

Abm.: (B x H x T) 90 x 106 x 110.5 mm

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Ausführung: Not-Aus-Schalter

Breite: 90 mm

Höhe: 106 mm

Tiefe: 110.5 mm

: 19 kW

: 0

: 0

: 63 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 22 kW

: 1.26 kA

: rot

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 63 A

: FALSE

: 43

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1699106 Lasttrennschalter Rot, Gelb 3polig 35 mm² 63 A 690 V/AC Siemens 3LD25040TK53

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699106 Lasttrennschalter Rot, Gelb 3polig 35 mm² 63 A 690 V/AC Siemens 3LD25040TK53

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 63 A, Betriebsleistung / bei AC-23 A bei 400V: 22 kW, Frontbefestigt, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
