Lasttrennschalter Schwarz 4polig 35 mm² 63 A 690 V/AC Siemens 3LD25651TC51 kaufen

Grauer elektrischer Drehschalter in rechteckigem Gehäuse, zeigt Aus-Position an. Rechteckiges, industrielles Design.

Abbildung ähnlich

'Schaltschema zeigt -Q1 als Leistungsschalter. L1, L2, L3 sind Eingänge; T1, T2, T3 Ausgänge. Rot-X an L1 weist auf Fehler hin.'

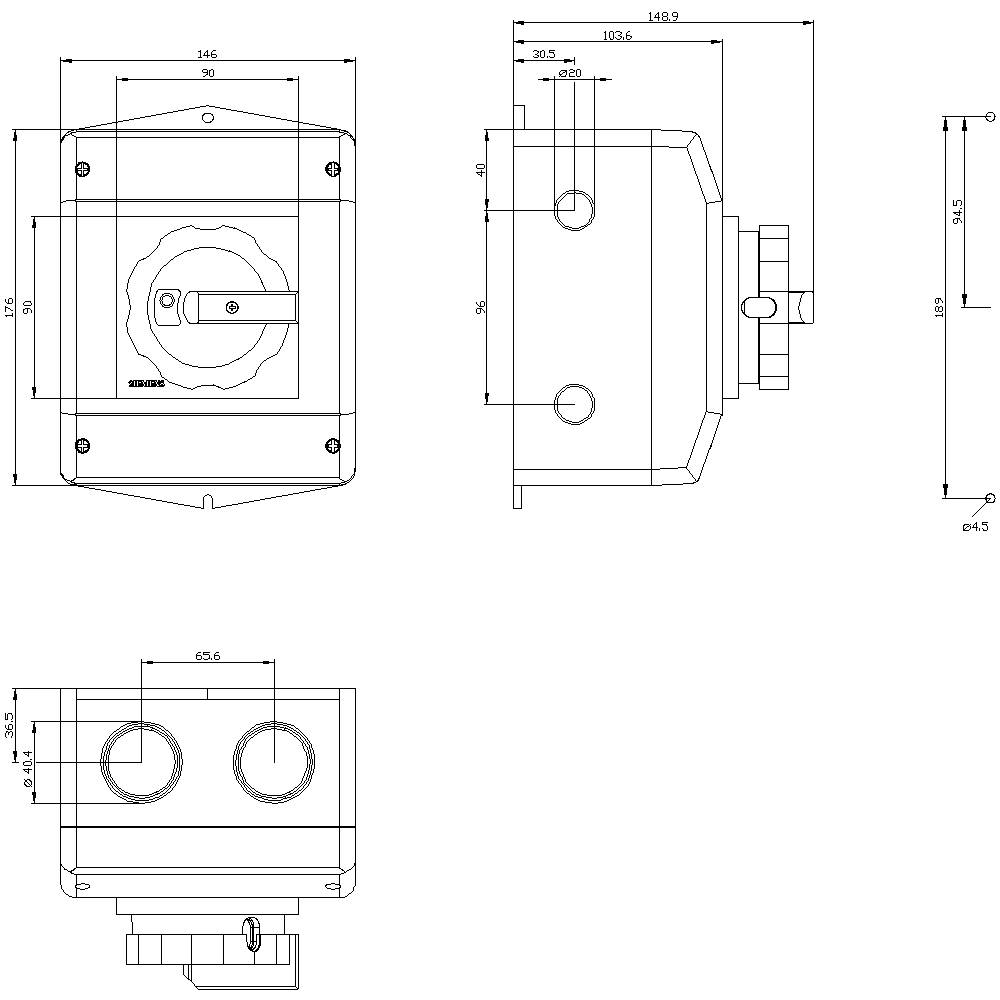

Technische Zeichnung eines elektrischen Schalters mit Vorder-, Seiten- und Draufsicht, inklusive detaillierten Abmessungen.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

63 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Verkauf und Versand:

Conrad Electronic AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (117,64 € / Stück)

€

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 4-polig, 63 A

3LD,An-/Aus-Schalter,Bedienungsschalter,Ein-Ausschalter,Hauptschalter,Lasttrennschalter,Niederspannungs-Schalttechnik,Not-Aus-Schalter,Schalter,Trennschalter

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Baugröße des Lasttrennschalters: 3
Verlustleistung: 18 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 35 mm²

Polzahl: 4

Abm.: (B x H x T) 146 x 199 x 149 mm

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Ausführung: Hauptschalter

Breite: 146 mm

Höhe: 199 mm

Tiefe: 149 mm

: 19 kW

: 0

: 0

: 63 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 22 kW

: 1.26 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 63 A

: FALSE

: 43

: sonstige

Dokumente & Downloads

Datenblatt

Datenblatt 1699112 Lasttrennschalter Schwarz 4polig 35 mm² 63 A 690 V/AC Siemens 3LD25651TC51

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699112 Lasttrennschalter Schwarz 4polig 35 mm² 63 A 690 V/AC Siemens 3LD25651TC51

Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 4-polig, 63 A, Betriebsleistung bei AC- 23 A bei 400V: 22 kW, Isolierstoff-Kapselung für metrische Verschraubung, Drehantrieb, schwarz Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
