PCE Instruments Kabeltester PCE-VDV 10 |Cat 3 … Cat 7A |Koax |Status und Fehlerdiagnose LED-Anzeigen |Kabel bis 305 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
37,90 €
3
3% = 1,23 €
36,67 €
5
4% = 1,64 €
36,26 €
10
5% = 2,05 €
35,85 €
25
6% = 2,26 €
35,64 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (37,90 € / Stück)
37,90 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-VDV 10
- Unterstützt geschirmte und ungeschirmte Kabel (Cat 3 ... Cat 7A, Koax)
- LED-Anzeigen für Status und Fehlerdiagnose
- Maximaler Kabelwiderstand: 100 Ω DC
- Maximale Kabellänge bis 305 m
- Durchgangsprüfung
- Verdrahtungsprüfung
- Kurzschlussprüfung
- Adernpaarprüfung
- Schirmungsprüfung
Eco contribution recycling symbols
Technische Daten
- Allgemeine technische Daten
- Messfunktionen Durchgangsprüfung, Verdrahtungsprüfung, Kurzschlussprüfung, Adernpaarprüfung, Schirmungsprüfung

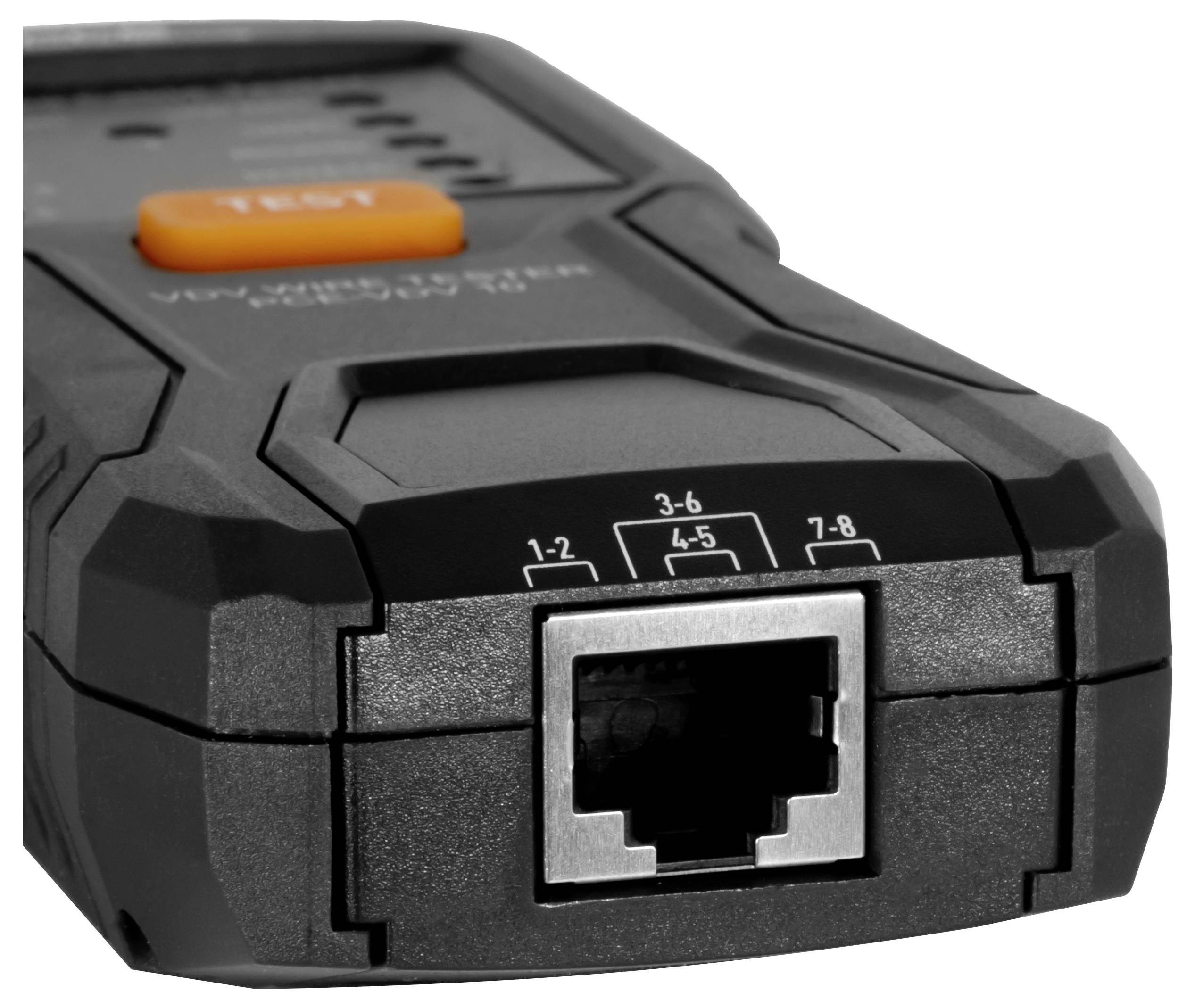

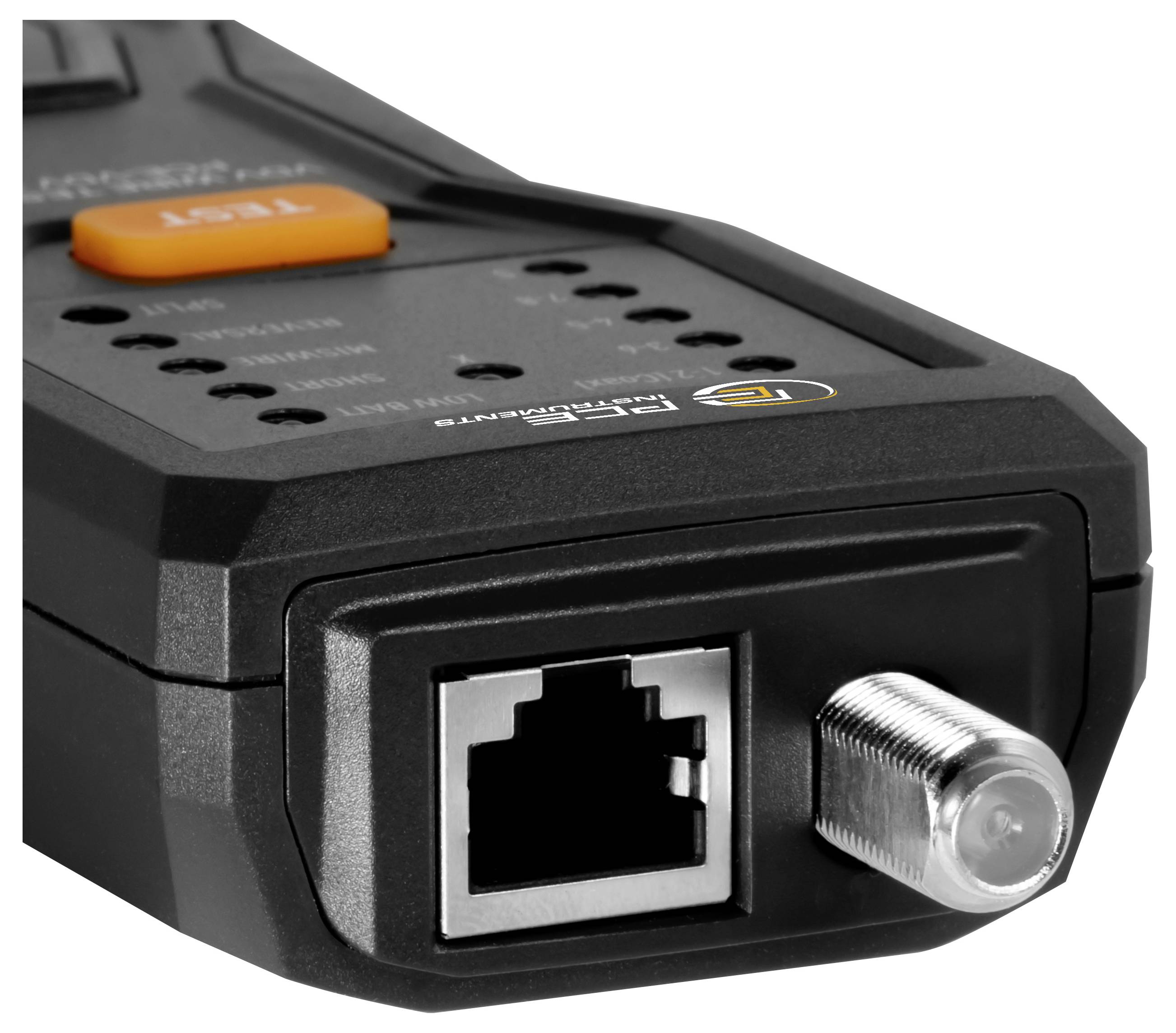

- Anschlüsse RJ45, F-Buchse
- Kabelarten - Koaxial,- Cat 3,- Cat 5,- Cat 5e,- Cat 6,- Cat 6A,- Cat 7,- Cat 7A
- max. Eingangsspannung 60 V DC / 55 V AC
- Schutzklasse (Gerät) IP20
- Spannungsversorgung Batterien

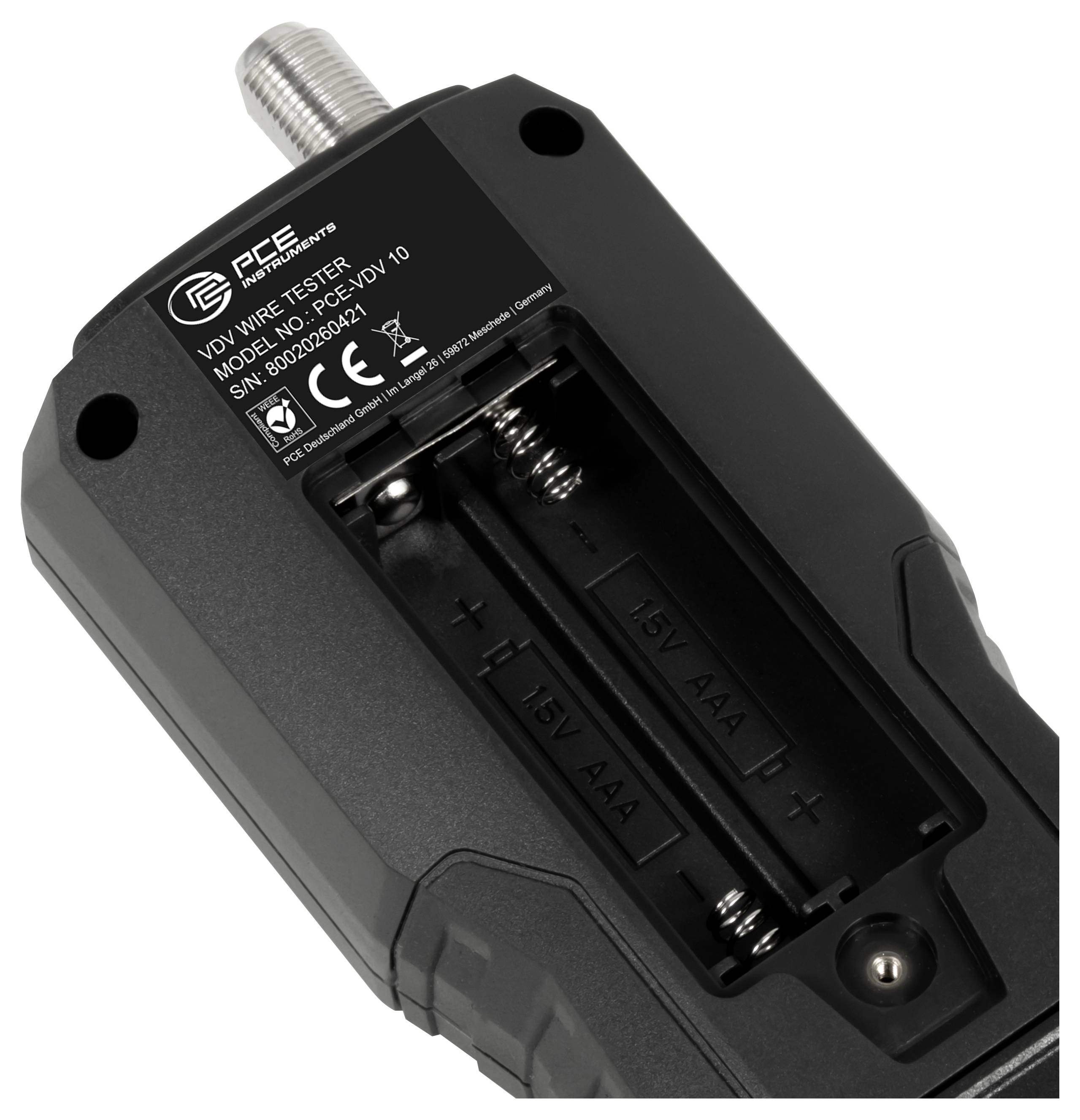

- Akku/Batterie 2 x 1,5 V AAA Batterie , Alkali-Mangan
- Kapazität 1270 mAh
- Betriebsbedingungen 0 ... 50 °C , 10 ... 90 (nicht kondensierend)% r. F.
- Lagerbedingungen -20 ... 60 °C , 10 ... 90 (nicht kondensierend)% r. F.
- Abmessungen ( L x B x H ) 55 x 28 x 140 mm
- Gewicht 119 g
- Produkt-Art
Netzkabel-Analysator
- Funktion
Identifikation
- Akustische Anzeige
Nein
- Anzeige
LED
- Optische Anzeige
Ja (integriert)
- Messbuchsen
RJ45-Buchse
F-Buchse
- Abm.
(L x B x H) 55 x 28 x 140 mm
Werksstandard (ohne Zertifikat)
- Gewicht
119 g
- Bereich
Netzwerk
- Breite
28 mm
- Höhe
140 mm
- Länge
55 mm
- Typ
PCE-VDV 10
Dokumente & Downloads
Datenblatt
Datenblatt 3812983 PCE Instruments Kabeltester PCE-VDV 10 |Cat 3 … Cat 7A |Koax |Status und Fehlerdiagnose LED-Anzeigen |Kabel bis 305 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3812983 PCE Instruments Kabeltester PCE-VDV 10 |Cat 3 … Cat 7A |Koax |Status und Fehlerdiagnose LED-Anzeigen |Kabel bis 305 m
Beschreibung
Der VDV-Kabeltester ist ein tragbares Prüfgerät zur Diagnose von Fehlern in Netzwerk- und Koaxialleitungen und wird zur schnellen Überprüfung von strukturierten Verkabelungen eingesetzt.Der VDV-Kabeltester unterstützt geschirmte und ungeschirmte Twisted-Pair-Kabel der Kategorien Cat 3, Cat 5 ,Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A sowie Koaxialkabel, wie sie in TV-, Antennen- und Überwachungssystemen verwendet werden.
Die Prüfung erfolgt über ein zweiteiliges System, bestehend aus einem Hauptgerät und einer Remote-Einheit, wodurch auch fest installierte Leitungen zuverlässig getestet werden können. Zu den wichtigsten Prüfverfahren gehören die Durchgangsprüfung der Adern (Pins 1... 8), die Verdrahtungsprüfung zur Kontrolle der korrekten Zuordnung der Adernpaare sowie die Erkennung von Kurzschlüssen, Fehlverdrahtungen und Split-Pair-Fehlern. Zusätzlich wird die Schirmung von geschirmten Kabeln überprüft. Der Prüfbereich umfasst Leitungslängen bis zu 305 m, während die minimale Kabellänge für die Split-Pair-Erkennung etwa 0,5 m beträgt.

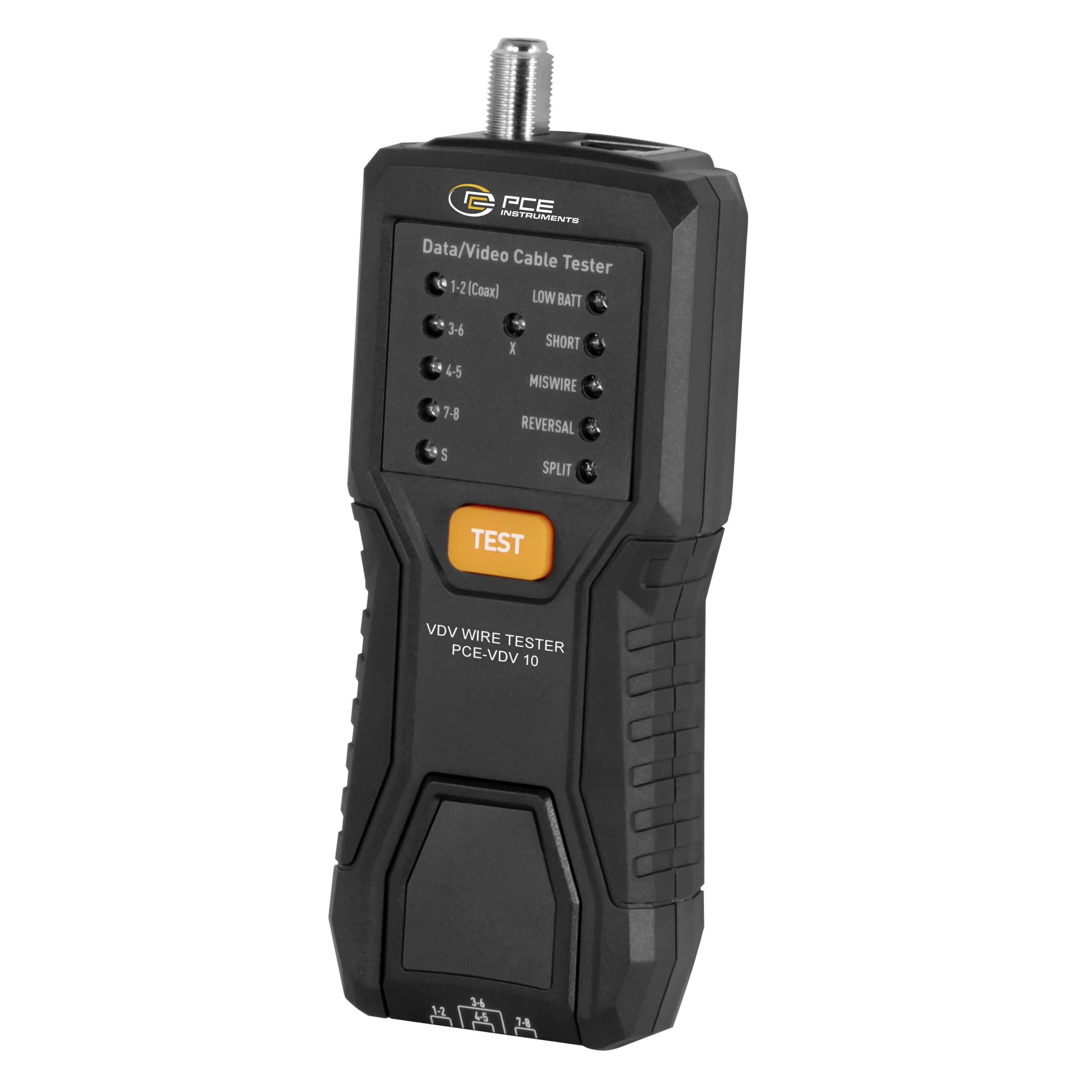

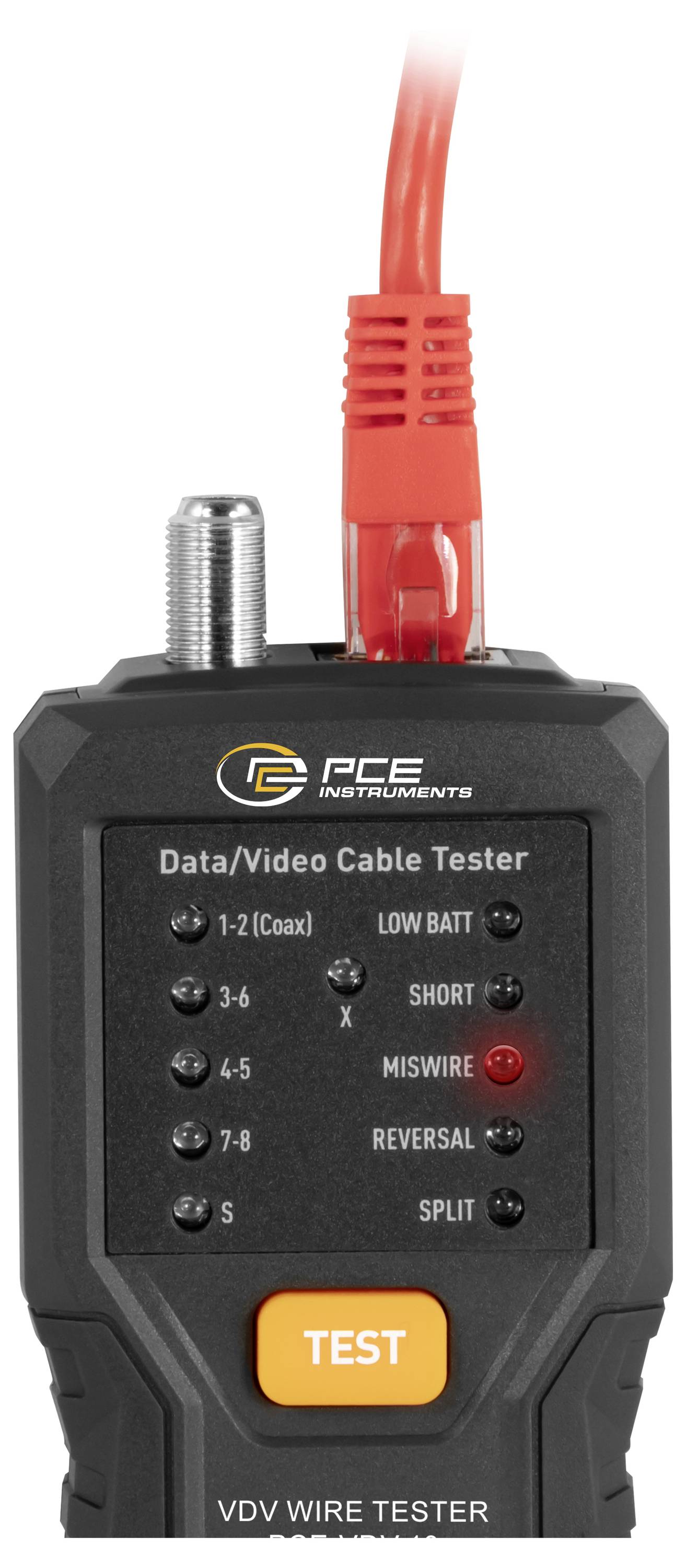

Unser VDV-Kabeltester arbeitet mit Prüfsignalen, die zwischen Hauptgerät und Remote-Einheit übertragen werden. Die Ergebnisse werden über LED-Anzeigen dargestellt. Dauerhaft leuchtende LEDs signalisieren eine korrekte Verdrahtung, während blinkende LEDs auf Fehler in den jeweiligen Adernpaaren hinweisen. Zusätzliche Status-LEDs kennzeichnen die Art des Fehlers, wie Kurzschluss, Fehlverdrahtung, Vertauschung (Reversal) oder Split Pair.
Der VDV-Kabeltester wird in der Netzwerktechnik, Gebäudeverkabelung sowie in IT- und Kommunikationsinstallationen eingesetzt und ist für Elektriker, Netzwerktechniker und Servicetechniker zur schnellen Überprüfung von Leitungsstrecken vorgesehen.
Die Prüfung erfolgt über ein zweiteiliges System, bestehend aus einem Hauptgerät und einer Remote-Einheit, wodurch auch fest installierte Leitungen zuverlässig getestet werden können. Zu den wichtigsten Prüfverfahren gehören die Durchgangsprüfung der Adern (Pins 1... 8), die Verdrahtungsprüfung zur Kontrolle der korrekten Zuordnung der Adernpaare sowie die Erkennung von Kurzschlüssen, Fehlverdrahtungen und Split-Pair-Fehlern. Zusätzlich wird die Schirmung von geschirmten Kabeln überprüft. Der Prüfbereich umfasst Leitungslängen bis zu 305 m, während die minimale Kabellänge für die Split-Pair-Erkennung etwa 0,5 m beträgt.
Unser VDV-Kabeltester arbeitet mit Prüfsignalen, die zwischen Hauptgerät und Remote-Einheit übertragen werden. Die Ergebnisse werden über LED-Anzeigen dargestellt. Dauerhaft leuchtende LEDs signalisieren eine korrekte Verdrahtung, während blinkende LEDs auf Fehler in den jeweiligen Adernpaaren hinweisen. Zusätzliche Status-LEDs kennzeichnen die Art des Fehlers, wie Kurzschluss, Fehlverdrahtung, Vertauschung (Reversal) oder Split Pair.
Der VDV-Kabeltester wird in der Netzwerktechnik, Gebäudeverkabelung sowie in IT- und Kommunikationsinstallationen eingesetzt und ist für Elektriker, Netzwerktechniker und Servicetechniker zur schnellen Überprüfung von Leitungsstrecken vorgesehen.
Lieferumfang
- 1 x VDV-Kabeltester PCE-VDV 10
- 1 x Koax-Adapter (schwarz)
- 1 x Koax-Patchkabel (schwarz)
- 2 x Daten-Patchkabel 15 cm (rot)
- 2 x AAA 1,5 V Batterien
- 1 x Bedienungsanleitung
