PCE Instruments Schichtdickenmessgerät LM-MCDX-1F |Messbereich 2 ... 1000 µm |federnder Taster|komplexe Flächen kaufen

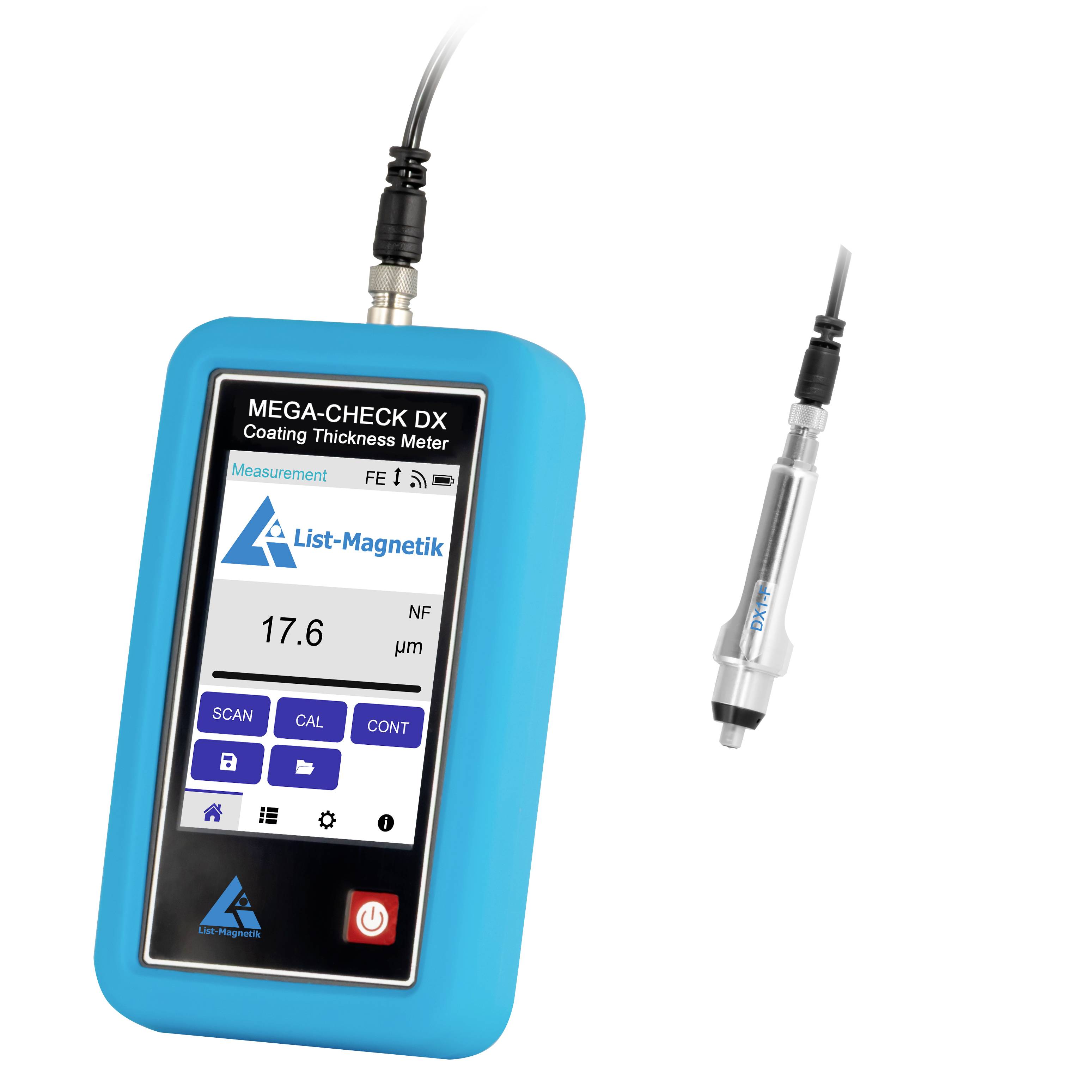

Blaugrau tragbares MEGA-CHECK DX Schichtdickenmessgerät mit Messsonde, das auf dem Display eine Messung von 17,6 µm anzeigt.

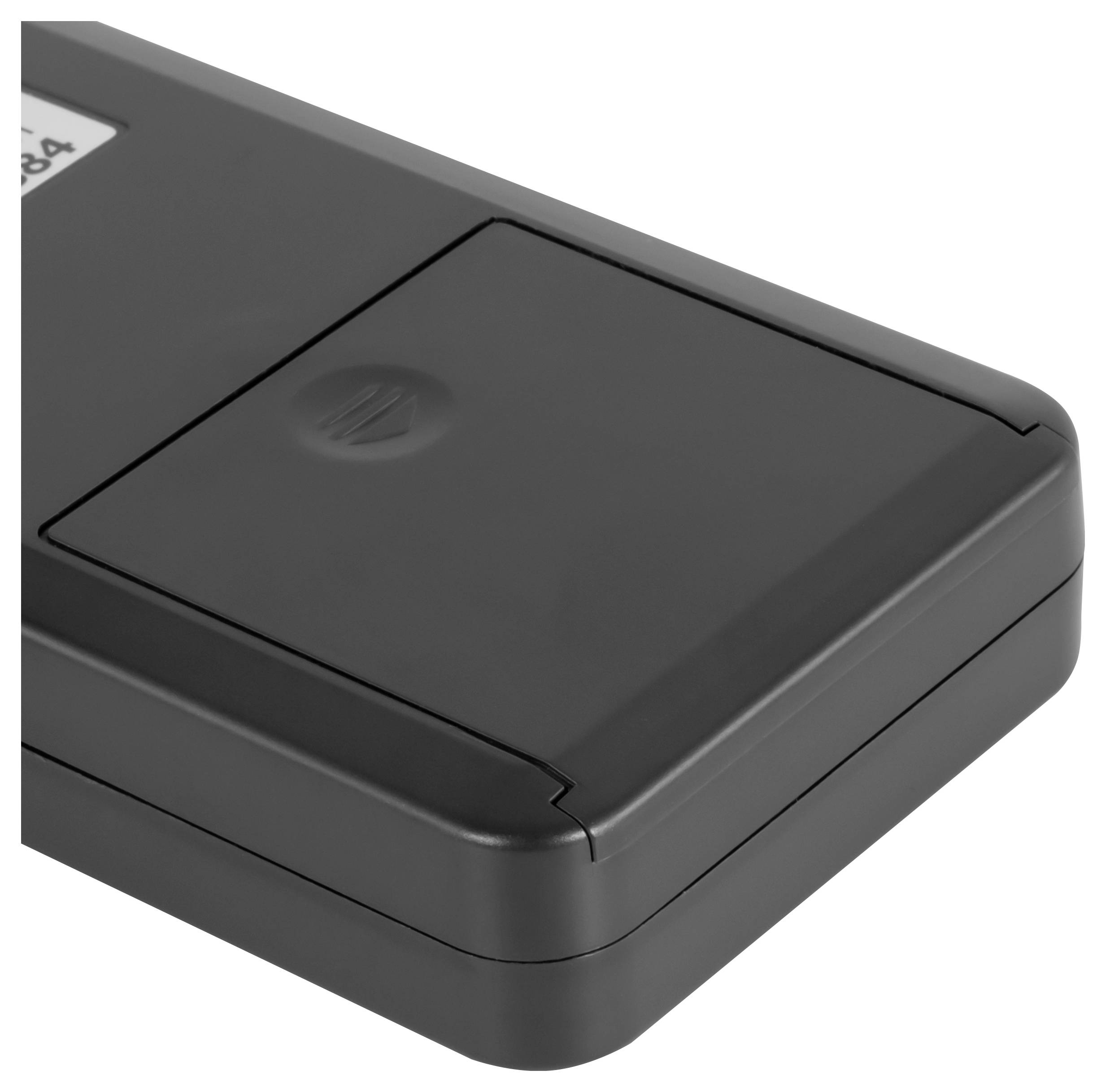

Nahaufnahme eines schwarzen kunststofflichen elektronischen Geräts oder Gehäuses mit einem aufklappbaren Deckel und abgerundeten Ecken auf weißem Hintergrund.

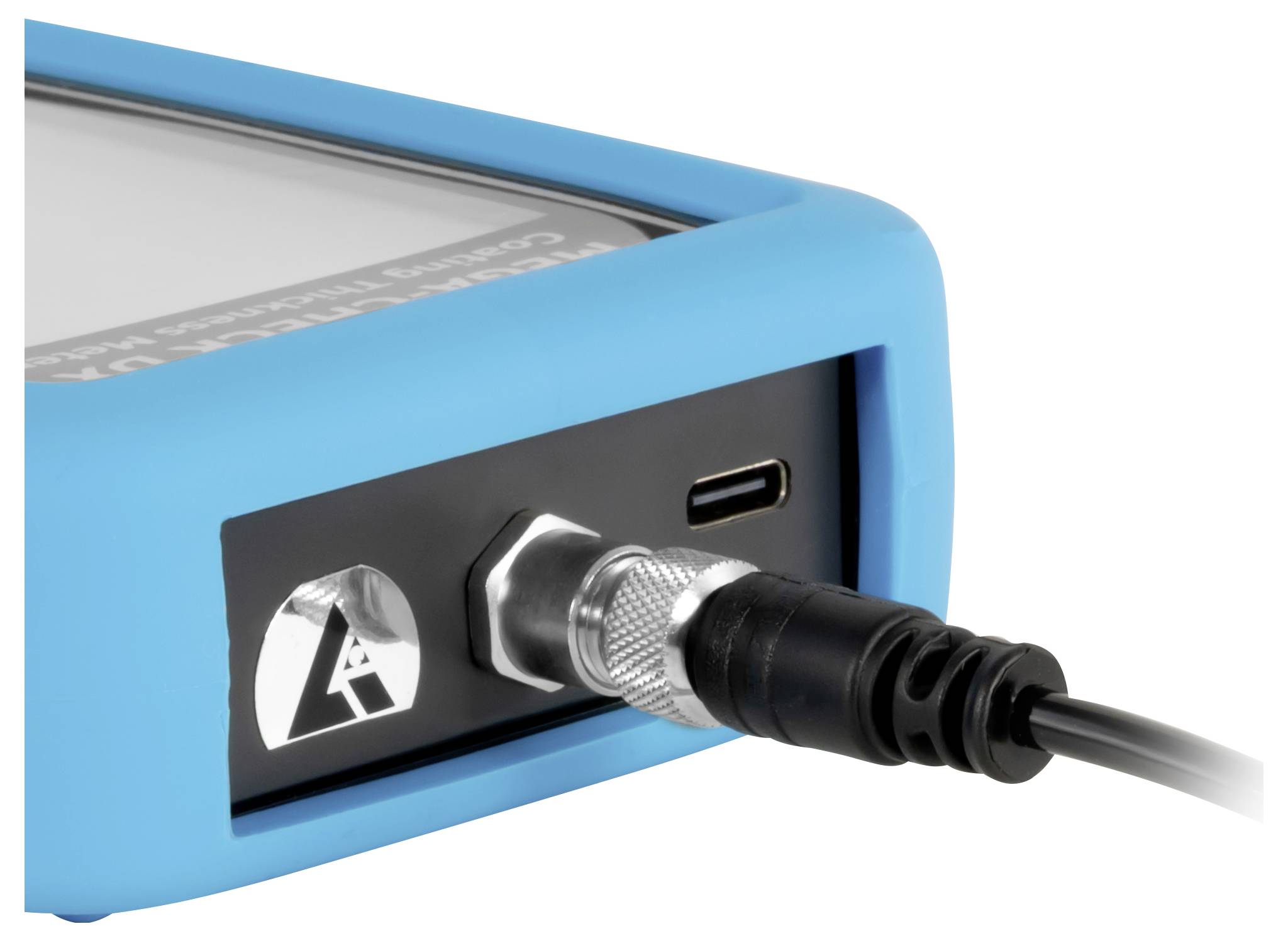

Nahaufnahme eines blauen elektronischen Geräts mit einem angeschlossenen Kabel, das in einen Metallport gesteckt ist, und einem USB-C-Anschluss daneben.

1/3

Datenblatt (PDF)

Lieferung Fr., 18. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (1.121,85 € / Stück)

1.121,85 €

zzgl. MwSt.

Kostenfreier Versand

nur 89,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. LM-MCDX-1F

Einzelmessung, Scan-Messung
Farb-Touchscreen (320 × 480 Pixel)
Datenspeicher
USB und Wireless
Magnetinduktive Messsonde

Technische Daten

Schichtdicke
Messbereich 2 ... 100 µm
Auflösung 0,1 µm
Genauigkeit ±1 µm
Schichtdicke
Messbereich 100 ... 1000 µm
Auflösung 1 µm
Genauigkeit ±1 %
Sensor
Bezeichnung DX1-F
Messbare Werkstoffe Messung von Farbe, Lack, Kunststoff und galvanischen Schichten auf Stahl
Min. Messfläche ø 2 mm
Min. Krümmungsradius konvex 1 mm
Min. Krümmungsradius konkav 6 mm
Zusatzbeschreibung federnder Messtaster für kleine Teile und komplexe Flächen
Allgemeine technische Daten
Messfunktionen Anzahl, MAX, MIN, Durchschnittswert, Standardabweichung
Einheit(en) µm, mil
Display Typ LCD Touchscreen
Displayauflösung 320x480 Pixel
Speichermedium Interner Speicher
Speicherkapazität 10000 Messungen
Schnittstelle USB, SCPI
Norm(en) ISO 2178, ISO 2360, BS 5411, ASTM
Betriebsdauer 25 h
Betriebsdauer Zusatzinformation bei externer Stromquelle unbegrenzt
Automatische Abschaltung von ... bis 5 ... 30 min.
Automatische Abschaltung deaktivierbar Ja
Menüsprache Deutsch, Englisch (GB), Englisch (US), Italienisch, Französisch, Spanisch
Schutzklasse (Gerät) IP64
Spannungsversorgung 3x 1,5 V AA-Batterie oder 5 V über USB
Akku/Batterie 3 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität 3000 mAh
Betriebsbedingungen 0 ... 50 °C , 10 ... 90 % r. F.
Lagerbedingungen 0 ... 50 °C , 10 ... 90 % r. F.
Abmessungen ( L x B x H ) 150 x 85 x 35 mm
Gewicht 251 g

Produkt-Art: Schichtdicken-Messgerät

Messart: Stahl

Messbereich: 2 - 1000 µm

: Werksstandard (ohne Zertifikat)

Betriebsspannung (Details): 1.5 V

Abm.: (L x B x H) 150 x 85 x 35 mm

Gewicht: 251 g

Anzeige: LCD

Auflösung: 0.1 µm

Inhalt: 1 St.

Messbereich (max.): 1000 µm

Messbereich (min.): 2 µm

Messmethode: Magnet

Breite: 85 mm

Höhe: 35 mm

Länge: 150 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3594384 PCE Instruments Schichtdickenmessgerät LM-MCDX-1F |Messbereich 2 ... 1000 µm |federnder Taster|komplexe Flächen

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3594384 PCE Instruments Schichtdickenmessgerät LM-MCDX-1F |Messbereich 2 ... 1000 µm |federnder Taster|komplexe Flächen

Beschreibung

An das Schichtdickenmessgerät können zahlreiche spezialisierte Digitalsonden angeschlossen werden. Dadurch sind Anwendungen an besonders kleinen Öffnungen, an dicken Schichten sowie an schwer zugänglichen oder kleinen Messpunkten problemlos möglich. Sonderfunktionen wie die Scan-Messung für raue Oberflächen erweitern das Leistungsspektrum.

Die neu entwickelte digitale Sondentechnik ermöglicht durch eine hohe Abtastrate äußerst stabile Messwerte. Für eine störungsfreie und präzise Erfassung werden die Messsignale direkt in der Sonde digitalisiert, was zu besonders genauen und reproduzierbaren Ergebnissen führt. Das magnetinduktive Verfahren erlaubt Messungen von Lack, Farbe, Kunststoff, Gummi, Keramik, Verzinkungen und galvanischen Schichten auf Stahl.

Das Gerät verfügt über ein grafisches LCD-Touchpanel mit innovativer Bedienführung und einer Auflösung von 320 × 480 Pixeln. Die Menüführung erfolgt in Deutsch und Englisch, weitere Sprachpakete sind optional verfügbar. Ein schützender Silikonrahmen schützt das Gehäuse zuverlässig vor äußeren Einflüssen.

Der flexibel strukturierbare Messwertspeicher sowie frei definierbare Kalibrierkonfigurationen bieten vielfältige Möglichkeiten zur individuellen Datenerfassung. Über eine drahtlose Schnittstelle können Messwerte direkt an Geräte mit Windows, Android oder iOS übertragen werden. Zusätzlich ist eine SCPI-Schnittstelle integriert, über die das Messgerät im Linienbetrieb ferngesteuert betrieben werden kann. Die Verbindung erfolgt über USB, womit gleichzeitig auch die Stromversorgung und der Dauerbetrieb ermöglicht wird.

Die integrierte Scan-Funktion erlaubt das Abtasten rauer Oberflächen mit anschließender statistischer Auswertung. Eine analoge Balkenanzeige ergänzt die numerischen Messwerte und ermöglicht das schnelle Erkennen von Trends oder Abweichungen.

Die Stromversorgung erfolgt wahlweise über drei AA-Batterien oder über eine externe USB-Quelle, wodurch auch der Betrieb mit Netzteil oder Powerbank realisierbar ist.
