PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-VM 22

Messbereich 0 ... 200 m/s²
Infrarot Temperaturmessung
4 GB Datenspeicher
8 Stunden Akkulaufzeit
optional mit ISO-Kalibrierzertifikat
FFT Analyse und Wellenansicht der Schwingung

Unser Service für Sie

Technische Daten

Allgemeine technische DatenMenüsprache Englisch (US)
Spannungsversorgung Akku: 3,7 V,
Netzteil: 5 V DC, 1 A
Steckertyp Gerät-Eurostecker
Gewicht 150 g
Weitere Gewichte Schwingungssensor 86 g,
Infrarot und Drehzahlsensor 75 g
Weitere Abmessungen Schwingungssensor Ø25 x 53 mm,
Magnethalter Ø30 mm,
Infrarot und Drehzahlsensor Ø16 x 83 mm
Betriebsbedingungen 0 ... 50 °C , 0 ... 85 % r. F.
Lagerbedingungen -20 ... 60 °C , 0 ... 85 % r. F.
Kapazität 1000 mAh
Abmessungen ( L x B x H ) 132 x 70 x 33 mm

Grundgenauigkeit: 5 %

Produkt-Art: Vibrationsmessgerät

Messfunktion: Beschleunigung
Geschwindigkeit
Frequenz
Verschiebung
Temperatur
Vibration

Anzeige: LCD
digital

Betriebsspannung (Details): 5 V/DC

Abm.: (L x B x H) 132 x 70 x 33 mm

Gewicht: 150 g

Breite: 70 mm

Höhe: 33 mm

Länge: 132 mm

Schnittstellen: USB

Typ: PCE-VM 22

: ISO

Dokumente & Downloads

Datenblatt

Bedienungs- und Sicherheitshinweise

Beschreibung

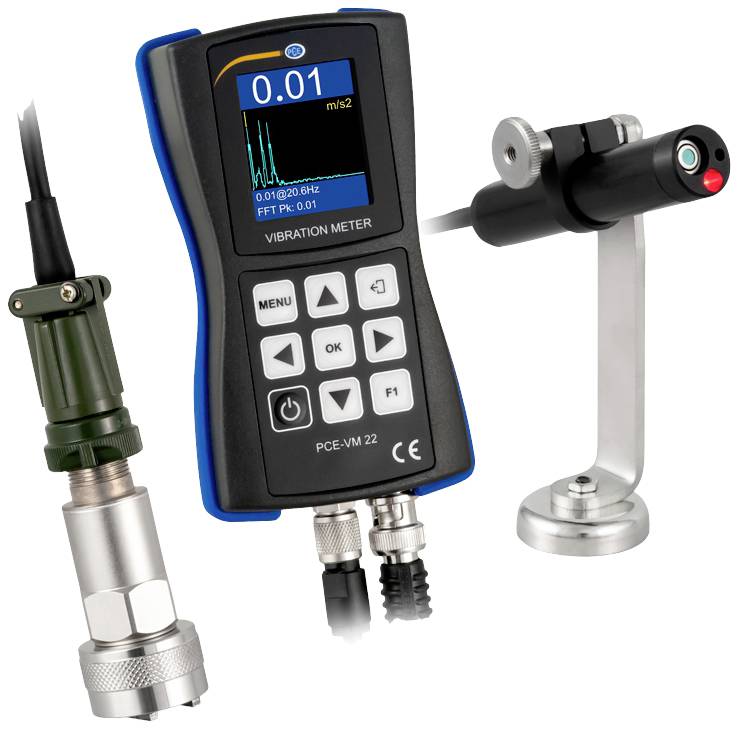

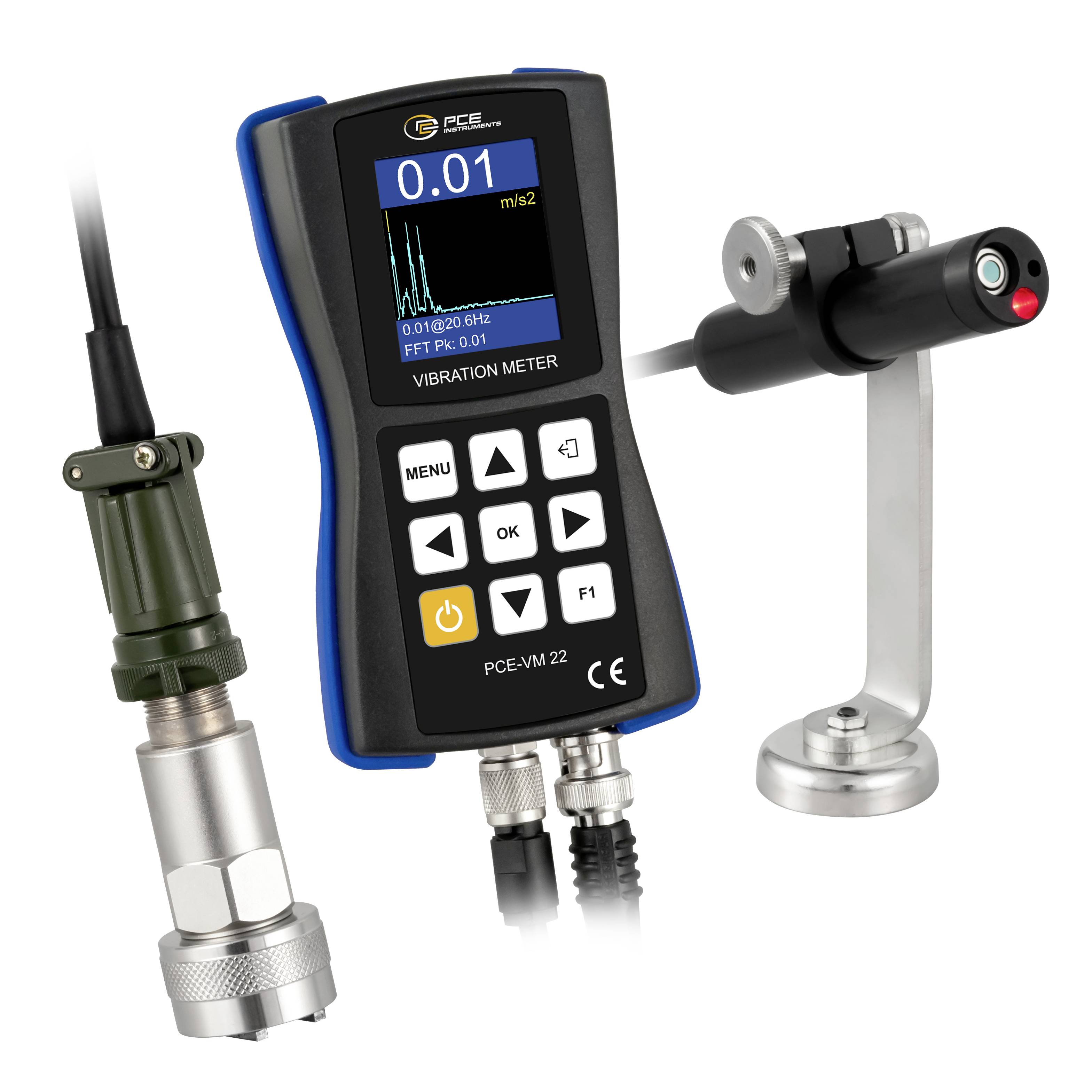

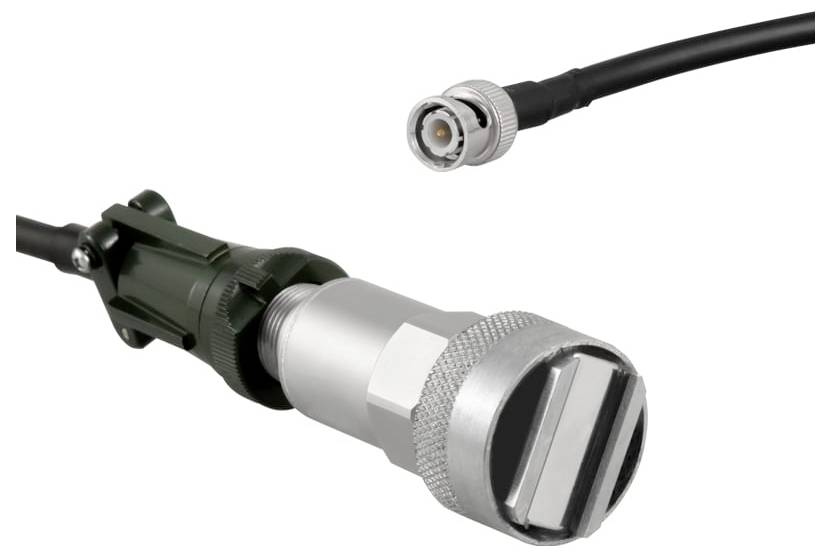

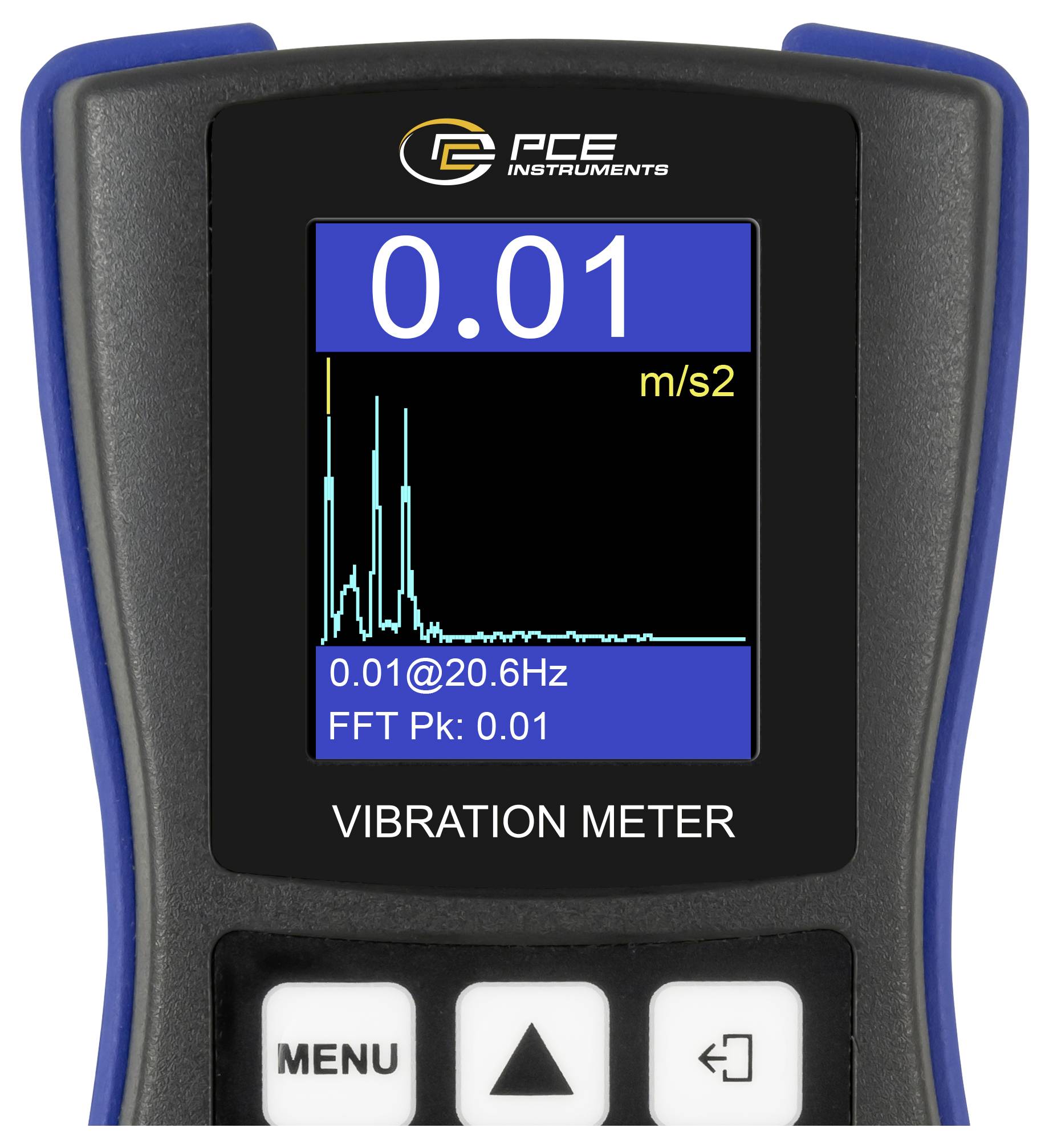

Das Vibrationsmessgerät hat einen Messbereich von 0 … 200 m/s² bei der Beschleunigung. Neben der Beschleunigung kann das Vibrationsmessgerät auch die Geschwindigkeit, Verschiebung, Frequenz und eine ISO 18016-3 Messung durchführen. Während der Schwingungsmessung wird gleichzeitig eine FFT Ansicht bei dem Vibrationsmessgerät angezeigt. Per Tastendruck kann von der FFT Analyse auf die tatsächliche Wellenansicht der Schwingung umgeschaltet werden. Damit kann eine Schwingung mit dem Vibrationsmessgerät noch besser analysiert und bewertet werden. Der Magnethalter bei dem Schwingungssensor vom Vibrationsmessgerät ist so konzipiert, dass dieser an Wölbungen mit einem Mindestradius von 20 mm angebracht werden kann.

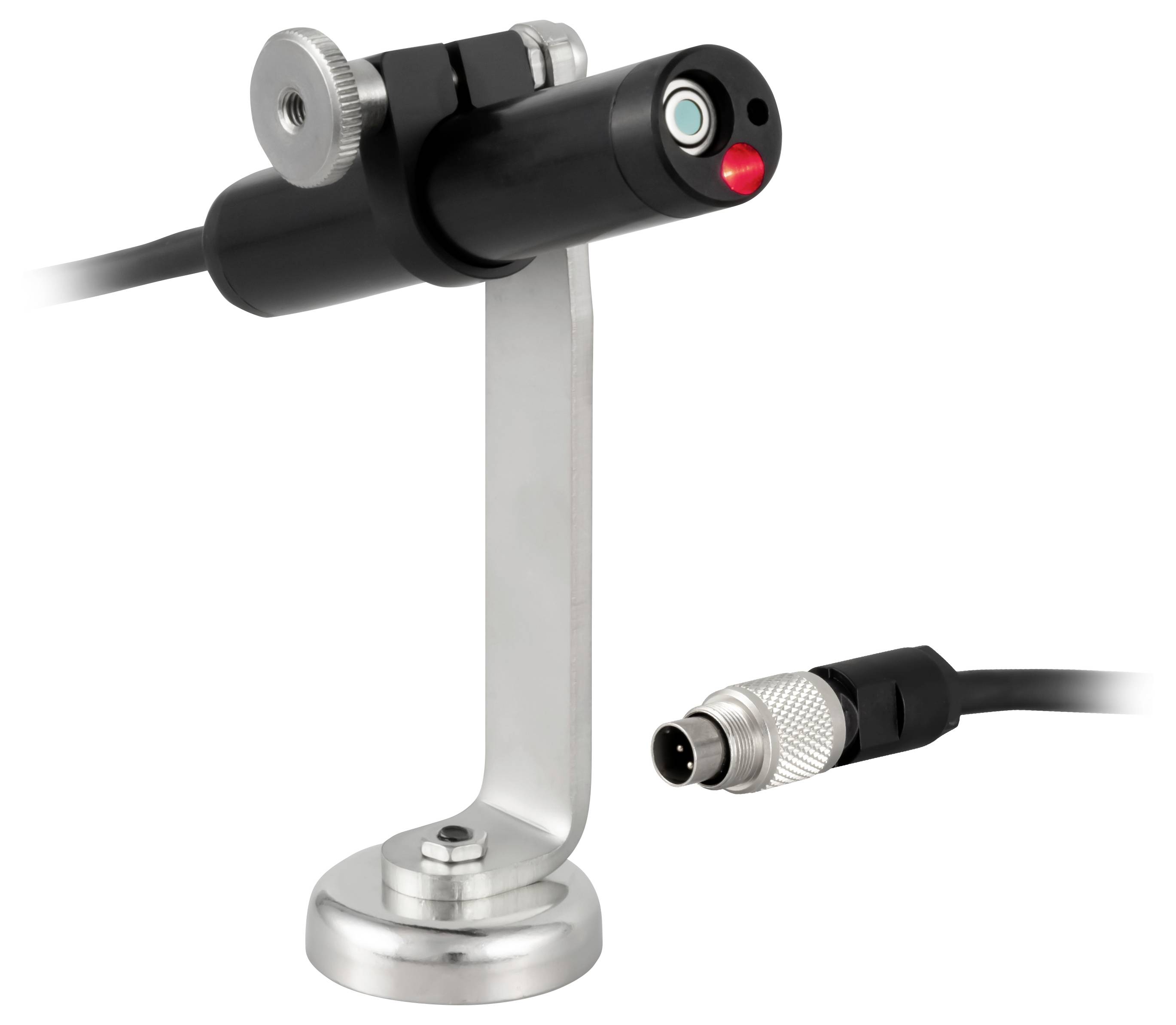

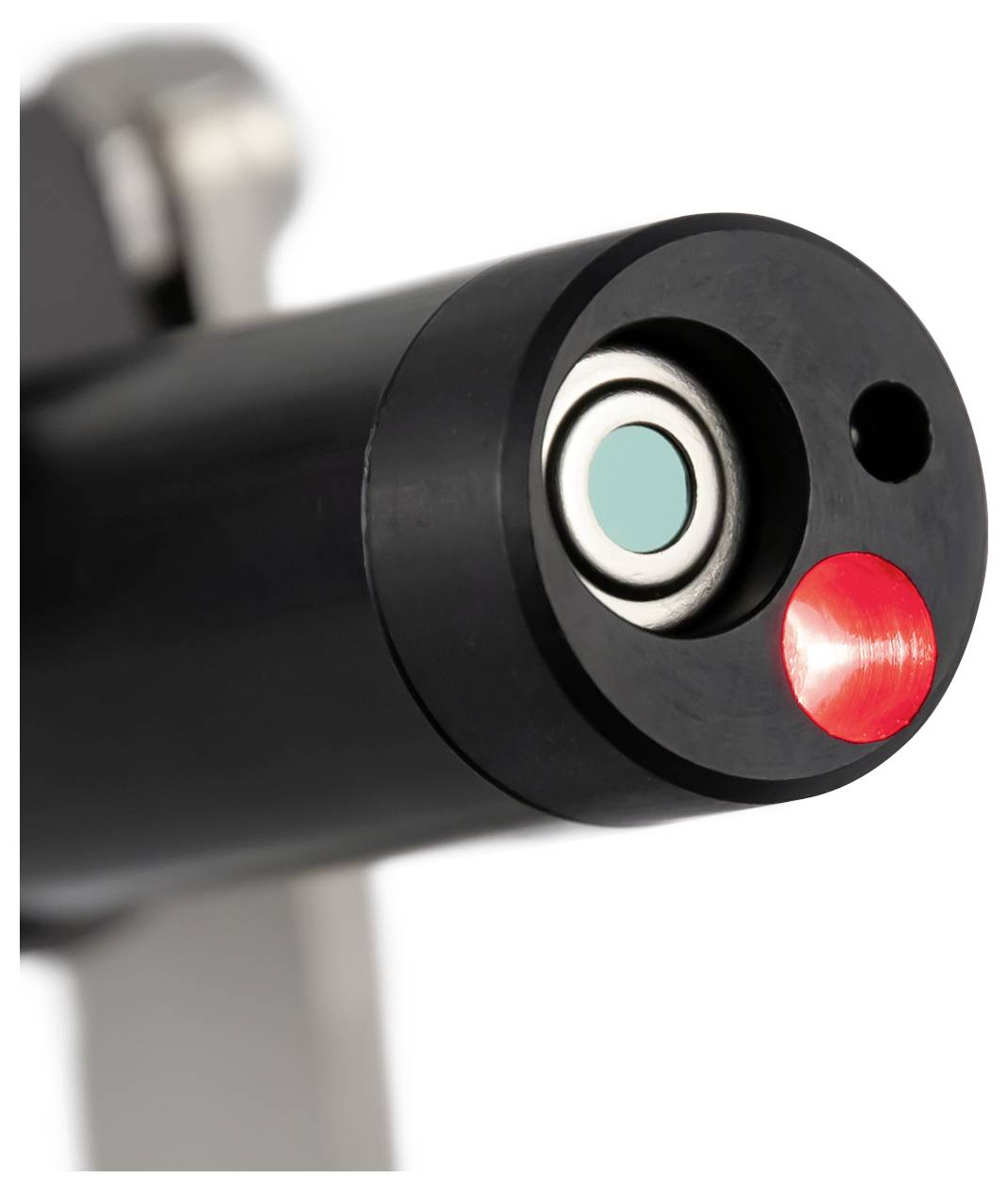

Neben der Schwingungsmessung hat das Vibrationsmessgerät zusätzlich einen externen Infrarot Temperatursensor. Mit diesem Temperatursensor können Oberflächentemperaturen zwischen -70 … 380 °C gemessen werden. Eine weitere Messfunktion bei dem Vibrationsmessgerät ist die kontaktlose Drehzahlmessung. Damit können beispielweise Ventilationsanlagen mit dem Beschleunigungsaufnehmer auf deren Umdrehungszahl überprüft werden.

Verbaut ist ein 4 GB Speicher bei dem Vibrationsmessgerät. Die Messdaten können anschließend von dem Beschleunigungsaufnehmer auf einen PC übertragen werden. Um die Daten zu analysieren steht eine kostenlose Software zur Verfügung.

Wegen seiner vielen Funktionen ist das Vibrationsmessgerät ein universell einsetzbares Messwerkzeug. Somit findet das Vibrationsmessgerät seine Anwendung zum Beispiel bei Wartungen an Generatoren oder auch Motoren. Optional kann das Vibrationsmessgerät mit einem ISO-Zertifikat ausgestattet werden.
