Name: PEM CWTUM-S/06/B/1/80 Stromzangenadapter Messbereich A/AC (Bereich): 120 A (max) flexibel
Brand: PEM
SKU: 3540280
Availability: BackOrder

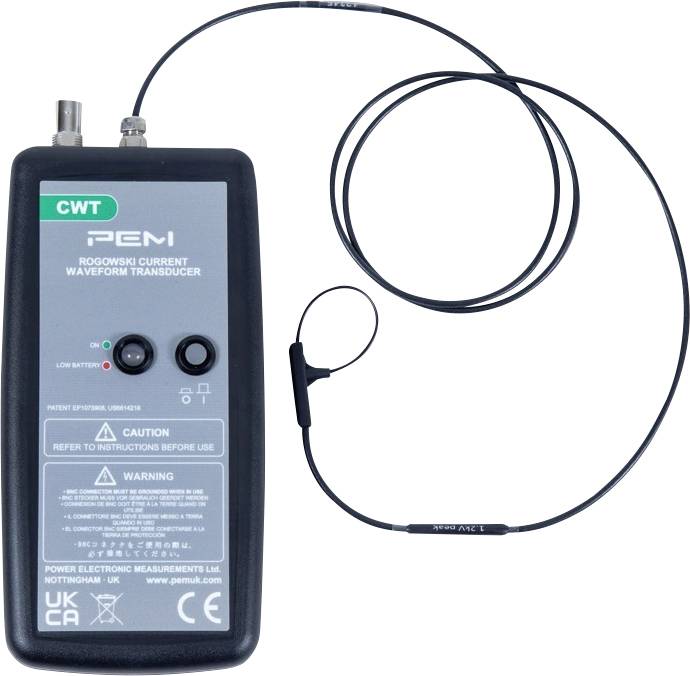

Ein Rogowski-Stromwellenformwandler mit angeschlossenem Schleifensensor. Das Gerät verfügt über ein graues Frontpanel mit den Beschriftungen "CWT" und "PEM".

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Verkauf und Versand durch Conrad Electronic

Gesamt (2.391,90 € / Stück)

2.391,90 €

inkl. MwSt.

Kostenfreier Versand

nur 139,00 €

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PEM Rogowski Stromschleife CWTUM-S/06/B/1/80

Schleifenlänge 80 mm
1 m Kabellänge
Bandbreite 30 MHz

Technische Daten

Hohe Sensitivität: 50 mV/A
Peak di/dt bis 100 kA/μs
Einfache Integration: Standard BNC-Ausgang, kompatibel mit den meisten Oszilloskopen und Datenerfassungssystemen.

Produkt-Art: Stromzangenadapter

: Werksstandard (ohne Zertifikat)

Messbereich A/AC max.: 120 A

Strommessung: AC

Besonderheiten: flexibel

Messart: Zerstörungsfrei

Messbereich Temperatur (max.): 125 °C

Messbereich Temperatur (min.): -40 °C

Frequenzbereich: Bis zu 30 MHz

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss B

Messbereich A/AC max.

PEM CWTUM-F/03/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 60 A (max)

Bestell-Nr.:3540260

Bald verfügbar

Versand durch Conrad Electronic

BNC-Stecker

60 A

Stück

Min.: 1

Vielfache: 1

2.463,30 €^*

PEM CWTUM-F/03/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 60 A (max) flexibel

Bestell-Nr.:3540261

Bald verfügbar

Versand durch Conrad Electronic

60 A

Stück

Min.: 1

Vielfache: 1

2.463,30 €^*

PEM CWTUM-F/06/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 120 A (max)

Bestell-Nr.:3540262

Bald verfügbar

Versand durch Conrad Electronic

BNC-Stecker

120 A

Stück

Min.: 1

Vielfache: 1

2.463,30 €^*

PEM CWTUM-F/06/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 120 A (max) flexibel

Bestell-Nr.:3540263

Bald verfügbar

Versand durch Conrad Electronic

BNC-Stecker

120 A

Stück

Min.: 1

Vielfache: 1

2.463,30 €^*

PEM CWTUM-F/1/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 300 A (max)

Bestell-Nr.:3540264

Bald verfügbar

Versand durch Conrad Electronic

BNC-Stecker

300 A

Stück

Min.: 1

Vielfache: 1

2.463,30 €^*

PEM CWTUM-F/1/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 300 A (max) flexibel

Bestell-Nr.:3540265

Bald verfügbar

Versand durch Conrad Electronic

BNC-Stecker

300 A

Stück

Min.: 1

Vielfache: 1

2.463,30 €^*

PEM CWTUM-F/15/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 3000 A (max)

Bestell-Nr.:3540270

Bald verfügbar

Versand durch Conrad Electronic

3000 A

Stück

Min.: 1

Vielfache: 1

2.463,30 €^*

PEM CWTUM-F/15/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 3000 A (max) flexibel

Bestell-Nr.:3540271

Bald verfügbar

Versand durch Conrad Electronic

BNC-Stecker

3000 A

Stück

Min.: 1

Vielfache: 1

2.463,30 €^*

PEM CWTUM-F/3/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 600 A (max)

Bestell-Nr.:3540266

Bald verfügbar

Versand durch Conrad Electronic

600 A

Stück

Min.: 1

Vielfache: 1

2.463,30 €^*

PEM CWTUM-F/3/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 600 A (max)

Bestell-Nr.:3540267

Bald verfügbar

Versand durch Conrad Electronic

600 A

Stück

Min.: 1

Vielfache: 1

2.463,30 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 3540280 PEM CWTUM-S/06/B/1/80 Stromzangenadapter Messbereich A/AC (Bereich): 120 A (max) flexibel

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3540280 PEM CWTUM-S/06/B/1/80 Stromzangenadapter Messbereich A/AC (Bereich): 120 A (max) flexibel

Beschreibung

Die CWTUM-S/06 bietet eine präzise und flexible Strommessung in Anwendungen, in denen herkömmliche Sensoren zu sperrig oder ungenau sind. Dank ihrer ultradünnen Rogowski-Spule von nur 1,2 mm Querschnitt passt sie selbst in dicht bestückte Schaltungen und ermöglicht eine störungsfreie Erfassung von schnellen Stromänderungen und Hochfrequenzströmen.

Mit einer hohen Bandbreite von bis zu 30 MHz (-3 dB) und einer di/dt-Fähigkeit von 100 kA/μs ist die CWTUM-S/06 ideal für anspruchsvolle Messaufgaben in der Leistungselektronik, EMV-Analyse und Transientenmessung.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
