Pepperl+Fuchs Fabrik Handfeuermelder Ex de IIC 30
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt
1.316,47 €
inkl. MwSt.
& Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Technische Daten
- Werkstoff des Gehäuses: Kunststoff
- Für Ex-Zone Gas: 1, 2
- Für Ex-Zone Staub: 21, 22
- Produkt-Art
Handfeuermelder
- Stromaufnahme (Ruhe/ausgelöst)
5 A
- Betriebsspannung (Details)
250 V/AC
- Abm.
(B x H x T) 120 x 126 x 79 mm
- Inhalt
1 St.
- Funktion
Feueralarmtaster
- Höhe
126 mm
- Tiefe
79 mm
- Breite
120 mm
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2630590 Pepperl+Fuchs Fabrik Handfeuermelder Ex de IIC 30
Beschreibung

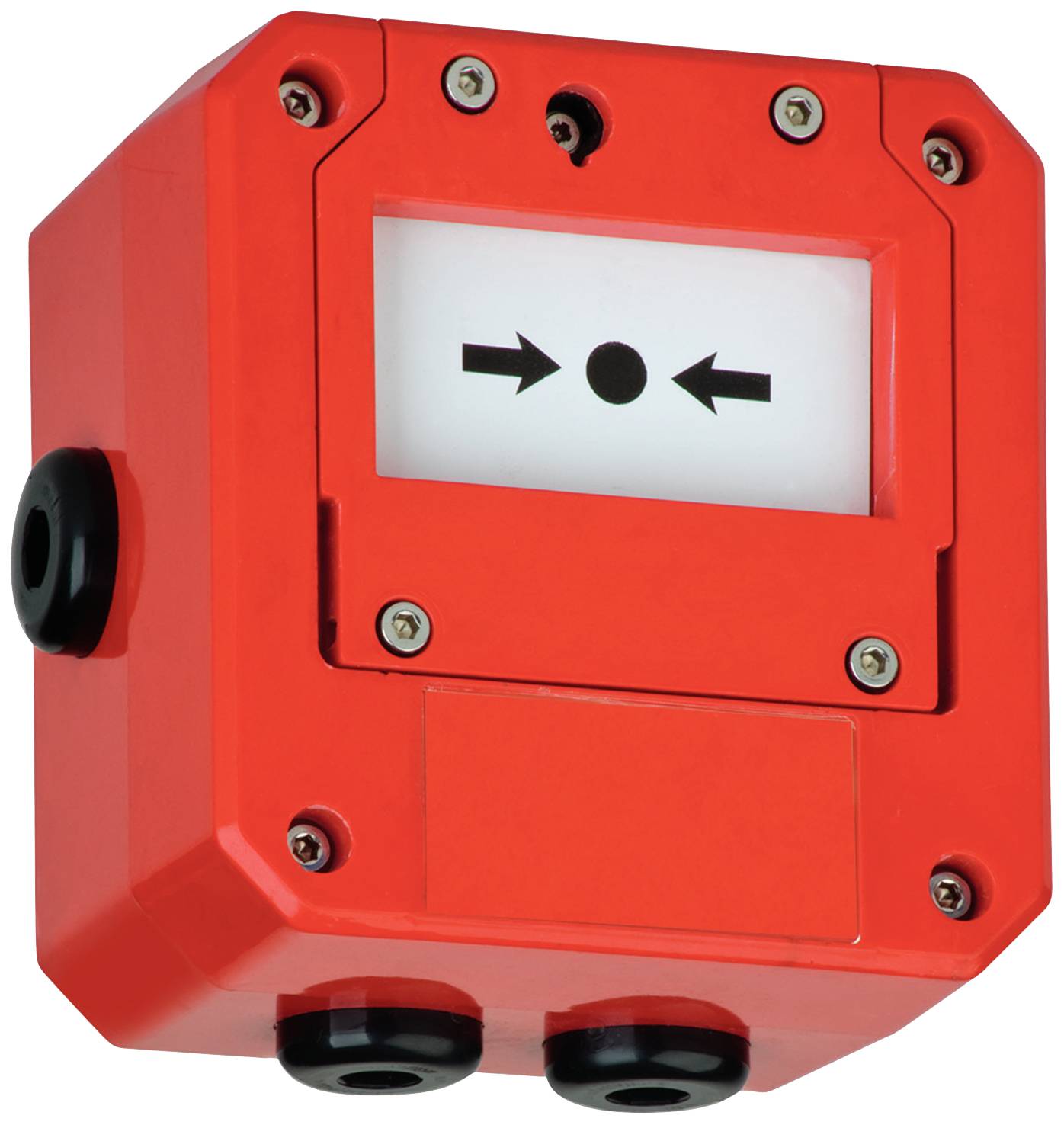

Pepperl+Fuchs Fabrik Handfeuermelder Ex de IIC 304485
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Pepperl+Fuchs FabrikBezeichnung:Handfeuermelder Ex de IIC Typ:304485Werkstoff des Gehäuses:KunststoffFür Ex-Zone Gas:1, 2Für Ex-Zone Staub:21, 22
Pepperl+Fuchs Fabrik Handfeuermelder Ex de IIC 304485: weitere Details
Typ: Drucktaster mit Schutzglas
Gehäusematerial: Glasfaserverstärktes Polyester(GFK)
Gehäusegröße (LxBxT): 126 x 120 x 79 mm
Farbe: RAL 3000 rot
Gehäusedeckel: komplett abnehmbar
Dichtung: Chloropren, einteilig
Gas-Explosionsschutz:
Ex II 2 G Ex de IIC T6 Gb
Staub-Explosionsschutz:
Ex II 2 D Ex tb IIIC T60 °C Db
Umgebungstemperatur: -40°C bis +55°C
Schutzart: IP66
Zertifizierungen: ATEX, IECEx
Bestehend aus:
1x Durch Schutzglas betätigter doppelpoliger Wechselschalter
1x Revisionsöffnung
3x Durchgangsloch, Durchmesser 20mm
2x M20 Ex e Blindverschraubung, Nylon
1x M20 Verschlussstopfen, Nylon
250 V AC - 5 A
50 V DC - 1 A EAN: 4050143303281
Geliefert wird: Pepperl+Fuchs Fabrik Handfeuermelder Ex de IIC 304485, Verpackungseinheit: 1 Stk., EAN: 4050143303281
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Pepperl+Fuchs FabrikBezeichnung:Handfeuermelder Ex de IIC Typ:304485Werkstoff des Gehäuses:KunststoffFür Ex-Zone Gas:1, 2Für Ex-Zone Staub:21, 22
Pepperl+Fuchs Fabrik Handfeuermelder Ex de IIC 304485: weitere Details
Typ: Drucktaster mit Schutzglas
Gehäusematerial: Glasfaserverstärktes Polyester(GFK)
Gehäusegröße (LxBxT): 126 x 120 x 79 mm
Farbe: RAL 3000 rot
Gehäusedeckel: komplett abnehmbar
Dichtung: Chloropren, einteilig
Gas-Explosionsschutz:
Ex II 2 G Ex de IIC T6 Gb
Staub-Explosionsschutz:
Ex II 2 D Ex tb IIIC T60 °C Db
Umgebungstemperatur: -40°C bis +55°C
Schutzart: IP66
Zertifizierungen: ATEX, IECEx
Bestehend aus:
1x Durch Schutzglas betätigter doppelpoliger Wechselschalter
1x Revisionsöffnung
3x Durchgangsloch, Durchmesser 20mm
2x M20 Ex e Blindverschraubung, Nylon
1x M20 Verschlussstopfen, Nylon
250 V AC - 5 A
50 V DC - 1 A EAN: 4050143303281
Geliefert wird: Pepperl+Fuchs Fabrik Handfeuermelder Ex de IIC 304485, Verpackungseinheit: 1 Stk., EAN: 4050143303281
Ausführung
- Elektrische Daten
- Betriebsspannung: 250 V AC max. , 50 V DC max.
- Betriebsstrom: 5 A AC max. 1 A DC max.
- Klemmenkapazität: 4 mm2
- Leitungsüberwachung : keine
- Funktion: Federmechanismus , mit Schutzglas
- Mechanische Daten
- Befestigung Deckel: M6-Edelstahl-Zylinderkopfschraube mit Innensechskant
- Schutzart: IP66
- Kabeleingang: metrische Gewindebohrung
- Leitungseinführungen Seite A
- M20 Anzahl: 2
- M20 Serie: Blindverschraubungen, Kunststoff
- M20 Info: Stirnseiten A/B alternativ durch Drehung des unteren Gehäuseteils
- Leitungseinführungen Seite B
- M20 Anzahl: 2
- M20 Serie: Blindverschraubungen, Kunststoff
- M20 Info: Stirnseiten A/B alternativ durch Drehung des unteren Gehäuseteils
- Leitungseinführungen Seite C
- M20 Anzahl: 1
- M20 Serie: Blindverschraubungen, Kunststoff
- M20 Info: Stirnseiten C/D alternativ durch Drehung des unteren Gehäuseteils
- Leitungseinführungen Seite D
- M20 Anzahl: 1
- M20 Serie: Blindverschraubungen, Kunststoff
- M20 Info: Stirnseiten C/D alternativ durch Drehung des unteren Gehäuseteils
- Klemmenbestückung
- Klemmenkapazität: 4 mm2
- Klemmenanzahl pro Hutschiene: 6
- Material
- Umgehäuse: Glasfaserverstärkter Polyester
- Glas: 1,6 mm
- Finish: gegossen, rot
- Dichtung: Gummi-Flachdichtung
- Masse: 1,2 kg
- Abmessungen
- Höhe (A): 126 mm
- Breite (B): 120 mm
- Tiefe (C): 79 mm
- Abstand Befestigungsbohrungen (G): 72 mm
- Abstand Befestigungsbohrungen (H): 90 mm
- Durchmesser Befestigungsbohrung (J): 6,2 mm
- Erdung: interne Schraubverbindung M4 | externer Erdungsbolzen M5
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 55 °C (-40 ... 131 °F)
- Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
- EU-Baumusterprüfbescheinigung: SIRA 09 ATEX 3286X
- Kennzeichnung: ATEX II 2 GD | Ex d e IIC T* Gb | Ex t IIIC T** Db | T6/T60 °C @ Ta +55 °C
- Internationale Zulassungen
- IECEx-Zulassung: IECEx SIR 09.0121X
- Konformität
- Schutzart: EN 60529
- Allgemeine Informationen
- Lieferumfang: Gerät | Prüfschlüssel | Beipackzettel
- Ergänzende Informationen: Beachten Sie, soweit zutreffend, die EG-Baumusterprüfbescheinigungen, Konformitätsaussagen, Konformitätserklärungen, Konformitätsbescheinigungen und Betriebsanleitungen.
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Handfeuermelder Ex de IIC 304485, Verpackungseinheit: 1 Stk., EAN: 4050143303281
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
