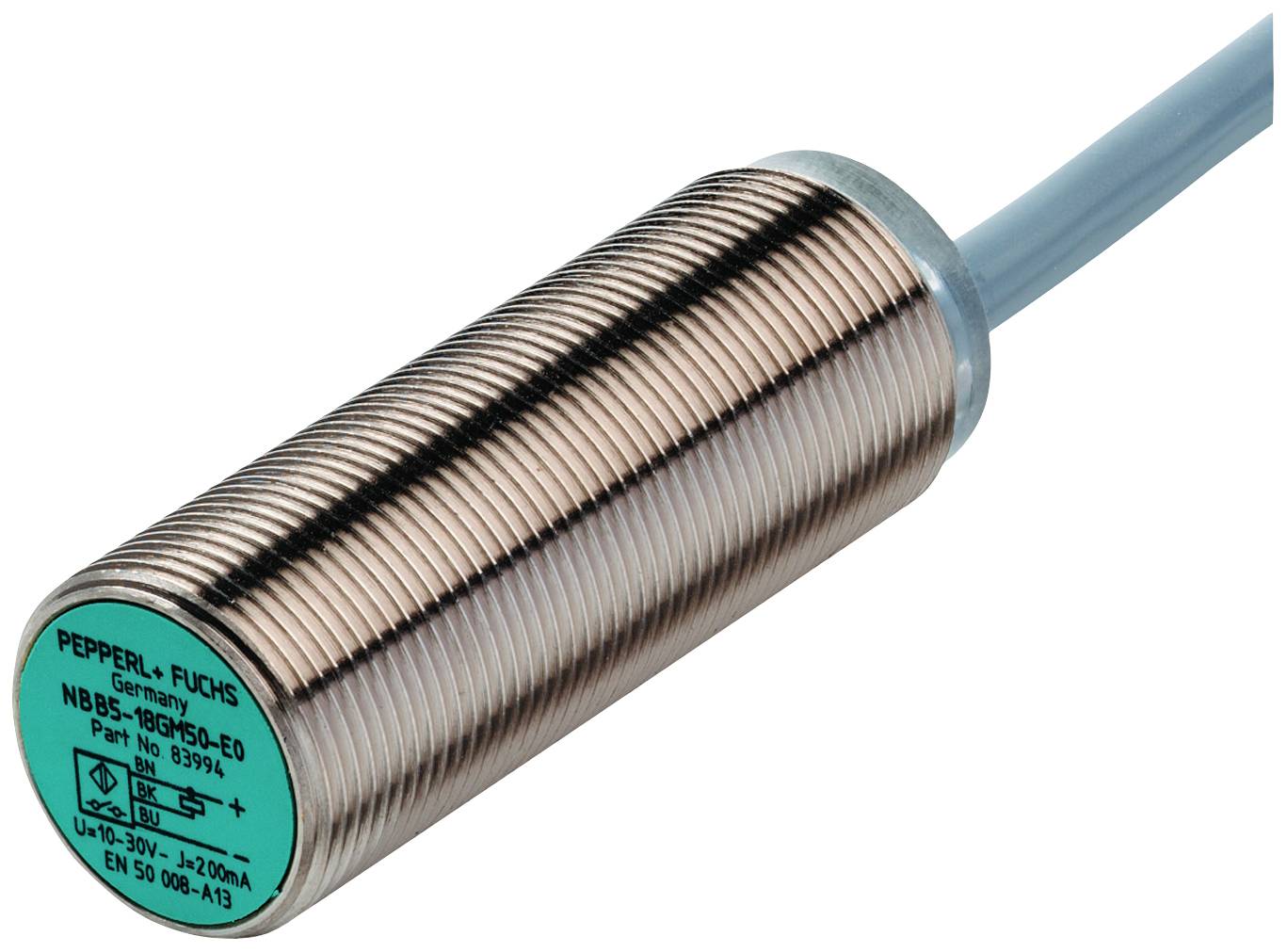

Abbildung ähnlich
Pepperl+Fuchs Sensor Induktiv NBB8-18GM50-E0-M 240164 M18 bündig NPN
Produkt-Art
Sensor
Betriebsspannung max.
60 V
Kontaktart
1 Schließer
Schaltabstand (max.)
8 mm
Ausgänge
NPN
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (114,99 € / Stück)
114,99 €
inkl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Induktiver Sensor - Art-Nr. 240164
- Produkt-Art
Sensor
- Typ
NBB8-18GM50-E0-M
- Betriebsspannung min.
5 V
- Betriebsspannung max.
60 V
- Betriebsspannungsbereich
5 - 60 V
- Kontaktart
1 Schließer
- Schaltabstand (max.)
8 mm
- Ausgänge
NPN
- Gehäusematerial
Messing
- Ausführung
Induktiv
- Material-Eigenschaft
vernickelt
- Einbauart
bündig
- Baugröße
M18
- Anschluss
Kabel
- Kabellänge
2 m
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
IP68
IP69K
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- Schalt-Frequenz
1500 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627206 Pepperl+Fuchs Sensor Induktiv NBB8-18GM50-E0-M 240164 M18 bündig NPN
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627206 Pepperl+Fuchs Sensor Induktiv NBB8-18GM50-E0-M 240164 M18 bündig NPN
Beschreibung
Schaltabstand: 8 mm, Einbau: bündig, Schaltfunktion: Schließer (NO), Ausgangstyp: NPN, Betriebsspannung: 5 ... 60 V, Betriebsstrom: 0 ... 200 mA
Ausführung
- Allgemeine Daten
- Schaltfunktion: Schließer (NO)
- Ausgangstyp: NPN
- Schaltabstand: 8 mm
- Einbau: bündig
- Ausgangspolarität: DC
- Gesicherter Schaltabstand: 0 ... 6,48 mm
- Reduktionsfaktor rAl: 0,4
- Reduktionsfaktor rCu: 0,3
- Reduktionsfaktor rV2A (1.4301) : 0,7
- Reduktionsfaktor rMs: 0,45
- Ausgangsart: 3-Draht
- Kenndaten
- Betriebsspannung: 5 ... 60 V
- Schaltfrequenz: 0 ... 1500 Hz
- Hysterese: typ. 5 %
- Verpolschutz: verpolgeschützt
- Kurzschlussschutz: taktend
- Induktionsschutz: ja
- Einschaltimpulsunterückung: ja
- Spannungsfall: ≤ 2 V
- Bemessungsisolationsspannung: 60 V
- Betriebsstrom: 0 ... 200 mA
- Reststrom: 0 ... 0,5 mA typ. 6 µA bei 25 °C
- Leerlaufstrom: ≤ 7 mA
- Bereitschaftsverzug: ≤ 220 ms
- Schaltzustandsanzeige: LED, gelb
- Kenndaten funktionale Sicherheit
- MTTFd: 1085,5 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Normen- und Richtlinienkonformität
- Normenkonformität
- Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
- CSA-Zulassung: cCSAus Listed, General Purpose, Class 2 Power Source
- CCC-Zulassung: Certified by China Compulsory Certification (CCC)
- E1-Typgenehmigung: 10R-04
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Mechanische Daten
- Anschlussart: Kabel PUR , 2 m
- Aderquerschnitt: 3 x 0,75 mm2
- Gehäusematerial: Messing, vernickelt
- Stirnfläche: PBT
- Schutzart: IP68 / IP69K
- Kabel
- Kabeldurchmesser: 6 mm ± 0,2 mm
- Biegeradius: > 6 x Kabeldurchmesser
- Masse: 135 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB8-18GM50-E0-M, Verpackungseinheit: 1 Stk., EAN: 4050143219148
