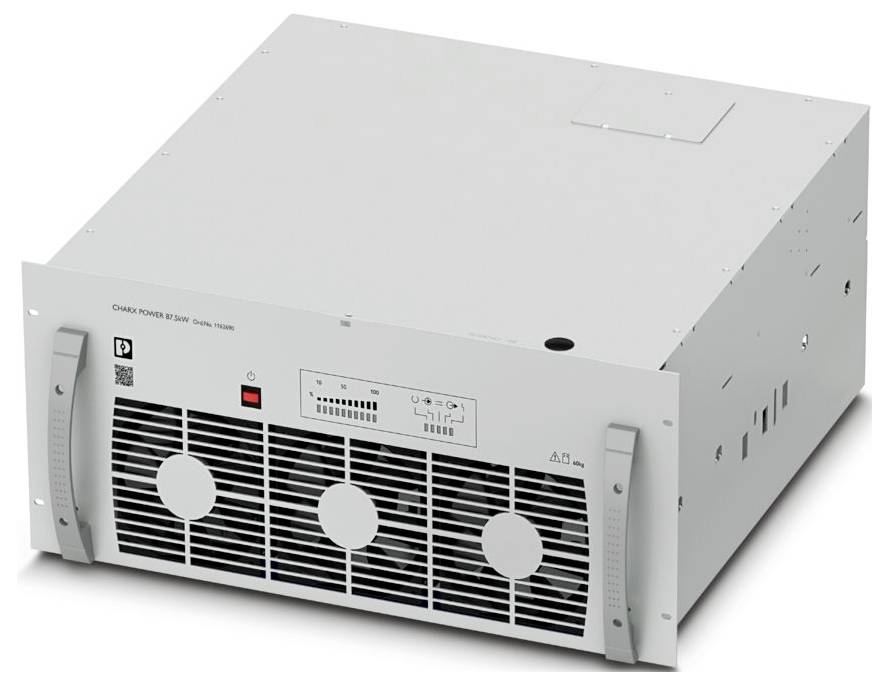

Phoenix Contact 1162690 CHARX PS/3AC/920DC/87.5KW DC-Leistungsmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
17.009,20 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: CHARX power basic
- Breite: 536 mm
- Höhe: 222 mm
- Tiefe: 600 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): 0 °C ... 50 °C (Derating > 40 °C: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -25 °C ... 85 °C
- Normen/Bestimmungen: IEC 61851-1
- Montageart: Rack-Montage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (nicht kondensierend)
- Frequenzbereich: 3x 50 Hz ... 60 Hz ±10 %
- Verlustleistung: < 2650 W
- Schutzklasse: I
- Nennleistung: 87,5 kW
- Eingangsspannungsbereich: 3x 400 V AC ±10 %
- Nennleistungsaufnahme: 90067 VA
- Wirkungsgrad: max. 97 %
- Parallelschaltbarkeit: ja, bis zu 2 Schaltschränke
- Digital: Digital
- Anzahl Phasen: 3
- Artikelabmessungen: Artikelabmessungen
- Einsatzhöhe: ≤ 2000 m (Derating > 1000 m: 10 %/1000 m)
- Normbezeichnung: Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen
- Netzform: TN-S, TN-C, TN-C-S, IT (PE) (MP und Isolationsüberwachung)
- Leistungsfaktor (cos phi): 0,99
- Derating: > 40 °C ... 50 °C (Derating 2,5 %/K)
- Gesamtverzerrung (THDi): < 3 %
- Ausgangsspannungsbereich: 200 V DC ... 920 V DC ±1 %
- Verlustleistung Stand-By: < 135 W
- Geräuschpegel: ca. 72 dB (bei Volllast)
- IEC 60664-1: II
- Eingangsstrom: 3x 130 A
- Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen: Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen
- Restwelligkeit Ausgangsstrom: ≤ 1 %
- Hot-PLUG-Verbindung: ja
- Belüftung: ja
- Ausgangsstrom: max. 125 A
- Parallelbetrieb: ja (Bereitschaft)
- Batterietechnologie: Li-Ion
- UL-Daten: UL-Daten
- Produkt-Art
DC-Leistungsmodul
- Schutzklasse
I
- Tiefe
600 mm
- Höhe
222 mm
- Breite
536 mm
IP20
- Einbauhöhe
222 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3582671 Phoenix Contact 1162690 CHARX PS/3AC/920DC/87.5KW DC-Leistungsmodul
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582671 Phoenix Contact 1162690 CHARX PS/3AC/920DC/87.5KW DC-Leistungsmodul
Beschreibung
CHARX power basic, Schnelllademodul für den Aufbau von DC-Ladestationen, Rack-Montage, Eingang: 3-phasig, Ausgang: 200 V DC...920 V DC / 125 A. Der Betrieb des DC-Leitungsmoduls erfordert den zugehörigen Systemschaltschrank CHARX PS-CAB/4x87.5KW (Art.-Nr. 1165442)
Lieferumfang
- Geliefert wird: Phoenix Contact DC-Leistungsmodul CHARX PS/3AC#1162690, Verpackungseinheit: 1 Stk., EAN: 4063151173517
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
