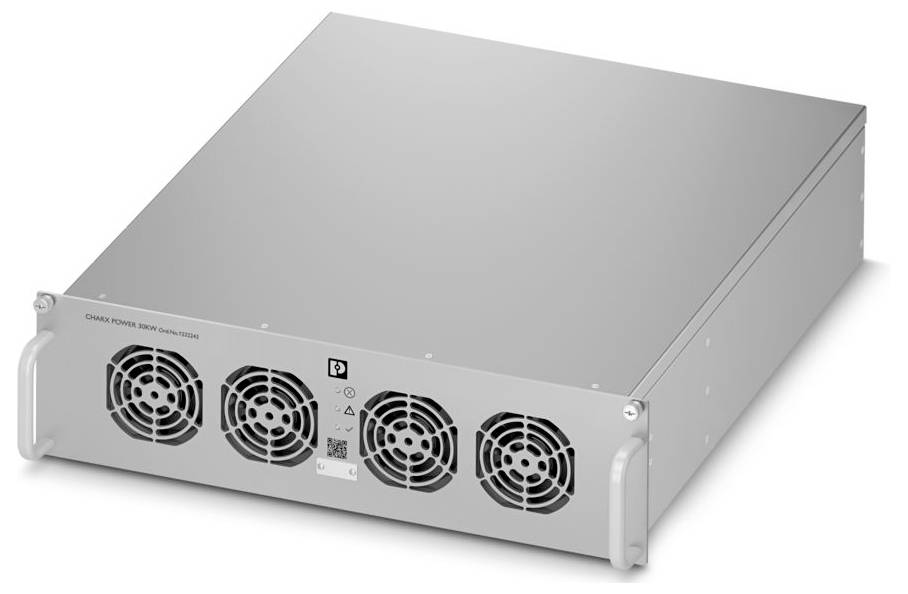

Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC-Leistungsmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (1.957,14 € / Stück)
1.957,14 €
zzgl. 26,99 €
zzgl. MwSt.
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: CHARX power basic
- Anschlussart: 2x RJ45
- Breite: 483 mm
- Höhe: 134 mm
- Tiefe: 550 mm
- Material Gehäuse: Zn-Al-Legierung
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Normen/Bestimmungen: ANSI/UL 2202
- Montageart: 19"-Rack-Montage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: Überspannungskategorie
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (nicht kondensierend)
- Abisolierlänge: 18 mm ... 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
- Höheneinheit: 3 HE
- Übertragungsgeschwindigkeit: 125 kBit/s
- Kennzeichnung: IEC
- Schutzklasse: I
- Nennleistung: 30 kW
- Anzahl Schnittstellen: 1
- Übertragungslänge: max. 20 m
- Anschlusstechnik: Anschlusstechnik
- Eingangsnennspannungsbereich: 3x 400 V AC ... 480 V AC
- Eingangsspannungsbereich: 3x 340 V AC ... 530 V AC
- Einschaltstromstoßbegrenzung: < 60 A
- Nennleistungsaufnahme: 31870 VA
- Wirkungsgrad: > 95 % (POut >50 %)
- Schutz gegen Überspannung am Ausgang (OVP): > 1040 V DC
- Leiteranschluss: Leiteranschluss
- starr: 10 mm² ... 50 mm²;25 mm² (empfohlen)
- flexibel: 16 mm² ... 50 mm²;25 mm² (empfohlen)
- Ausgang: Ausgang
- Digital: Digital
- Anzahl Phasen: 3
- Isolationsspannung Eingang/Ausgang: 2121 V DC
- MTBF (IEC 61709, SN 29500): > 300000 h
- Artikelabmessungen: Artikelabmessungen
- Einsatzhöhe: ≤ 4000 m (Derating > 2000 m: 10 % / 1000 m)
- Normbezeichnung: Standard for Safefy for Electric Vehicle (EV) Charging System Equipment
- AWG: 8 ... 0 (Cu);3 (empfohlen)
- AC-Betrieb: AC-Betrieb
- Netzform: Sternnetz (TN, TT, IT (PE))
- Leistungsfaktor (cos phi): 0,99
- Derating: > 55 °C (3,2 A/K);> 55 °C (1 kW/K)
- Regelabweichung: < 0,5 % (Spannungsabweichung Laständerung statisch 20 % ... 100 %);< 1 % (Stromabweichung Laständerung statisch 20 % ... 100 %);± 0,2 % (Eingangsspannungsänderung ±20 %)
- Störaussendung: IEC 61000-6-3
- Störfestigkeit: IEC 61000-6-2
- Polkennzeichnung: +, -
- CAN-Bus: CAN-Bus
- Schnittstelle: CAN-Bus
- Unterstützte Protokolle: CAN 2.0B
- Verriegelung: Rasthaken
- Übertragungsphysik: leitungsgebunden
- Topologie: Daisy Chain
- Abschlusswiderstand: 120 Ω (Endteilnehmer terminieren)
- Gesamtverzerrung (THDi): < 5 % (50 % ... 100 % Ausgangslast)
- Ausgangsspannungsbereich: 30 V DC ... 1000 V DC
- Ausgangsstrombereich: 0 A ... 100 A
- Verlustleistung Stand-By: < 14 W
- Benennung: Ausgang
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Isolationsspannung Eingang, Ausgang/Gehäuse: 2121 V DC (Basisisolierung)
- Interne Lüfter: ja
- Luftstromrichtung: von vorne nach hinten
- Geräuschpegel: < 60 dB (1 m)
- IEC 60664-1: II
- Konduktive Ladesysteme für Elektrofahrzeuge - Teil 21-2: EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge: Konduktive Ladesysteme für Elektrofahrzeuge - Teil 21-2: EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge
- Eingangsstrom: 3x 54 A (340 V AC);3x 46 A (400 V AC)
- Isolationswiderstand: > 10 MΩ
- Einschaltverzögerung: < 8 s
- Überschwingverhalten: ± 3 % (Einschaltvorgang)
- Anzahl Leistungsmodule als CAN-BUS-Teilnehmer: max. 48
- Isolationsspannung Eingang, Ausgang/Signal, Kommunikation: 4242 V DC
- Isolationsspannung Signal, Kommunikation/Gehäuse: 707 V DC
- Lebensdauer: 90000 h (40 °C, Elektrolytkondensatoren);70000 h (40 °C, Lüfter)
- Übertemperaturschutz (OTP): > 75 °C
- Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen: Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen
- Konduktive Ladesysteme für Elektrofahrzeuge – Teil 23: Gleichstromversorgungseinrichtungen für Elektrofahrzeuge: Konduktive Ladesysteme für Elektrofahrzeuge – Teil 23: Gleichstromversorgungseinrichtungen für Elektrofahrzeuge
- Standard for Safety for Electric Vehicle (EV) Charging System Equipment: Standard for Safety for Electric Vehicle (EV) Charging System Equipment
- Eingangsfrequenz: 3x 50 Hz 60 Hz ±10 %
- Restwelligkeit Ausgangsstrom: ≤ 1 %
- Hot-PLUG-Verbindung: nein
- Belüftung: nein
- Produkt-Art
DC-Leistungsmodul
- Schutzklasse
I
- Tiefe
550 mm
- Höhe
134 mm
- Breite
483 mm
IP20
- Einbauhöhe
134 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC-Leistungsmodul
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3566939 Phoenix Contact 1232243 CHARX PS-M2/3AC/1000DC/30KW DC-Leistungsmodul
Beschreibung
CHARX power basic, Schnelllademodul für den Aufbau von DC-Ladestationen, 19"-Rack-Montage, Eingang: 3-phasig, Ausgang: 30 V DC...1000 V DC / 0 A...100 A
Lieferumfang
- Geliefert wird: Phoenix Contact DC-Leistungsmodul Schnelllademodul 1232243, Verpackungseinheit: 1 Stk., EAN: 4063151333171
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
