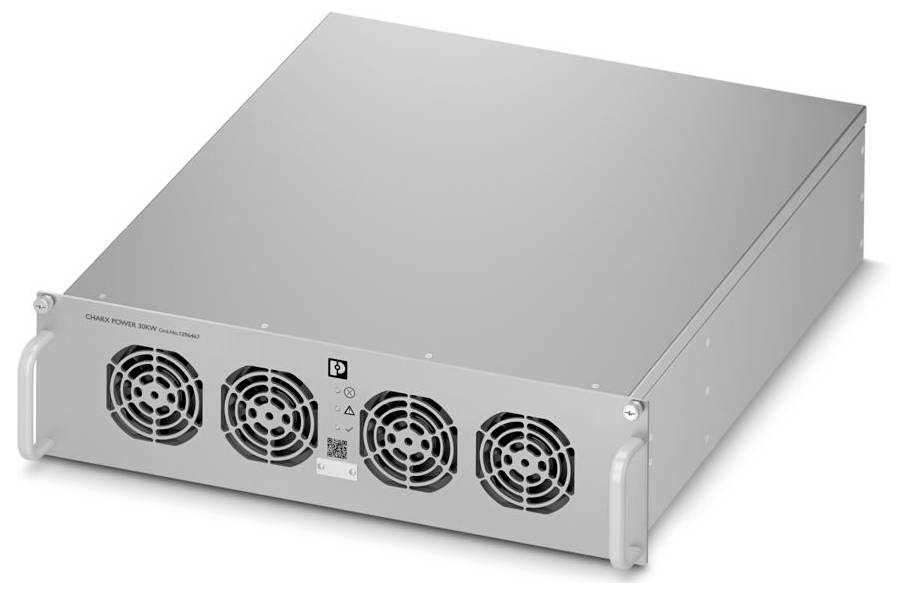

Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW DC-Leistungsmodul kaufen

Eine Person hält ein Vergrößerungsglas über ein Kreisdiagramm, das verschiedene Prozentsätze in unterschiedlichen Farben zeigt.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (1.957,14 € / Stück)

1.957,14 €

zzgl. 26,99 €

zzgl. MwSt.

Sperrgutzuschlag

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: CHARX power basic
Anschlussart: 2x RJ45
Breite: 483 mm
Höhe: 134 mm
Tiefe: 550 mm
Material Gehäuse: Zn-Al-Legierung
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
Normen/Bestimmungen: ANSI/UL 2202
Montageart: 19"-Rack-Montage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: Überspannungskategorie
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (nicht kondensierend)
Abisolierlänge: 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
Höheneinheit: 3 HE
Übertragungsgeschwindigkeit: 125 kBit/s (Default);500 kBit/s
Kennzeichnung: DC OUT: + / -
Schutzklasse: I
Nennleistung: 30 kW
Anzahl Schnittstellen: 1
Übertragungslänge: max. 20 m
Eingangsnennspannungsbereich: 650 V DC ... 740 V DC
Eingangsspannungsbereich: 300 V DC ... 740 V DC
Einschaltstromstoßbegrenzung: < 60 A
Stromaufnahme: < 50 A (650 V DC)
Nennleistungsaufnahme: 31577 VA
Wirkungsgrad: > 95 % (POut >50 %)
Schutz gegen Überspannung am Ausgang (OVP): > 1040 V DC
Eingang: Eingang
Leiteranschluss: Leiteranschluss
starr: 10 mm² ... 50 mm²;25 mm² (empfohlen)
flexibel: 16 mm² ... 50 mm²;25 mm² (empfohlen)
starr (AWG): 8 ... 0 (Cu);4 (empfohlen)
Ausgang: Ausgang
Digital: Digital
Isolationsspannung Eingang/Ausgang: 2121 V DC
MTBF (IEC 61709, SN 29500): > 300000 h
Artikelabmessungen: Artikelabmessungen
Einsatzhöhe: ≤ 4000 m (Derating > 2000 m: 10 % / 1000 m)
Normbezeichnung: Standard for Safefy for Electric Vehicle (EV) Charging System Equipment
EMV-Anforderungen Störaussendung: EN 61000-6-3
EMV-Anforderungen Störfestigkeit: EN 61000-6-2
AWG: 3
Netzform: DC-Netz (DC±, PE)
DC-Betrieb: DC-Betrieb
Derating: > 55 °C (3,2 A/K);> 55 °C (1 kW/K)
Regelabweichung: < 0,5 % (Spannungsabweichung Laständerung statisch 20 % ... 100 %);< 1 % (Stromabweichung Laständerung statisch 20 % ... 100 %);± 0,2 % (Eingangsspannungsänderung ±20 %)
CAN-Bus: CAN-Bus
Schnittstelle: CAN-Bus
Unterstützte Protokolle: CAN 2.0B
Verriegelung: Rasthaken
Übertragungsphysik: leitungsgebunden
Topologie: Daisy Chain
Abschlusswiderstand: 120 Ω (Endteilnehmer terminieren)
Ausgangsspannungsbereich: 30 V DC ... 1000 V DC
Ausgangsstrombereich: 0 A ... 100 A
Verlustleistung Stand-By: < 14 W
Benennung: Ausgang
Galvanische Trennung zwischen Eingang und Ausgang: ja
Isolationsspannung Eingang, Ausgang/Gehäuse: 2121 V DC
Interne Lüfter: ja
Luftstromrichtung: von vorne nach hinten
Geräuschpegel: < 60 dB (1 m)
IEC 60664-1: II
Konduktive Ladesysteme für Elektrofahrzeuge - Teil 21-2: EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge: Konduktive Ladesysteme für Elektrofahrzeuge - Teil 21-2: EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge
Eingangsstrom: 48 A (650 V DC);38 A (825 V DC)
Isolationswiderstand: > 10 MΩ
MPPT-Betrieb: MPPT-Betrieb
Anlaufspannung: min. 375 V DC
Einschaltverzögerung: < 8 s
Überschwingverhalten: ± 3 % (Einschaltvorgang)
Anzahl Leistungsmodule als CAN-BUS-Teilnehmer: max. 48
Isolationsspannung Eingang, Ausgang/Signal, Kommunikation: 4242 V DC
Isolationsspannung Signal, Kommunikation/Gehäuse: 707 V DC
Lebensdauer: 90000 h (40 °C, Elektrolytkondensatoren);70000 h (40 °C, Lüfter)
Übertemperaturschutz (OTP): > 75 °C
Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen: Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen
Konduktive Ladesysteme für Elektrofahrzeuge – Teil 23: Gleichstromversorgungseinrichtungen für Elektrofahrzeuge: Konduktive Ladesysteme für Elektrofahrzeuge – Teil 23: Gleichstromversorgungseinrichtungen für Elektrofahrzeuge
Standard for Safety for Electric Vehicle (EV) Charging System Equipment: Standard for Safety for Electric Vehicle (EV) Charging System Equipment
