Phoenix Contact 1414702 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 3 1 St. kaufen

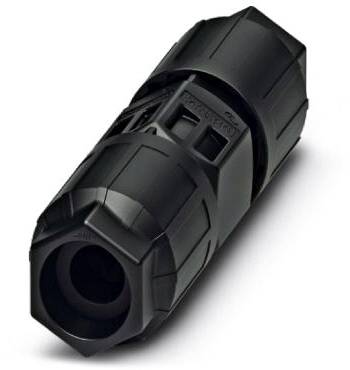

Schwarzer zylindrischer Stecker, möglicherweise ein elektrischer oder mechanischer Anschluss, mit strukturierten und glatten Oberflächen.

Abbildung ähnlich

Technische Zeichnung eines Rohres mit Schraubverbindung, Länge 89,4 mm, Durchmesser Ø25 mm, mit Maßen der Komponenten und Werkzeuggrößen.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsverbinder

Bauform

Schraubverriegelung

Gesamtpolzahl

Anschluss

IDC

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mi., 7. Okt.

86 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

9,97 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

331 Stück

4,95 € Versand

Versand

11,93 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leitungsverbinder

Buchse, 690 V, 17,5 A, 3, IP66, Schneidklemme IDC, 10..13 mm, 0,5..1,5 mm², 1, 1, 2, PE, Mechanische Codierung: nein, schwarz, separat, Mit Zugentlastung: ja, 100 °C, sonstige, Halogenfrei: ja, versilbert, 0,003 mOhm, 6 kV, 89,4 mm, 25 mm

Technische Daten

Bauform: QPD 3x1,5
Anschlusstechnik: QUICKON-Anschluss
Anzugsdrehmoment-Überwurfmutter: 8 Nm
Aderisolationsmaterial: PVC / PE / TPE / Gummi
Aderdurchmesser inkl. Isolation: 1,6 mm ... 3 mm
Leitungsaußendurchmesser: 10 mm ... 13 mm
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 100 °C
Bemessungsstoßspannung (III/3): 6 kV
Steckzyklen: 10 (QUICKON-Anschlüsse max. 10)
Material Kontaktträger: PA
Brennbarkeitsklasse nach UL 94: V0
Überspannungskategorie: III
Verschmutzungsgrad: 3
Halogenfreiheit: ja

Typ: QPD C 2PE1,5 2X8-13 BK

Produkt-Art: Leitungsverbinder

Bauform: Schraubverriegelung

Gesamtpolzahl: 3

Anschluss: IDC

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: +100 °C

Nennstrom: 17.5 A

Min. Temperatur: -40 °C

Nennstrom - gerundet: 17.5 A

Nennspannung: 690 V

Kontaktmaterial: Kupfer versilbert

: 20 bis 16

Herst.-Teilenr.: 1414702

Isolationsmaterial: PA

Polzahl: 3

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.5 mm²

Querschnitt-Bereich: 0.5 - 1.5 mm²

RoHS-konform: Ja

: IP66
IP68
IP69K

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136759 Phoenix Contact 1414702 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 3 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136759 Phoenix Contact 1414702 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 3 1 St.

Beschreibung

Innovativ und zeitsparend - QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschließen vor Ort. Komfortabel: einfache und schnelle Konfektionierung ohne Spezialwerkzeug. Überaus robust: Gehäuse in den Schutzarten IP68/IP69K und IK07 für einen weiten Einsatzbereich. Sicherer Anschluss durch Polarisation gegen Fehlstecken und Fingerberührschutz nach DIN EN 0105. Einfach und sicher - mit dem Leitungsverbinder können Leitungen schnell repariert oder verlängert werden, in Kombination mit dem Steckverbinder auch als Kupplungsverbindung.
