Name: Phoenix Contact 1433049 NEARFI 2200 R Induktive Koppler
Brand: Phoenix Contact
SKU: 3588199
Availability: InStock

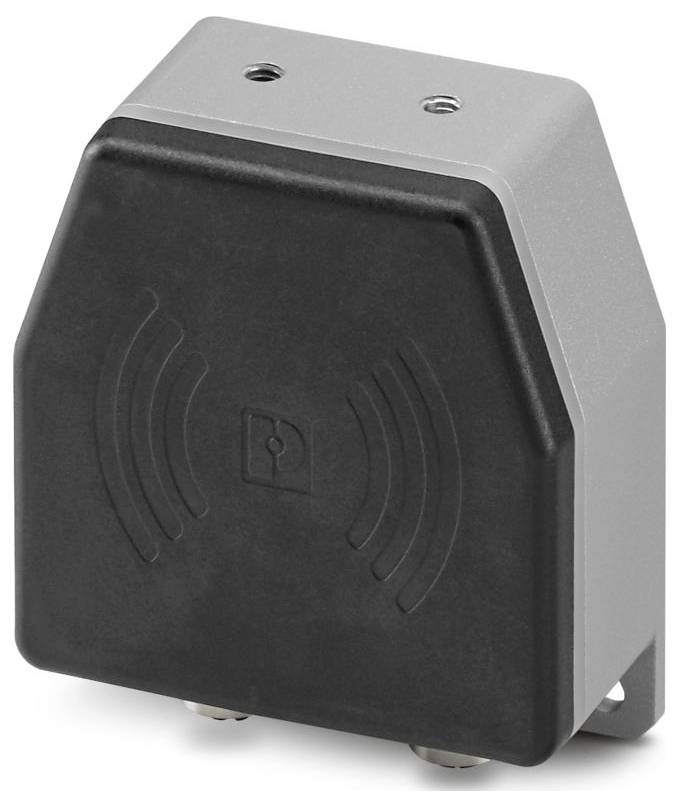

Phoenix Contact 1433049 NEARFI 2200 R Induktive Koppler-0

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

1 Stück

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Gesamt

986,46 €

inkl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Induktive Koppler

Technische Daten

Produktfamilie: NearFi
Anschlussart: M12-Buchse, D-kodiert;Push-Pull-Schnellanschluss oder Schraubanschluss
Breite: 80 mm
Höhe: 86 mm
Tiefe: 39 mm
Brennbarkeitsklasse nach UL 94: V0
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -20 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: 2000 m
Normen/Bestimmungen: EN 55016-2-3
Hinweis: RED 2014/53/EU
Montageart: Wandmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 %
Einbaulage: beliebig
Frequenzbereich: 0,15 MHz ... 80 MHz (Prüfschärfegrad 3 - unsymmetrisch)
Übertragungsgeschwindigkeit: 100 MBit/s
Luftdruck (Betrieb): 80 kPa ... 108 kPa (bis zu 2000 m üNN)
Funk: Funk
Übertragungslänge: 100 m (Twisted-Pair, geschirmt)
CE: CE
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 10 % ... 95 %
Eingang: ± 0,5 kV (Prüfschärfegrad 1 - symmetrisch);± 1 kV (Prüfschärfegrad 2 - unsymmetrisch)
Ausgang: ± 1 kV (Prüfschärfegrad 2 - unsymmetrisch)
Signal: ± 1 kV (Prüfschärfegrad 2 - unsymmetrisch)
Montagehinweis: Derating beachten
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Entladung statischer Elektrizität: Entladung statischer Elektrizität
Kontaktentladung: ± 4 kV (Prüfschärfegrad 2)
Luftentladung: ± 8 kV (Prüfschärfegrad 3)
Bemerkung: Klasse A, Einsatzgebiet Industrie
Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
Prüffeldstärke: ~ 1,95 µA/m (in 10 m Entfernung)
Schnelle Transienten (Burst): Schnelle Transienten (Burst)
Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
Spannung: 10 V (80 % Amplitudenmodulation mit 1 kHz)
Kriterien: Kriterien
Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
Schutzbeschaltung: Kurzschluss-, Überlastschutz
Ausgangsleistung: 50 W (Logikversorgung);100 W (Logikversorgung, bei Parallelbetrieb mit NEARFI 200);50 W (2x 50 W, Logik- und Aktorversorgung galvanisch getrennt, bei Parallelbetrieb mit NEARFI 300)
Störaussendung: Störaussendung
Unterstützte Protokolle: Protokolltransparent: PROFINET, PROFINET IRT, PROFIsafe, EtherCAT®, Modbus/TCP, Powerlink, TSN,...
Anwendung: Ethernet;Daten
MTTF: 126 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);67 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %);31 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 %)
Versorgung: Versorgung
Induktiv: Energieübertragung: Induktiv: Energieübertragung
Reichweite: min. 0 mm;≤ 10 mm
Mittenversatz: ± 5 mm
Winkelversatz: < 15 °
Anschließbare Funkmodule: 1 (Base-Koppler)
Farbe (Gehäuse): schwarz (RAL 9005)
Material (Enclosure): PBT;Zinkdruckguss
Sonstige Beständigkeit: beständig gegen Schweißspritzer;Beständig gegen Salznebel nach IEC 60068-2-11 (96 h in 5 % Salznebel)
Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6: Vibration (Betrieb): 5g je Raumrichtung, 10 Hz ... 150 Hz, Amplitude ±0,34 mm
Schock nach EN 60068-2-27/IEC 60068-2-27: Schock (Betrieb): 30g, 11 ms Dauer, Halbsinus-Schockimpuls, drei Schocks, je Raumrichtung
Dauerschock nach EN 60068-2-27/IEC 60068-2-27: Dauerschock (Betrieb): 10g, 16 ms Dauer, Halbsinus-Schockimpuls, 1000 Schocks, je Raumrichtung
Schutzart (IP): IP65/IP66 (Herstellererklärung)
Schutzart (IK): IK06 (Stoßfestigkeitsgrad)
Luftdruck (Lagerung/Transport): 66 kPa ... 108 kPa (bis zu 3500 m üNN)
Funkzulassung Europa: Funkzulassung Europa
Feldstärke: 10 V/m
Stoßstrombelastung (Surge): Stoßstrombelastung (Surge)
Frei von lackbenetzungsstörenden Substanzen: VDMA 24364:2018-05
Daten: Ethernet-Schnittstelle, 100Base-T(X) nach IEEE 802.3: Daten: Ethernet-Schnittstelle, 100Base-T(X) nach IEEE 802.3
Hinweis zur Anschlussart: Autonegotiation und Autocrossing, Fast Startup (FSU, < 500 ms), LFPT;Bitfehlerrate typisch ≤10-12
Anzahl der Kanäle: 1
Übertragungsmedium: Kupfer
Sendeleistung: < 10 mW (EIRP)
Verzögerungszeit: ≤ 1 µs (typisch)

Typ: NEARFI 2200 R

Produkt-Art: Induktive Koppler

Herst.-Teilenr.: 1433049

Ausführung: NEARFI 2200 R

Abm.: (L x B x H) 39 x 80 x 86 mm

Betriebstemperatur: -20 bis 55 °C

Max. Betriebstemperatur: 55 °C

Min. Betriebstemperatur: -20 °C

Breite: 80 mm

Höhe: 86 mm

Länge: 39 mm

Schnittstellen: Ethernet-Schnittstelle. 100Base-T(X) nach IEEE 802.3

Max. Umgebungstemperatur: 85 °C

Min. Umgebungstemperatur: -40 °C

Tiefe: 39 mm

: IP65

Einbauhöhe: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: TRUE

: IP65

: FALSE

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3588199 Phoenix Contact 1433049 NEARFI 2200 R Induktive Koppler

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3588199 Phoenix Contact 1433049 NEARFI 2200 R Induktive Koppler

Beschreibung

NearFi-Remote, kontaktloser Energie- und Echtzeit-Ethernet-Koppler, 50 W (US), 100 MBit/s, Reichweite ≤10 mm, M12-Push-Pull, IP65, kombinierbar mit NEARFI 2200 B. Optional: 100 W (US) in Verbindung mit NEARFI 200 oder 2 x 50 W (US+UA) mit NEARFI 300
