Phoenix Contact 2702875 ILB BT ADIO MUX I/O-Modul kaufen

Zwei grüne, elektronische Geräte mit modularen Komponenten und Anschlüssen. Sie sind stapelbar und haben farbige Steckplätze.

Abbildung ähnlich

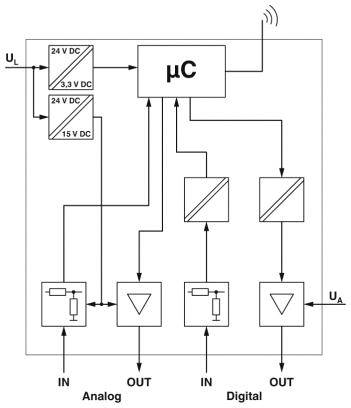

'Schemadiagramm einer Spannungsüberwachungsschaltung mit Mikrocontroller (µC), analog und digital Ein- und Ausgänge, Spannungsregler von 24V zu 3,3V und 15V.'

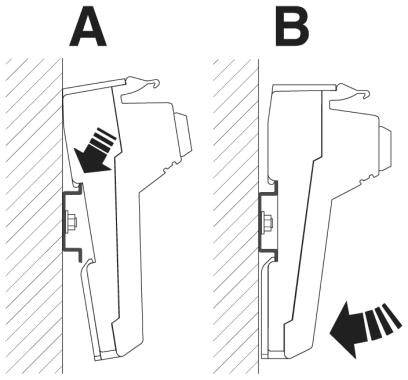

Diagramm zeigt zwei Zeichnungen von Geräten: A mit einer Bewegung nach unten, B nach hinten neigend, an einer Wand montiert.

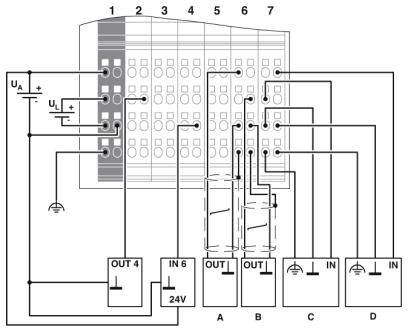

Schaltplan einer elektrischen Steuerungseinheit mit sieben Anschlusspunkten (1-7). Dargestellt sind Verbindungen zu vier Modulen (A-D).

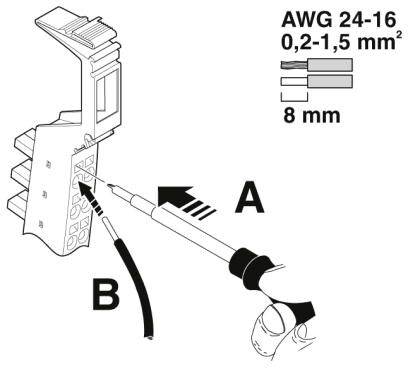

Illustration zeigt zwei Werkzeuge, A und B, die an einem elektrischen Terminalblock arbeiten. A deutet auf Drücken, B auf Einführen des Kabels.

'Schematisches Diagramm: Mikrocontroller (µC) steuert analoge und digitale Signaleinheiten, mit 24V, 3,3V und 15V DC Spannungseingängen, zeigt Signalfluss und Konnektivität.'

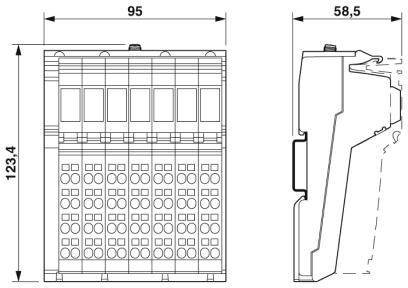

Technische Zeichnung eines Geräts mit Maßen: Breite 95 mm, Höhe 123,4 mm, Tiefe 58,5 mm. Frontal- und Seitenansicht gezeigt.

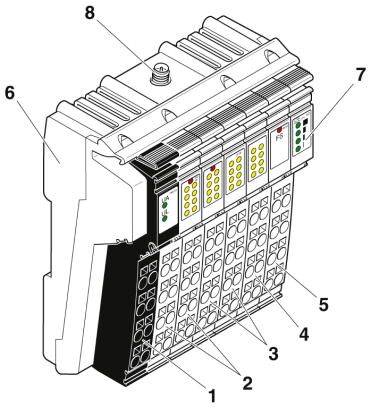

Zeichnung eines elektronischen Moduls mit mehreren Steckplätzen. Nummerierte Bereiche zeigen Anschlüsse und Kontrollleuchten.

1/8

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (1.153,79 € / Stück)

1.153,79 €

zzgl. MwSt.

Kostenfreier Versand

nur 89,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP20
Umgebungstemperatur (Lagerung/Transport): -25 °C - +85 °C
Luftdruck (Betrieb): 795 hPa - 1080 hPa
Funkstandard: Bluetooth 4.0 basierend
Modulationsart: GFSK (Gaussian Frequency Shift Keying)
Anschlussart der Antenne: RSMA (female)
Frequenzbereich: 2.402 GHz - 2.48 GHz
Sendeleistung: 5 dBm
Versorgungsspannung: 24 V/DC
Schutzbenennung: Verpolschutz, Überspannungsschutz
Digitale Eingänge Anschlussart: Zugfederanschluss
Anschlusstechnik: 1-Leiter
Anzahl der Digitale Eingänge: 16
Nenneingangsspannung: 24 V/DC
Anzahl der Digitale Ausgänge: 16
Digitale Ausgänge Anschlussart: Zugfederanschluss
Schutzbeschaltung: Kurzschlussschutz, Überlastschutz, rückspannungsfest
Nennausgangsspannung: 24 V/DC
Nennlast Lampen: 12 W
Anzahl der Analoge Eingänge: 2
Eingangssignal Strom: 0 mA - 20 mA
Eingangswiderstand Stromeingang: 50 Ω
Eingangssignal Spannung: 0 V - 10 V
Eingangswiderstand Spannungseingang: 130 kΩ
Anzahl der Analoge Ausgänge: 2
DAC-Auflösung: 12 Bit
Ausgangssignal Strom: 0 mA - 20 mA
Material Gehäuse: PA 6.6-FR
Montageart: Tragschiene
Farbe: grün
Nettogewicht: 630 g

Typ: ILB BT ADIO MUX

Produkt-Art: I/O-Modul

Stromaufnahme: 60 mA

Herst.-Teilenr.: 2702875

Abm.: (L x B x H) 57 x 95 x 123.4 mm

Ausgänge: 8 A

Eingänge: 2.3 mA

Breite: 95 mm

Höhe: 123.4 mm

Länge: 57 mm

Schnittstellen: Bluetooth 4.0 basierend

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O-Modul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O-Modul

Beschreibung

Reichweiten 50 m ... 100 m in Industriehallen mit Rundstrahlantennen und bis zu 400 m im Freifeld mit Richtantennen. Schneller Verbindungsaufbau und Signalübertragung.

Lieferumfang

Geliefert wird: Phoenix Contact Funk-Set ILB BT ADIO MUX, Verpackungseinheit: 1 Stk., EAN: 4055626369846

Hinweise

Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
