Name: Phoenix Contact AXL SE RTD4 PT1000 1182190 Temperaturmodul 24 V/DC
Brand: Phoenix Contact
SKU: 3565647
Availability: InStock

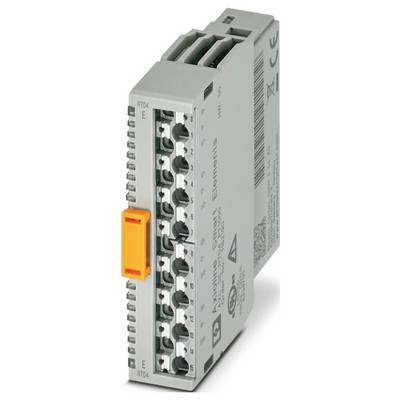

Phoenix Contact AXL SE RTD4 PT1000 1182190 Temperaturmodul 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 27. Okt.

85 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch PF items GmbH

Anzahl

Stück

Gesamt

189,46 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Mi., 28. Okt.

Kostenfreier Versand

193,27 €

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Temperaturmodul

0 V, DC, Eingang, Strom: nein, Eingang, Spannung: nein, Eingang, Widerstand: ja, Eingang, Widerstandsthermometer: ja, Eingang, Thermoelement: nein, Eingangssignal konfigurierbar: nein, 16 Bit, Ausgang, Strom: nein, Ausgang, Spannung: nein, Ausgangssignal konfigurierbar: nein, Analoge Eingänge konfigurierbar: nein, Analoge Ausgänge konfigurierbar: nein, Unterstützt Protokoll für TCP/IP: nein

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: Axioline Smart Elements
Bauform: modular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 14,9 mm
Höhe: 62,2 mm
Tiefe: 62 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Steckmontage (Smart Element-Steckplatz)
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1)
Verschmutzungsgrad: 2 (EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Peripherie
Abisolierlänge: 8 mm
Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
Übertragungsgeschwindigkeit: Siehe System, in dem Sie das Smart Element einsetzen.
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Maximale Verlustleistung bei Nennbedingung: 0,4 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl Schnittstellen: 1
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: min. 5 mA (ohne angeschlossene Peripherie)
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | Verpolschutzdiode
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".
Benennung Eingang: Analoge RTD-Eingänge
Beschreibung des Eingangs: Eingänge für resistive Temperatursensoren
Anzahl der Eingänge: 4 (Pt 1000)
Analog:: Analog:
Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
Hinweis zur Anschlusstechnik: geschirmt, 2-, 3- und 4-Leiter-Sensoren anschließbar
Auflösung A/D-Wandler: 16 Bit
Verwendbare Sensortypen (RTD): Pt 1000 (IEC 60751/EN 60751)
Modul: Modul
ID-Code (hex): none
Prozessdatenkanal: 64 Bit
Eingabeadressraum: 8 Byte
Ausgabeadressraum: 0 Byte
Bedarf an Parameterdaten: 24 Byte
Bedarf an Konfigurationsdaten: 6 Byte
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Messwertdarstellung: 16 Bit (15 Bit + Vorzeichen)
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
Datenformate: Normierte Darstellung
Toleranz, relativ: typ. 0,05 % (Messbereich -200 °C ... 400 °C, bezogen auf den positiven Messbereichsendwert von 850 °C);max. 0,15 % (Messbereich -200 °C ... 400 °C, bezogen auf den positiven Messbereichsendwert von 850 °C);typ. 0,15 % (Messbereich -200 °C ... 850 °C, bezogen auf den positiven Messbereichsendwert von 850 °C);max. 0,3 % (Messbereich -200 °C ... 850 °C, bezogen auf den positiven Messbereichsendwert von 850 °C)
Toleranz, absolut: siehe Tabellen zu Toleranzangaben
Prozessdaten-Update: typ. 1 ms
Smart Element-Interface: Smart Element-Interface
Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
Startzeit bis zur Betriebsbereitschaft: < 1000 ms
Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
Peripherie: Peripherie
Nennwert der Stromquellen: 1 mA (gepulster Strom, die Angabe ist während der Abtastphase gültig)
