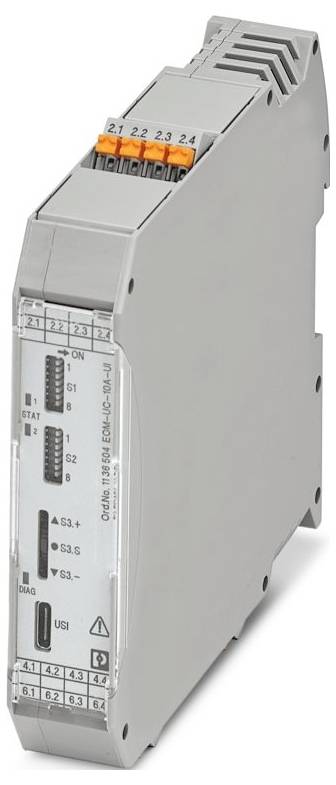

Phoenix Contact ECM-UC-10A-UI Strommessumformer
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Abm.
(L x B) 113.8 mm x 22.6 mm
Typ
ECM-UC-10A-UI
Anschluss
Push-In-Federkraftanschluss
Breite
22.6 mm
Länge
113.8 mm
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
288,46 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 13
- Breite: 22,6 mm
- Höhe: 106,7 mm
- Tiefe: 113,8 mm
- Farbe: grau (RAL 7042)
- Brennbarkeitsklasse nach UL 94: V0 (Gehäuse)
- Material Gehäuse: PA 6.6-FR
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 60 °C;-40 °F ... 140 °F
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 4000 m
- Normen/Bestimmungen: IEC/EN 61131-2 (Typ 3)
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III (300 V)
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (nicht kondensierend)
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- Kennzeichnung: Ind. Cont. Eq. E238705-E196811
- UL, USA / Kanada: UL, USA / Kanada
- Versorgungsspannungsbereich: 9,6 V DC ... 30 V DC
- CE: CE
- Artikelabmessungen: Artikelabmessungen
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Störabstrahlung: Störabstrahlung
- Störfestigkeit: EN 61000-6-2
- Eingangsstrombereich: 0 A AC ... 10 A AC;-10 A DC ... 10 A DC
- Benennung: WBM: Standardadresse, Schnittstelle USB-C
- Tiefe (Gerätetiefe (Tragschienenmontage)): 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
- Versorgung: Versorgung
- Isolierung: Sichere Trennung nach IEC/EN 61010-1
- Bemessungsisolationsspannung: 300 V AC (gegen Erde)
- Prüfspannung: 2 kV AC (50 Hz, 60 s)
- Bürde/Ausgangslast Stromausgang: < 500 Ω
- Versorgungsnennspannung: 24 V DC
- Überstrombelastbarkeit: 2 x IN
- Temperaturkoeffizient maximal: < 0,02 %/K
- Sprungantwort (10-90%): 200 ms (AC/DC);20 ms (DC)
- Übertragungsfehler maximal: 0,5 % (vom Bereichsnennwert unter Nennbedingungen)
- Leistungsaufnahme: ≤ 2,3 W (30 V DC)
- Eingangssignal Strom: 2 mA ... 15 mA
- Ausgangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA;20 mA ... 0 mA;20 mA ... 4 mA
- Frequenzmessbereich: 0 Hz;10 Hz ... 100 Hz;10 Hz ... 200 Hz;10 Hz ... 500 Hz;10 Hz ... 1000 Hz
- Eingangssignal Spannung: 0 V DC ... 30 V DC
- Ausgangssignal Spannung: 0 V ... 10 V;0 V ... 5 V;1 V ... 5 V;2 V ... 10 V;-10 V ... 10 V;-5 V ... 5 V;10 V ... -10 V;5 V ... -5 V;10 V ... 0 V;5 V ... 0 V
- Signal: Spannung/Strom: Signal: Spannung/Strom
- Messbereich: 0 A AC/DC ... 0,1 A AC/DC;0 A AC/DC ... 1 A AC/DC;0 A AC/DC ... 5 A AC/DC;0 A AC/DC ... 10 A AC/DC
- Messen: Messen
- Galvanische Trennung Ausgang/Versorgung: Galvanische Trennung Ausgang/Versorgung
- Galvanische Trennung Eingang/Ausgang: Galvanische Trennung Eingang/Ausgang
- Versorgungsnennspannungsbereich: 12 V DC ... 24 V DC -20 % ... +25 %
- Signal: Digital: Signal: digital
- Galvanische Trennung IEC 61010-2-030: Galvanische Trennung IEC 61010-2-030
- Messkategorie: III (300 V)
- Galvanische Trennung Eingang/Versorgung: Galvanische Trennung Eingang/Versorgung
- Einstellbereich Eingangsstrom minimal: 0 A AC/DC ... 100 mA AC/DC
- Einstellbereich Eingangsstrom maximal: 0 A AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC ... 10 A AC/DC (UL 61010-1);-12,5 A DC ... 12,5 A DC (DIN/EN 61010-1);-10 A DC ... 10 A DC (UL 61010-1)
- Stoßstrombelastbarkeit: 10 x IN
- Kurvenform: Gleich-, Wechsel- oder verzerrte Ströme
- WBM: WBM
- IP-Adresse: 192.168.128.1
- Signal: digital: Signal: digital
- Bürde/Ausgangslast Spannungsausgang: > 10 kΩ
- Abm.
(L x B) 113.8 mm x 22.6 mm
- Typ
ECM-UC-10A-UI
- Anschluss
Push-In-Federkraftanschluss
- Breite
22.6 mm
- Länge
113.8 mm
- Versorgungsspannung
24 V/DC
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3565040 Phoenix Contact ECM-UC-10A-UI Strommessumformer
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3565040 Phoenix Contact ECM-UC-10A-UI Strommessumformer
Beschreibung
Strommessumformer zur Messung von AC, DC und verzerrten Strömen. Konfiguration über USB-C-Schnittstelle via Webserver (ohne 24 V DC). 4 Strommessbereiche: 0 A ... 0,1 A bis 0 A ... 12,5 A. Standardkonfiguration, Push-in-Anschluss
Lieferumfang
- Geliefert wird: Phoenix Contact Strommessumformer ECM-UC-10A-UI, Verpackungseinheit: 1 Stk., EAN: 4063151073107
