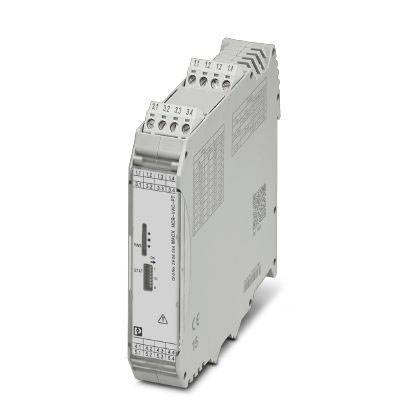

Phoenix Contact MACX MCR-VAC-PT Spannungsmessumformer
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Betriebsspannung (Details)
19.2 V/DC - 30 V/DC
Typ
MACX MCR-VAC-PT
Anschluss
Push-In-Klemme
Ausführung
Spannungsmessumformer
Breite
22.5 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Höhe: 99 mm
- Tiefe: 114.5 mm
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Max. Einsatzhöhe: ≤ 2000 m
- Schutzart: IP20
- max. Ausgangsspannung: ≤ 11 V
- Bürde/Ausgangslast Spannungsausgang: > 10 kΩ
- max. Ausgangsstrom: ≤ 22 mA
- Bürde/Ausgangslast Stromausgang: < 500 Ω
- Anschlussart: Push-in-Federanschluss
- Abisolierlänge: 8 mm
- Leiterquerschnitt AWG: 24 ... 14
- Farbe: grau
- Einbaulage: beliebig
- Montagehinweis: anreihbar im Abstand = 10 mm
- Verschmutzungsgrad: 2
- Steckbar: ja
- Betriebsspannung (Details)
19.2 V/DC - 30 V/DC
- Typ
MACX MCR-VAC-PT
- Anschluss
Push-In-Klemme
- Ausführung
Spannungsmessumformer
- Breite
22.5 mm
- Stromaufnahme
45 mA
- Versorgungsspannung
24 V/DC
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.2 mm²
- Querschnitt starr (min.)
0.2 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2225663 Phoenix Contact MACX MCR-VAC-PT Spannungsmessumformer
Datenblatt 2225663 Phoenix Contact MACX MCR-VAC-PT Spannungsmessumformer
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225663 Phoenix Contact MACX MCR-VAC-PT Spannungsmessumformer
Beschreibung
Bidirektionale Ausgangssignale. 3-Wege-Trennung. ZERO/SPAN-Abgleich ± 20 %. Werkzeugloses Parametrieren der Messwerte. Teach-in-Konfiguration des Messwertbereichs.
Lieferumfang
- Geliefert wird: Phoenix Contact Spannungsmessumformer MACX MCR-VAC-PT, Verpackungseinheit: 1 Stk., EAN: 4055626050911
