Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperaturmessumformer 1145207 kaufen

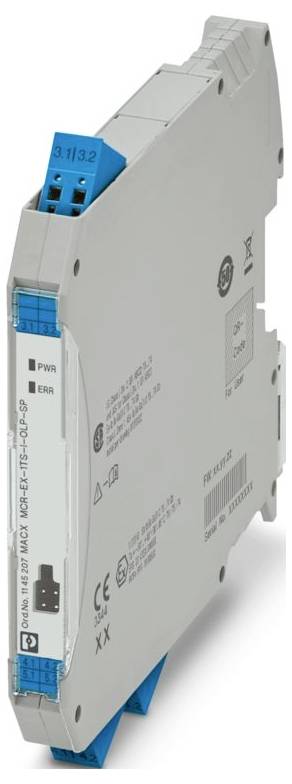

Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperaturmessumformer 1145207-0

Abbildung ähnlich

Typ

MACX MCR-EX-1TS-I-OLP-SP

Abm.

(L x B x H) 113.7 x 12.5 x 116 mm

Anschluss

Push-in-Anschluss

Herst.-Teilenr.

1145207

Breite

12.5 mm

Datenblatt (PDF)

Lieferung Mo., 19. Okt.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (289,92 € / Stück)

399,16 €

-27 %

289,92 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Temperaturmessumformer

-250..2500 °C, Geeignet für Reiheneinbau: ja, 85 °C, 0,14 kg

Technische Daten

Produktfamilie: Field Analog
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 12,5 mm
Höhe: 116 mm
Tiefe: 113,7 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -50 °C ... 100 °C
Höhenlage: ≤ 4000 m (über NN)
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Abisolierlänge: 8 mm
ATEX: ATEX
IECEx: IECEx
Übertragungsgeschwindigkeit: 1200 Baud
Kennzeichnung: IS for Class I, Div. 2, Groups A, B, C, D | T6...T4;AIS / Class I / Div. 1 / ABCD
Versorgungsspannungsbereich: schleifengespeist, keine externe Versorgung notwendig;11 V DC ... 30 V DC
CE: CE
Zertifikat: IECEx EPS 20.0060X
Eingangsspannungsbereich: -20 mV ... 100 mV (Mindestmessspanne: 5 mV)
Signal: Signal
Klimaklasse: B2
CSA: CSA
Statusanzeige: LED (rot)
Unterstützte Protokolle: HART
Galvanische Trennung zwischen Eingang und Ausgang: ja
Versorgung: Versorgung
Anzahl der Kanäle: 1
Einschaltverzögerung:  7 s (HART); 7 s (Messwert)
Prüfspannung: 2 kV AC (50 Hz, 60 s)
Funktionalität: Funktionalität
Datenkommunikation (Bypass): Datenkommunikation (Bypass)
Eingangssignal: Temperatur
Ausgangssignal Strom: 4 mA ... 20 mA;20 mA ... 4 mA
Ausgangssignal Strom maximal: 23 mA
Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Konfiguration: Software;HART
Anzahl der Eingänge: 1
Ex-Installation (EPL): Gb;Div. 1
Ex i-Stromkreise (EPL): Ga;Div. 1
Messen: Messen
Verwendbare Sensortypen (RTD): Pt-, Ni-, Cu-Sensoren: 2-, 3-, 4-Leiter
Widerstandsbereich linear: 10 Ω ... 2000 Ω (Mindestmessspanne: 10 Ω)
Temperaturmessbereich: -250 °C ... 2500 °C (Bereich abhängig vom Sensortyp)
Messbereichsspanne Temperatur: ≥ 10 K (RTD);≥ 50 K (TC)
Verwendbare Sensortypen (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Strom: Signal: Strom
Bürde: (UL - 11 V) / 0,023 A
Sprungantwort (0-99%): 1 s (TC);1 s (RTD)
Galvanische Trennung Eingang/Ausgang: Galvanische Trennung Eingang/Ausgang
HART-Kodierung: FSK ± 0,5 mA
HART-Version: 7
Netzfrequenzfilter: 50/60 Hz
Kommunikationswiderstand: ≥ 250 Ω

Typ: MACX MCR-EX-1TS-I-OLP-SP

Abm.: (L x B x H) 113.7 x 12.5 x 116 mm

Anschluss: Push-in-Anschluss

Herst.-Teilenr.: 1145207

Breite: 12.5 mm

Höhe: 116 mm

Länge: 113.7 mm

Gewicht: 0.14 kg

UKCA: Ja

Produkt-Art: Temperaturmessumformer

Dokumente & Downloads

Datenblatt

Datenblatt 3564773 Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperaturmessumformer 1145207

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564773 Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP Temperaturmessumformer 1145207

Beschreibung

Ex i-Ausgangsschleifengespeister Temperaturmessumformer zur Übertragung von RTD- und TC-Sensorsignalen sowie von Widerstands- und Spannungsgebern über 4 mA ... 20 mA. HART, Ex i-Trennverstärker, Standardkonfiguration, Push-in-Anschluss
