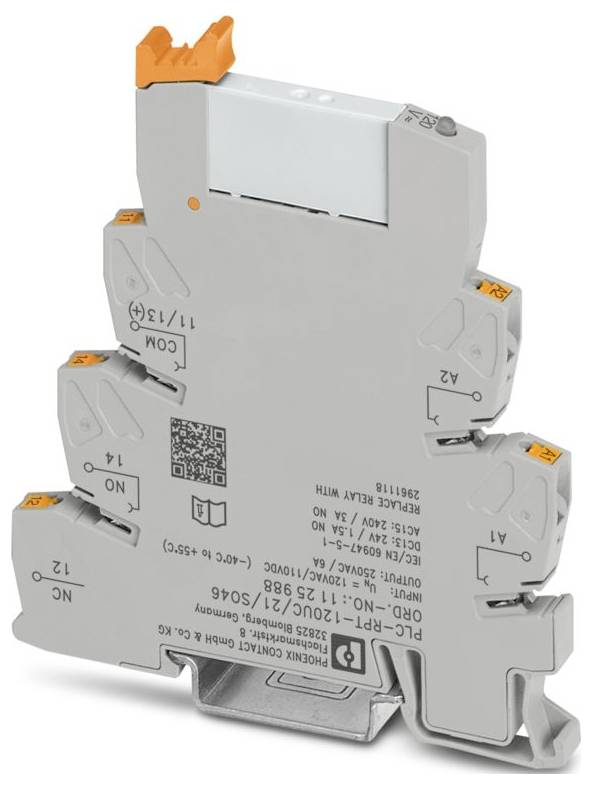

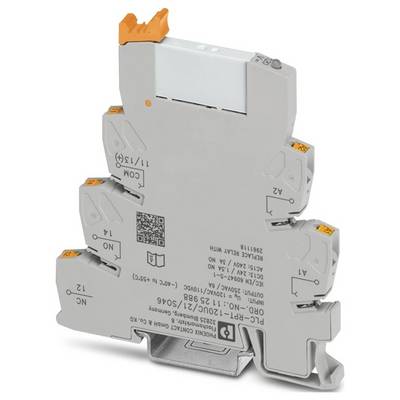

Name: Phoenix Contact PLC-RPT-120UC/21/SO46 Relaismodul 1 Wechsler 10 St.
Brand: Phoenix Contact
SKU: 3564579
Availability: InStock

Phoenix Contact PLC-RPT-120UC/21/SO46 Relaismodul 1 Wechsler 10 St.-0

Abbildung ähnlich

Produkt-Art

Relaismodul

Kontaktart

1 Wechsler

Schaltspannung (max.)

250 V DC/AC

Typ

PLC-RPT-120UC/21/SO46

Anschluss

Push-In-Federkraftanschluss

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 29. Okt.

32 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (226,05 € / Stück)

226,05 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Relaismodul

Technische Daten

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Breite: 6,2 mm
Höhe: 80 mm
Tiefe: 94 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Überspannungskategorie: III
Verschmutzungsgrad: 3
Abisolierlänge: 10 mm
Einbaulage: beliebig
Hinweis zum Betrieb: Der Berührschutz des Artikels muss (bei Spannungen > 25 V AC/60 V DC) durch den Anlagenerrichter sichergestellt werden. Es handelt sich um ein Einbaugerät ohne Schutz gegen direktes Berühren.
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Maximale Verlustleistung bei Nennbedingung: 0,84 W
Betriebsart: 100 % ED
CE: CE
Zertifikat: TAE0000196
Eingangsspannungsbereich: 93,6 V AC ... 168 V AC (20 °C);85,8 V DC ... 154 V DC (20 °C)
Montagehinweis: anreihbar ohne Abstand
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Schutzbeschaltung: Brückengleichrichter;RC-Glied
Schiffbau-Zulassung: Schiffbau-Zulassung
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC
Statusanzeige: LED (gelb)
Anwendung: Filter gegen Störeinflüsse
Kurzschlussstrom: 200 A (bedingter Kurzschlussstrom)
Einschaltstrom maximal: 10 A (4 s)
Isolierung: Sichere Trennung, verstärkte Isolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 11.12.2025
Eingangsnennspannung UN: 120 V AC;110 V DC
Typischer Eingangsstrom bei UN: 7 mA (50 Hz);8 mA (60 Hz)
Kontaktausführung: 1 Wechsler
Grenzdauerstrom: 6 A
UKCA: UKCA
Schiffbau-Daten: Schiffbau-Daten
Temperature: D
Humidity: A
Vibration: B/C
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 6 kV
Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT III (Relais)
Schutzart (Einbauort): IP54 (Einbauort)
Schalten: Schalten
Lebensdauer mechanisch: 2x 107 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 7 ms
Rückfallzeit typisch: 20 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgSnO, hartvergoldet
Schaltspannung minimal: 5 V (100 mA)
Schaltstrom minimal: 10 mA (12 V)
Abschaltleistung (ohmsche Last) maximal: 140 W (24 V DC);20 W (48 V DC);18 W (60 V DC);23 W (110 V DC);40 W (220 V DC);1500 VA (250 V AC)
Schaltleistung minimal: 0,12 W
Schaltvermögen: 2 A (bei 24 V, DC13);0,2 A (bei 110 V, DC13);0,1 A (bei 220 V, DC13);3 A (bei 24 V, AC15);3 A (bei 120 V, AC15);3 A (bei 230 V, AC15)
Netzfrequenz: 50/60 Hz
Nennspannung (aufgestecktes elektromechanisches Relais): 60 V DC
Ausgangssicherung: 4 A gL/gG NEOZED
Rückfallspannung typisch: 50 V AC

Produkt-Art: Relaismodul

Typ: PLC-RPT-120UC/21/SO46

Anschluss: Push-In-Federkraftanschluss

Ansprechspannung (min.): 93.6 V/AC

Ansprechspannung (max.): 168 V/AC

Ansprechzeit: 7 ms

Abfallzeit: 20 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgSnO + Hartvergoldung

Schaltspannung (max.): 250 V DC/AC

Max. Schaltleistung: 1500 VA

Mechanische Lebensdauer: 2x 107 Schaltspiele

Besonderheiten: steckbar

: IP20

Max. Temperatur: 85 °C

Min. Temperatur: -40 °C

Tiefe: 94 mm

Breite: 6.2 mm

Höhe: 80 mm

Abm.: (B x H x T) 6.2 x 80 x 94 mm

Inhalt: 10 St.

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Kontaktart

Schaltspannung (max.)

Verpackungsart

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU Relaismodul 2 Wechsler Piece 1 St.

Bestell-Nr.:3580328

Lieferung Mo., 5. Apr. 2027

68 Stück

Versand durch MultiTech Trading GmbH

2 Wechsler

250 V DC/AC

Piece

Stück

Min.: 1

Vielfache: 1

72,59 €^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodul 1 Wechsler Piece 10 St.

Bestell-Nr.:3580337

Lieferung Mo., 5. Apr. 2027

8 Set(s)

Versand durch MultiTech Trading GmbH

1 Wechsler

250 V DC/AC

Piece

Stück

Min.: 1

Vielfache: 1

700,90 €^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 Relaismodul 2 Wechsler Piece 1 St.

Bestell-Nr.:3580351

Lieferung Mo., 5. Apr. 2027

43 Stück

Versand durch MultiTech Trading GmbH

2 Wechsler

250 V DC/AC

Piece

Stück

Min.: 1

Vielfache: 1

115,52 €^*

Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodul 1 Wechsler Piece 1 St.

Bestell-Nr.:3580332

Lieferung Do., 29. Okt.

7 Stück

Versand durch Conrad Electronic

1 Wechsler

250 V DC/AC

Piece

Stück

Min.: 1

Vielfache: 1

16,80 €^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS Relaismodul 1 Wechsler 1 St.

Bestell-Nr.:3580121

Lieferung Mo., 30. Nov.

20 Stück

Versand durch PF items GmbH

1 Wechsler

250 V DC/AC

Stück

Min.: 6

Vielfache: 1

14,56 €^*

Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relaismodul 2 Schließer 1 St.

Bestell-Nr.:3565607

Lieferung Di., 10. Nov.

334 Stück

Versand durch PF items GmbH

2 Schließer

250 V DC/AC

Stück

Min.: 8

Vielfache: 1

10,81 €^*

Phoenix Contact PLC-RPT- 24DC/ 1AU/MS/SEN Relaismodul 1 Schließer Piece 1 St.

Bestell-Nr.:3580144

Lieferung Mo., 2. Nov.

31 Stück

Versand durch PF items GmbH

1 Schließer

250 V DC/AC

Piece

Stück

Min.: 7

Vielfache: 1

11,06 €^*

Phoenix Contact PLC-RPT- 24DC/1/CB1-6 Relaismodul 24 V/DC 1 St.

Bestell-Nr.:3582914

Lieferung Mo., 2. Nov.

510 Stück

Versand durch PF items GmbH

24 V/DC

Stück

Min.: 2

Vielfache: 1

38,62 €^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodul 2 Wechsler Piece 10 St.

Bestell-Nr.:3580284

Lieferung Do., 29. Okt.

26 Set(s)

Versand durch Conrad Electronic

2 Wechsler

250 V DC/AC

Piece

Stück

Min.: 1

Vielfache: 1

142,85 €^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodul 1 Wechsler 10 St.

Bestell-Nr.:3580297

Lieferung Do., 29. Okt.

19 Set(s)

Versand durch Conrad Electronic

1 Wechsler

250 V DC/AC

Stück

Min.: 1

Vielfache: 1

138,65 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relaismodul 1 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relaismodul 1 Wechsler 10 St.

Beschreibung

PLC-INTERFACE gegen Störströme bzw. Störspannungen auf der Steuerseite. Bestehend aus Grundklemme PLC-BPT-120UC/21/SO46 mit Push-in-Anschluss und steckbarem Miniaturrelais mit Leistungskontakt bis 6 A, 1 Wechsler, Eingangsspannung 120 V AC
