Name: Phoenix Contact PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855 Sicherheitsmodul 24 V/DC
Brand: Phoenix Contact
SKU: 3582935
Availability: BackOrder

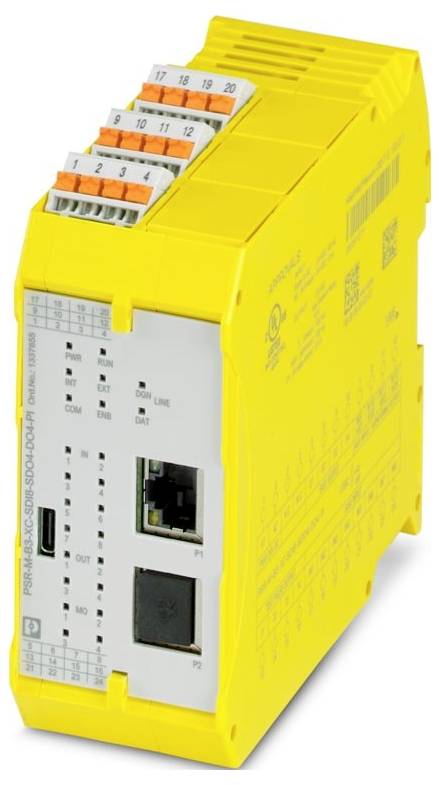

Phoenix Contact PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855 Sicherheitsmodul 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 1. Dez.

7 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH

Anzahl

Stück

Gesamt

746,09 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 7 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Sicherheitsmodul

Grundgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Federzuganschluss, Geeignet zur Überwachung von Positionsschaltern: ja, Geeignet zur Überwachung von NOT-AUS-Kreisen: ja, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: ja, Geeignet zur Überwachung von taktilen Sensoren: nein

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschlussart: USB Typ C
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14
Breite: 45,2 mm
Höhe: 107,74 mm
Tiefe: 113,6 mm
Material Gehäuse: Polyamid PA unverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -20 °C ... 70 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -30 °C ... 85 °C
Hinweis: T4: für -20 °C  Tamb  +50 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g
Abisolierlänge: 10 mm
Einbaulage: vertikal oder horizontal
ATEX: ATEX
Kennzeichnung: G3
Maximale Verlustleistung bei Nennbedingung: 9,85 W (bei max. zulässiger Belastung)
Schutzklasse: III
Kommunikationsprotokoll: PROFINET;EtherCAT®;EtherNet/IP™;Modbus/TCP
CE: CE
Zertifikat: ISA-S71.04
Anschlusstechnik: Anschlusstechnik
Leitungslänge: max. 100 m (je Ausgang)
Stromaufnahme: typ. 5,7 mA (typ. bei US);max. 7 mA (bei Ansteuerspannung 28,8 V DC)
Nennausgangsspannung: 24 V DC (Versorgung über A1)
Leiteranschluss: Leiteranschluss
Schaltfrequenz: max. 1/4 x tZyklus [Hz]
Montagehinweis: Derating beachten
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Spannung: 24 V DC (über A1)
Schutzbeschaltung: Serieller Verpolschutz;Überspannungserkennung | ja, bei 33 V DC
Statusanzeige: 1 x LED (grün), 1 x LED (orange), 1 x LED (blau);4 x LED (grün, gelb, rot);12 x LED (gelb);2 x LED (grün, rot)
Ausgangsspannungsbereich: 18,2 V DC ... 27,8 V DC (US - 1 V)
Benennung: A1/A2
Anwendung: Not-Halt;Lichtgitter;Schutztür;Sicheres Abschalten
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: max. 600 mA (Δt < 10 ms)
Beschreibung des Ausgangs: PNP, IEC 61131-2 Typ 0,1
Einschaltstrom maximal: 1,1 A (Δt = 3 s bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Grenzdauerstrom: 100 mA (je Kanal);400 mA (Summenstrom aller Ausgänge)
Leckstrom: max. 4,5 mA (im Low-Zustand)
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 4 A)
Bemessungssteuerspeisestrom IS: 120 mA (eff typ. bei allen Ausgängen inaktiv);100 mA (ohne Kommunikation über Netzwerk);185 mA (Stromspitzen alle 1,55 s mit Netzwerkkommunikation)
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Anzahl der Anschlüsse: 1
Zeiten: Zeiten
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
Filterzeit: 250 ms ±2 ms (Testpulsrate > 1 s)
Anzahl der Ausgänge: 4 (digital, PNP)
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Übertragungsrate: 100 MBit/s (Vollduplex)
Beschreibung des Eingangs: konfigurierbar (als Meldeausgang oder Reset-Eingang)
Anzahl der Eingänge: 4
Fehleranzeige: 2 x LED (rot)
Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
Eingangsspannungsbereich "1"-Signal: 11 V DC ... 28,8 V DC
Max. kapazitive Last: max. 470 nF
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 2,88 W (Ausgänge inaktiv)
Stopp-Kategorie: 0
Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
Eingangsstrombereich "0"-Signal: < 0,2 mA
Max. zulässiger Gesamtleitungswiderstand: 1,2 kΩ (Eingangs- und Reset-Kreis bei US)
Kurzschlussschutz: Ja (Selbstbegrenzung bei 1,1 A)
Entladeschaltung: Nein
Reaktionszeit: siehe Anwenderhandbuch
Schnittstellen: Tragschienen-TBUS für Anschluss an das Master-Modul, im Lieferumfang nicht enthalten
Absicherung: typ. 4 A (A1)
Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
Digital: Reset-Eingänge (FBK): Digital: Reset-Eingänge (FBK)
Digital: O1, O2, O3, O4: Digital: O1, O2, O3, O4
Max. induktive Last: max. 2,4 mH
Nennausgangsspannungsbereich: 18,6 V DC ... 28,2 V DC (US - 0,7 V)
Ausgangsspannung im ausgeschalteten Zustand: max. 0,1 V
Testimpulse: ≤ 200 µs (Testpulsbreite);Testpulsrate = 8 x tZyklus [ms];Keine Helltestpulse / High-Testpulse erlaubt.
Melden: MO1, MO2, MO3, MO4: Melden: MO1, MO2, MO3, MO4
Takt: T1, T2, T3, T4: Takt: T1, T2, T3, T4
Daten: Serviceschnittstelle: Daten: Serviceschnittstelle
Kabellänge max: 3 m
Daten: Lokalbus: Daten: Lokalbus
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung
Umgebungstemperatur (Betrieb) (ATEX): -20 °C ... 50 °C (Beim Einsatz im explosionsgefährdeten Bereich. Derating beachten)
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Umweltsimulationstest: Umweltsimulationstest
Daten: Netzwerk-Schnittstelle: Daten: Netzwerk-Schnittstelle

Produkt-Art: Sicherheitsmodul

Schnittstellen: USB-C
RJ45

Anzahl digitale Eingänge max.: 8

Anzahl Eingänge max.: 12

Anzahl Ausgänge max.: 12

Anzahl Transistor Ausgänge max.: 4

Betriebsspannung: 24 V/DC

Höhe: 107.74 mm

Länge: 113.6 mm

Breite: 45.2 mm

: IP20

Abm.: (L x B x H) 113.6 x 45.2 x 107.74 mm

Anschluss: Push-in-Anschluss

Herst.-Teilenr.: 1337855

Typ: PSR-M-B3-XC-SDI8-SDO4-DO4-PI

Ausführung: PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855

Montageart (Details): Tragschienenmontage

Widerstandsbereich linear: 1.2 kΩ

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -20 °C

Verwendbare Sensortypen: Positionsschaltern. NOT-AUS-Kreisen. optoelektronischen Schutzeinrichtungen

Tiefe: 113.6 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3582935 Phoenix Contact PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855 Sicherheitsmodul 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3582935 Phoenix Contact PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855 Sicherheitsmodul 24 V/DC

Beschreibung

Konfigurierbares Sicherheitsmodul (Basismodul), 8 SDI, 4 SDO, 4 Reset-DI oder 4 MO, 4 Takte, erweiterbar über TBUS, bis SIL 3, Cat. 4/PL e, steckbare Push-in-Klemme, TBUS-Verbinder liegt nicht bei, integrierte Gatewayfunktionalität, Extreme Conditions
