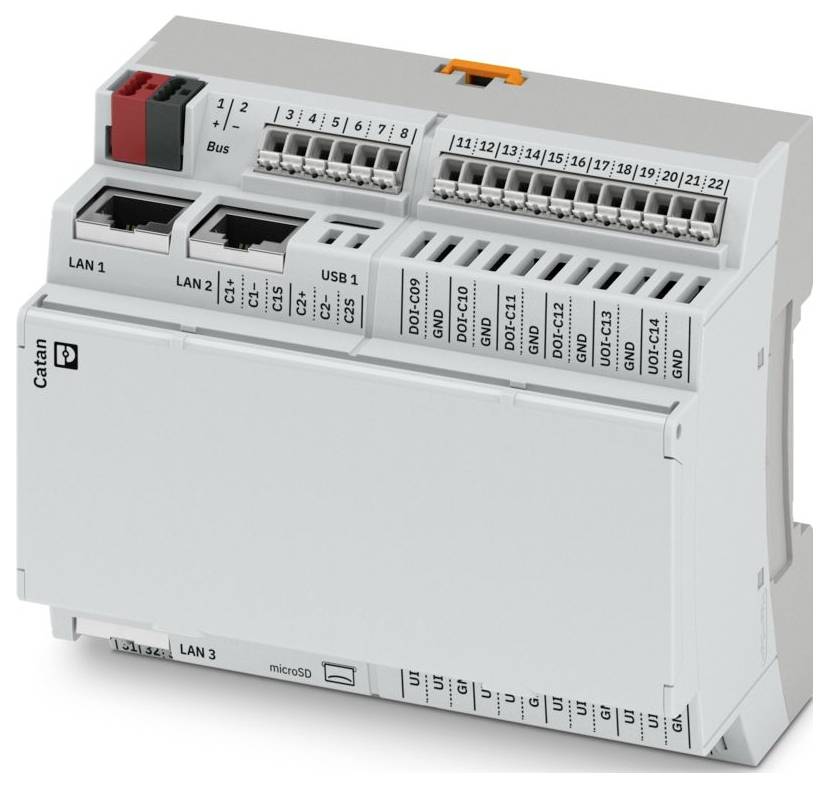

Phoenix Contact CATAN C1 EN 1371432 Steuerung 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (1.105,04 € / Stück)
1.394,12 €
-21 %
1.105,04 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: Catan
- Anschlussart: USB 2.0 Full speed, Buchse Typ C
- Leiterquerschnitt flexibel: 0,5 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm² (Leiteranschluss bei geöffneter Klemmstelle);0,34 mm² ... 1,5 mm² (Push-in-Anschluss)
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 89,7 mm
- Höhe: 68 mm
- Teilungseinheit: 6 TE (Tragschienengehäuse nach DIN 43871)
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -5 °C ... 50 °C (bis 3000 m üNN)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage (gemäß DIN EN 60715)
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Abisolierlänge: 10 mm
- Einbaulage: horizontal;Alternative Einbaulagen sind möglich, können jedoch zu einer thermischen Leistungsminderung führen.
- Länge: 107,6 mm
- Übertragungsgeschwindigkeit: max. 12 MBit/s
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Material: Polycarbonat (Gehäuse)
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 2 (Nutzung als Anschluss für Catan Control Panel und Peripherie, USB1 zusätzlich nutzbar als USB-Ethernet-Gadget)
- RS-485: RS-485
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis 3000 m üNN)
- Einsatzort: Einsatz in Innenräumen
- Betriebsart: Sink und Source
- Ethernet: Ethernet
- Übertragungslänge: max. 350 m (zwischen zwei Teilnehmern)
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: 2-Leiter
- Nennquerschnitt: 1,5 mm²
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Nennausgangsspannung: 24 V DC
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Schutzbeschaltung: Kurzschlussschutz;Überlastschutz;Schutz gegen DC-Fehlbeschaltung (max. 30 V)
- Versorgung: Versorgung
- Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6: : 5g
- Schock nach EN 60068-2-27/IEC 60068-2-27: : 30g
- Dauerschock nach EN 60068-2-27/IEC 60068-2-27: : 10g
- Luftdruck (Lagerung/Transport): 58 kPa ... 106 kPa (bis 4500 m üNN)
- Stromaufnahme typisch: 350 mA (ohne externe Last);400 mA (mit Display)
- Stromaufnahme maximal: max. 3,6 A
- Hinweis zur Anschlussart: Single Pair Ethernet (SPE) 10BASE-T1L, geschirmt
- Eingangsstrom: 1 mA
- Eingangsfrequenz: max. 20 Hz (Signal wird entprellt)
- Ausgangsstrom: max. 500 mA
- Besondere Eigenschaften: Entwicklungsprozess zertifiziert nach IEC 62443-4-1
- Funktionalität: Funktionalität
- Anzahl der Ausgänge: 4
- Benennung Eingang: Zählereingänge
- Benennung Ausgang: Digitale Ausgänge
- Eingangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA
- Beschreibung des Eingangs: Offener/geschlossener Kontakt
- Eingangssignal Spannung: 0 V ... 10 V
- Ausgangssignal Spannung: 0 V ... 10 V
- USB: USB
- Eingangsspannungsbereich "0"-Signal: -3 V DC ... 5 V DC (Ein offener Eingang liefert immer ein 0-Signal.)
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
- Farbe (Gehäuseoberteil): lichtgrau (RAL 7035)
- Farbe (Gehäuseunterteil): grau (RAL 7042)
- Eingangswiderstand Spannungseingang: > 5 MΩ
- Auflösung (Strom): 0,01 mA
- Auflösung (Spannung): 1 mV
- Zulässige Leitungslänge: max. 30 m (für die Einhaltung der Anforderungen nach CE und zur Übereinstimmung mit der EMV-Richtlinie)
- Echtzeituhr: integriert (kapazitiv gepuffert)
- Systemvoraussetzungen: Systemvoraussetzungen
- Unterstützte Programmiersprachen: Niagara Framework®
- Nenneingangsspannung UIN: 24 V DC
- Installationsort: Unterverteilung;Schaltschrank
- Nennlast ohmsch: 12 W (48 Ω)
- Rückspannungsfestigkeit gegen kurze Impulse: rückspannungsfest
- Toleranz, relativ: max. 1 % (für Widerstände > 200 Ω)
- Toleranz, absolut: max. 0,5 K (Leitungswiderstand max. 2 Ω (30 m Kupferkabel mit d = 0,8 mm))
- Ausgangsstrom im ausgeschalteten Zustand: max. 1,4 mA
- Verhalten bei Überlast: Auto-Restart
- Auflösung: 1 Impuls
- Remanenter Datenspeicher: 5 GByte (eMMC);512 kByte (MRAM, Zusatzspeicher)
- Arbeitsspeicher: 1024 MByte (LPDDR4-RAM)
- Engineering-Werkzeug: Emalytics
- Versorgungsspannung (DC): 24 V DC
- Konformität zu EMV-Richtlinien: Prüfung der Störfestigkeit nach EN IEC 63044-5-2 Transiente Überspannung (Surge) Kriterium B;Prüfung der Störfestigkeit nach EN IEC 63044-5-2 Schnelle Transienten (Burst) Kriterium A, ±500 V,Kriterium B, ±1000 V;Prüfung der Störfestigkeit nach EN IEC 63044-5-2 Elektromagnetische Felder Kriterium A, Feldstärke: 10 V/m;Prüfung der Störfestigkeit nach EN IEC 63044-5-2 Entladung statischer Elektrizität (ESD) Kriterium A, ±4 kV Kontaktentladung, ±8 kV Luftentladung;Prüfung der Störfestigkeit nach EN IEC 63044-5-2 Leitungsgeführte Störgrößen Kriterium A, Prüfspannung 10 V;Prüfung der Störaussendung nach EN IEC 63044-5-2 Klasse B
- Abmessungen ohne aufgestecktes Display: Abmessungen ohne aufgestecktes Display
- Abmessungen mit aufgestecktem Display: Abmessungen mit aufgestecktem Display
- Erweiterungsbus (Link-Bus): Erweiterungsbus (Link-Bus)
- Analog: Universaleingang: Analog: Universaleingang
- Toleranz, absolut (mA): max. 0,05 mA (Die Messung erfordert einen externen Parallelwiderstand von 68 Ω.)
- Toleranz, absolut (V): max. 25 mV
- Verwendbarer Sensortyp (RTD): Ni 1000;LG-Ni 1000
- Temperaturbereich: -30 °C ... 150 °C (NTC 10k);-15 °C ... 150 °C (NTC 20k)
- Temperaturauflösung: 0,1 K
- Verwendbarer Sensortyp (TC): NTC 10k;NTC 20k;NTC 10k Pre
- Widerstandsbereich: 0 Ω ... 180 kΩ
- Auflösung (Widerstand): 0,1 Ω
- Digital: Universaleingang: Digital: Universaleingang
- Hinweis Eingang: Jeden Universalausgang können Sie als digitalen Eingang parametrieren. Siehe Tabelle "Funktion "Digitaler Eingang"".
- Eingangswiderstandsbereich: > 15 kΩ
- Zähler: Universaleingang: Zähler: Universaleingang
- Prüfspannung: Erweiterungsbus / Logik: 500 V AC, 50 Hz, 1 min
- Prüfspannung: Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
- Trusted Platform Module: TPM 2.0
- Prüfspannung: LAN / Logik: 500 V AC, 50 Hz, 1 min
- Prüfspannung: TP / Logik: 500 V AC, 50 Hz, 1 min
- Prüfspannung: RS-485 / Logik: 500 V AC, 50 Hz, 1 min
- Strombelastbarkeit (Klemmpunkte): 13,5 A
- Strombelastbarkeit (Durchleitung zwischen den Klemmpunkten): 4 A
- Digital: Digitaler Eingang (DOI): Digital: Digitaler Eingang (DOI)
- Digital: Universalausgang: Digital: Universalausgang
- Zähler: Digitaler Eingang (DOI): Zähler: Digitaler Eingang (DOI)
- Analog: Universalausgang: Analog: Universalausgang
- Ausgangsstrom (je Kanal): max. 10 mA
- Digital: Digitaler Ausgang (DOI): Digital: Digitaler Ausgang (DOI)
- Hinweis Ausgang: Die technischen Daten sind identisch zu den Daten der digitalen Ausgänge mit Funktion "Digitaler Eingang" (DOI).
- Verhalten beim Spannungsabschalten: Der Ausgang folgt der Spannungsversorgung unverzögert
- Anschlüsse 1 ... 2 (TP-Busanschluss): Anschlüsse 1 ... 2 (TP-Busanschluss)
- Anschlüsse 3 ... 62 (Spannungsversorgung, Link-Bus, I/O): Anschlüsse 3 ... 62 (Spannungsversorgung, Link-Bus, I/O)
- Bus für die Raumautomation: Bus für die Raumautomation
- Produkt-Art
Steuerung
- Schnittstellen
USB-C
RJ45
- Anzahl Ausgänge max.
4
- Betriebsspannung
24 V/DC
- Höhe
60.7 mm
- Länge
107.6 mm
- Breite
89.7 mm
IP20
- Abm.
(L x B x H) 107.6 x 89.7 x 60.7 mm
- Anschluss
Push-in-Anschluss
- Herst.-Teilenr.
1371432
- Typ
CATAN C1 EN
- Montageart (Details)
Tragschienenmontage
- Tiefe
60.7 mm
107.6 mm
91 mm
60.7 mm
0
4
0
0
DC
5242880 kByte
3
0
0
2
2
0
0
FALSE
ohne
ohne
TRUE
FALSE
FALSE
0
0
FALSE
FALSE
FALSE
FALSE
ohne
ohne
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3583185 Phoenix Contact CATAN C1 EN 1371432 Steuerung 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3583185 Phoenix Contact CATAN C1 EN 1371432 Steuerung 24 V/DC
Beschreibung
Steuerung für die Gebäudeautomation. 14 konfigurierbare Ein- und Ausgänge. Schnittstellen: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP für Raumautomation, 2 x SPE für Catan-Erweiterungsmodule. Lokale Vorrangbedienung über Catan Control Panel.
