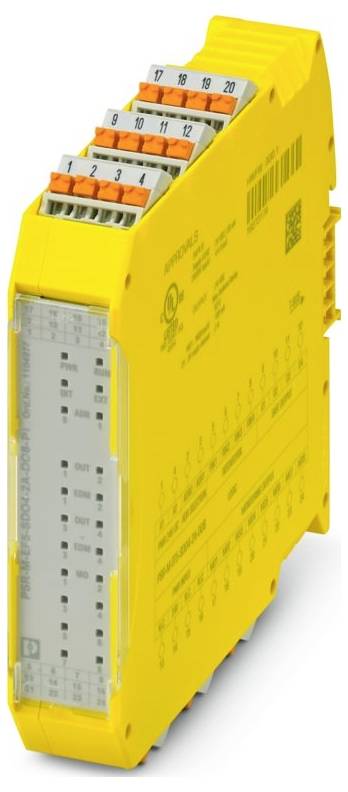

Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 Erweiterungsmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
14 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH
Anzahl
Gesamt
356,26 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Erweiterungsmodul
- Erweiterungsgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Federzuganschluss, DC, 24 V, Geeignet zur Überwachung von NOT-AUS-Kreisen: nein, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein, Geeignet zur Überwachung von Magnetschaltern: nein
Technische Daten
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Breite: 22,61 mm
- Höhe: 107,74 mm
- Tiefe: 113,6 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 8,05 W (bei max. zulässiger Belastung)
- Schutzklasse: III
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Leitungslänge: max. 100 m (je Ausgang)
- Stromaufnahme: typ. 10 mA (typ. bei US);max. 13 mA (bei Ansteuerspannung 28,8 V DC)
- Nennausgangsspannung: 24 V DC (Versorgung über A1)
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: max. 1/4 x tZyklus [Hz]
- Montagehinweis: Derating beachten
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Spannung: 24 V DC (über 24V)
- Schutzbeschaltung: Antiparalleler Verpolschutz
- Statusanzeige: 12 x LED (gelb);4 x LED (grün, gelb, rot);1 x LED (grün), 2 x LED (orange)
- Ausgangsspannungsbereich: 18,2 V DC ... 27,8 V DC (US - 1 V)
- Benennung: 24V/A2
- Anwendung: Sicheres Abschalten
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: max. 2,5 A (Δt 1 ms)
- Beschreibung des Ausgangs: PNP, IEC 61131-2 Typ 0,1;nicht sicherheitsgerichtet;Referenzmasse A2
- Einschaltstrom maximal: 1,1 A (Δt = 3 s bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Grenzdauerstrom: 100 mA (je Kanal);0,8 A (Summenstrom aller digitalen Meldeausgänge)
- Leckstrom: max. 100 µA
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 5 A)
- Bemessungssteuerspeisestrom IS: < 0,5 mA (Ausgänge inaktiv);max. 20 mA (Ausgänge aktiv, ohne Last)
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Zeiten: Zeiten
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen 24 V Versorgung und I/Os zum Gehäuse
- Filterzeit: 250 ms ±2 ms (Testpulsrate > 500 ms)
- Anzahl der Ausgänge: 8
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
- Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Beschreibung des Eingangs: IEC 61131-2 Typ 3
- Anzahl der Eingänge: 4
- Fehleranzeige: 2 x LED (rot)
- Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 28,8 V DC
- Max. kapazitive Last: max. 820 nF
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Leistungsaufnahme an US: < 12 mW (Ausgänge inaktiv);max. 0,48 W (Ausgänge aktiv, ohne Last)
- Stopp-Kategorie: 0
- Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
- Eingangsstrombereich "0"-Signal: < 1 mA
- Max. zulässiger Gesamtleitungswiderstand: 1,2 kΩ (Eingangs- und Reset-Kreis bei US)
- Ohmsche Last: min. 180 Ω (Grenzdauerstrom beachten)
- Kurzschlussschutz: Ja (Selbstbegrenzung bei 1,1 A)
- Entladeschaltung: Nein
- Reaktionszeit: siehe Anwenderhandbuch
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
- Digital: O1, O2, O3, O4: Digital: O1, O2, O3, O4
- Max. induktive Last: max. 2,4 mH
- Nennausgangsspannungsbereich: 18,6 V DC ... 28,2 V DC (US - 0,6 V)
- Ausgangsspannung im ausgeschalteten Zustand: max. 0,1 V
- Testimpulse: < 120 µs (Testpulsbreite Low-Testpulse);≥ 650 ms (Testpulsrate Low-Testpulse);< 150 µs (Testpulsbreite, High-Testpulse);≥ 1,5 s (Testpulsrate, High-Testpulse)
- Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
- Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung
- Digital: Reset-Eingänge (FBK1, FBK2, FBK3, FBK4): Digital: Reset-Eingänge (FBK1, FBK2, FBK3, FBK4)
- Melden: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8: Melden: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8
- Produkt-Art
Erweiterungsmodul
- Schnittstellen
TBUS-Schnittstelle
- Anzahl digitale Eingänge max.
4
- Anzahl Eingänge max.
4
- Anzahl Ausgänge max.
12
- Anzahl Transistor Ausgänge max.
12
- Betriebsspannung
24 V/DC
- Höhe
107.74 mm
- Länge
113.6 mm
- Breite
22.61 mm
IP20
- Abm.
(L x B x H) 113.6 x 22.61 x 107.74 mm
- Anschluss
Push-in-Anschluss
- Herst.-Teilenr.
1104977
- Typ
PSR-M-EF5-SDO4-2A-DO8-PI
- Ausführung
PSR-M-EF5-SDO4-2A-DO8-PI 1104977
- Montageart (Details)
Tragschienenmontage
- Max. Umgebungstemperatur
55 °C
- Min. Umgebungstemperatur
-10 °C
- Tiefe
113.6 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3564007 Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 Erweiterungsmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3564007 Phoenix Contact PSR-M-EF5-SDO4-2A-DO8-PI 1104977 Erweiterungsmodul 24 V/DC
Beschreibung
Sicheres Erweiterungsmodul mit 4 sicheren Ausgängen (2 A), 4 Reset-Eingänge, 8 Meldeausgänge, TBUS-Schnittstelle, bis SIL 3, Cat. 4/PL e, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
