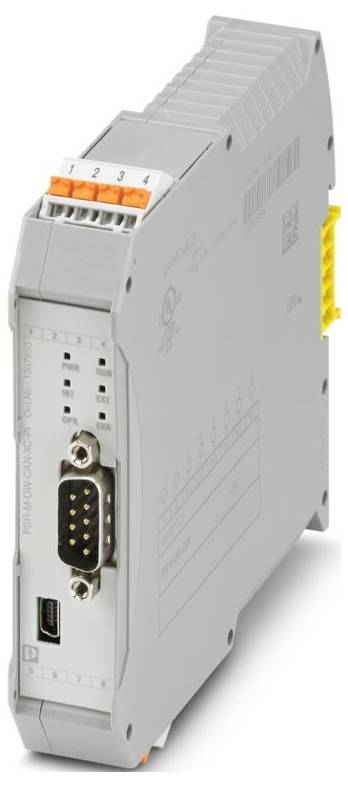

Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 Datenschnittstelle 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
509,66 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Anschlussart: USB 2.0 Hi-Speed
- Breite: 22,61 mm
- Höhe: 107,74 mm
- Tiefe: 115,95 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 70 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Hinweis: T4: für -10 °C Tamb +50 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- ATEX: ATEX
- Kennzeichnung: G3
- Maximale Verlustleistung bei Nennbedingung: 1 W
- Kommunikationsprotokoll: CANopen®
- CE: CE
- Zertifikat: ISA-S71.04
- Montagehinweis: Derating beachten
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Schutzbeschaltung: Serieller Verpolschutz
- Statusanzeige: 1 x LED (grün), 1 x LED (grün, rot) 1 x LED (rot)
- Benennung: A1/A2
- Versorgung: Versorgung
- Farbe (Gehäuse): grau (RAL 7042)
- Einschaltstrom: 11,194 A (Δt = 2 ms bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 4 A)
- Bemessungssteuerspeisestrom IS: typ. 35 mA (ohne Netzwerkanschluss);typ. 40 mA (bei Netzwerkanschluss)
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV
- Filterzeit: typ. 5 ms (bei Spannungseinbrüchen bei Us)
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Übertragungsrate: max. 1 MBit/s
- Fehleranzeige: 2 x LED (rot)
- Leistungsaufnahme an US: typ. 1 W (bei Netzwerkanschluss)
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
- Daten: Serviceschnittstelle: Daten: Serviceschnittstelle
- Kabellänge max: 3 m
- Daten: Lokalbus: Daten: Lokalbus
- Umgebungstemperatur (Betrieb) (ATEX): -10 °C ... 50 °C (Beim Einsatz im explosionsgefährdeten Bereich. Derating beachten)
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Umweltsimulationstest: Umweltsimulationstest
- Daten: Netzwerk-Schnittstelle: Daten: Netzwerk-Schnittstelle
- Produkt-Art
Datenschnittstelle
- Schnittstellen
USB 2.0 Hi-Speed
- Betriebsspannung
24 V/DC
- Höhe
107.74 mm
- Länge
115.95 mm
- Breite
22.61 mm
IP20
- Abm.
(L x B x H) 115.95 x 22.61 x 107.74 mm
- Anschluss
Push-in-Anschluss
- Herst.-Teilenr.
1337853
- Typ
PSR-M-GW-CAN-XC-PI
- Ausführung
PSR-M-GW-CAN-XC-PI
- Montageart (Details)
Tragschienenmontage
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-10 °C
- Tiefe
115.95 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3582932 Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 Datenschnittstelle 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582932 Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 Datenschnittstelle 24 V/DC
Beschreibung
Gateway für die Anbindung eines PSR-M-Basismoduls an eine übergeordnete Steuerung, CANopen®, TBUS-Schnittstelle, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
Lieferumfang
- Geliefert wird: Phoenix Contact Datenschnittstelle PSR-M-GW-CAN-XC-PI, Verpackungseinheit: 1 Stk., EAN: 4063151640064
