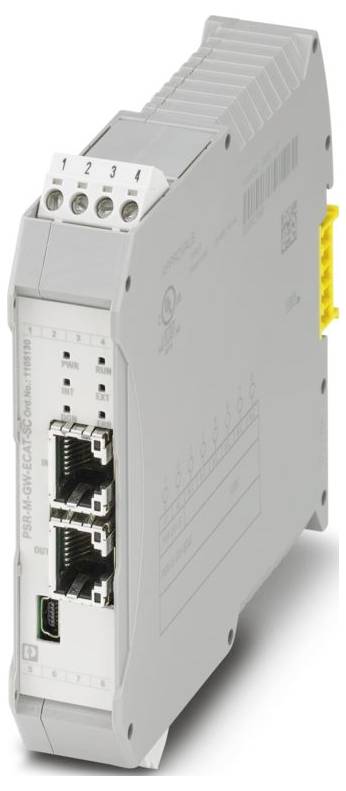

Phoenix Contact PSR-M-GW-ECAT-SC 1105130 Datenschnittstelle 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
391,97 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Datenschnittstelle
- 19,2..28,8 V, DC, Unterstützt Protokoll für EtherNet/IP: nein, Funkstandard Bluetooth: nein, Funkstandard WLAN 802.11: nein, Funkstandard GPRS: nein, IO-Link Master: nein, Systemkomponente: ja, Schutzart (IP): IP20, Mit Potentialtrennung: nein, Feldbusanschluss über seperaten Buskoppler möglich: ja, Tragschienenmontage möglich: ja, Wand-/Direktmontage möglich: nein
Eco contribution recycling symbols
Technische Daten
- Anschlussart: USB 2.0 Hi-Speed
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 ... 0,6 Nm
- Breite: 22,61 mm
- Höhe: 112,58 mm
- Tiefe: 113,6 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Hinweis: IN, OUT
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 7 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 1,7 W
- Schutzklasse: III (EN 50178)
- Kommunikationsprotokoll: EtherCAT®
- CE: CE
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Schutzbeschaltung: Serieller Verpolschutz;Suppressordiode
- Statusanzeige: 1 x LED (grün), 1 x LED (grün, rot) 1 x LED (rot)
- Benennung: A1/A2
- Versorgung: Versorgung
- Farbe (Gehäuse): grau (RAL 7042)
- Einschaltstrom: < 2,2 A (Δt = 1 ms bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 4 A)
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV
- Filterzeit: typ. 5 ms (bei Spannungseinbrüchen bei Us)
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Fehleranzeige: 2 x LED (rot)
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
- Daten: Serviceschnittstelle: Daten: Serviceschnittstelle
- Kabellänge max: 3 m
- Daten: Netzwerk-Schnittstelle: Daten: Netzwerk-Schnittstelle
- Produkt-Art
Datenschnittstelle
- Schnittstellen
USB 2.0 Hi-Speed
RJ45
- Betriebsspannung
24 V/DC
- Höhe
112.58 mm
- Länge
113.6 mm
- Breite
22.61 mm
IP20
- Abm.
(L x B x H) 113.6 x 22.61 x 112.58 mm
- Anschluss
Schraubanschluss
- Herst.-Teilenr.
1105130
- Typ
PSR-M-GW-ECAT-SC
- Ausführung
PSR-M-GW-ECAT-SC
- Montageart (Details)
Tragschienenmontage
- Max. Umgebungstemperatur
55 °C
- Min. Umgebungstemperatur
-10 °C
- Tiefe
113.6 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3563963 Phoenix Contact PSR-M-GW-ECAT-SC 1105130 Datenschnittstelle 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3563963 Phoenix Contact PSR-M-GW-ECAT-SC 1105130 Datenschnittstelle 24 V/DC
Beschreibung
Gateway für die Anbindung eines PSR-M-Basismoduls an eine übergeordnete Steuerung, EtherCAT®, TBUS-Schnittstelle, steckbare Schraubklemme, TBUS-Verbinder liegt bei
Ausführung
- Ausstattung: 19,2..28,8 V, DC
Lieferumfang
- Geliefert wird: Phoenix Contact Datenschnittstelle PSR-M-GW-ECAT-SC, Verpackungseinheit: 1 Stk., EAN: 4055626971094
