Phoenix Contact PSR-M-GW-ETH-PI 1105107 Datenschnittstelle 24 V/DC kaufen

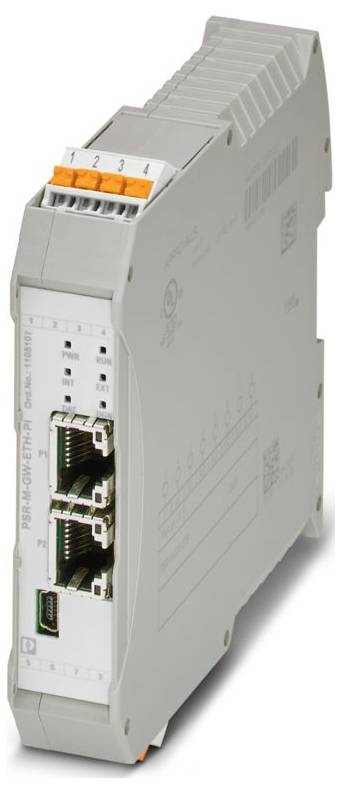

Phoenix Contact PSR-M-GW-ETH-PI 1105107 Datenschnittstelle 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (373,95 € / Stück)

373,95 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschlussart: USB 2.0 Hi-Speed
Breite: 22,61 mm
Höhe: 107,74 mm
Tiefe: 113,6 mm
Material Gehäuse: Polyamid PA unverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Abisolierlänge: 10 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 1,92 W
Schutzklasse: III (EN 50178)
Kommunikationsprotokoll: EtherNet/IP™
CE: CE
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Schutzbeschaltung: Serieller Verpolschutz;Suppressordiode
Statusanzeige: 1 x LED (grün), 2 x LED (grün, rot)
Benennung: A1/A2
Versorgung: Versorgung
Farbe (Gehäuse): grau (RAL 7042)
Einschaltstrom: < 2,2 A (Δt = 1 ms bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 4 A)
Bemessungssteuerspeisestrom IS: typ. 60 mA (ohne Netzwerkanschluss);typ. 70 mA (1 Netzwerkanschluss);typ. 80 mA (2 Netzwerkanschlüsse)
Anzahl der Anschlüsse: 1
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV
Filterzeit: typ. 5 ms (an A1 bei Spannungseinbrüchen bei Us)
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Übertragungsrate: 100 MBit/s
Fehleranzeige: 2 x LED (rot)
Leistungsaufnahme an US: typ. 1,68 W (1 Netzwerkanschluss);typ. 1,92 W (2 Netzwerkanschlüsse)
Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
Daten: Serviceschnittstelle: Daten: Serviceschnittstelle
Kabellänge max: 3 m
Daten: Netzwerk-Schnittstelle: Daten: Netzwerk-Schnittstelle

Produkt-Art: Datenschnittstelle

Schnittstellen: USB 2.0 Hi-Speed
RJ45

Betriebsspannung: 24 V/DC

Höhe: 107.74 mm

Länge: 113.6 mm

Breite: 22.61 mm

: IP20

Abm.: (L x B x H) 113.6 x 22.61 x 107.74 mm

Anschluss: Push-in-Anschluss

Display: Ja

Herst.-Teilenr.: 1105107

Typ: PSR-M-GW-ETH-PI

Ausführung: PSR-M-GW-ETH-PI

Montageart (Details): Tragschienenmontage

Max. Umgebungstemperatur: 55 °C

Min. Umgebungstemperatur: -10 °C

Tiefe: 113.6 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563910 Phoenix Contact PSR-M-GW-ETH-PI 1105107 Datenschnittstelle 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563910 Phoenix Contact PSR-M-GW-ETH-PI 1105107 Datenschnittstelle 24 V/DC

Beschreibung

Gateway für die Anbindung eines PSR-M-Basismoduls an eine übergeordnete Steuerung, EtherNet/IP™, TBUS-Schnittstelle, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
