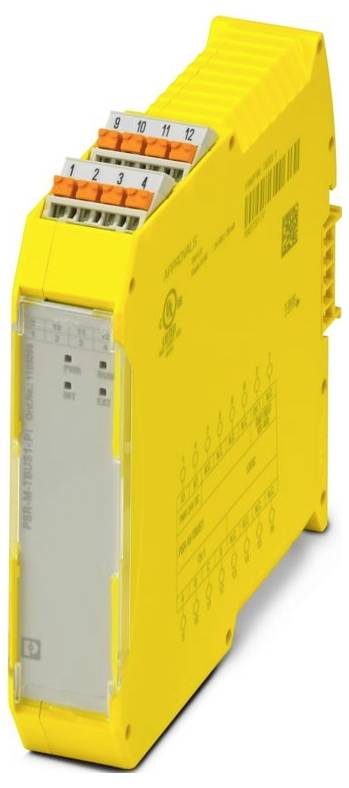

Phoenix Contact PSR-M-TBUS1-PI 1105096 Erweiterungsmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
202,44 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Erweiterungsmodul
- Erweiterungsgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Federzuganschluss, DC, 24 V, Geeignet zur Überwachung von NOT-AUS-Kreisen: nein, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein, Geeignet zur Überwachung von Magnetschaltern: nein
Eco contribution recycling symbols
Technische Daten
- Anschlussart: Klemme
- Breite: 22,61 mm
- Höhe: 107,74 mm
- Tiefe: 113,6 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Hinweis: Beachten Sie die Anforderungen an das Übertragungskabel gemäß Datenblattkapitel "Verdrahtung".
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 0,5 W
- Schutzklasse: III
- Kommunikationsprotokoll: RS-485
- CE: CE
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Schutzbeschaltung: Serieller Verpolschutz;Varistor
- Statusanzeige: 1 x LED (grün)
- Benennung: A1/A2
- Anwendung: Lokalbusverlängerung
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: max. 8 A (Δt = 200 µs bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 1 A)
- Bemessungssteuerspeisestrom IS: typ. 21 mA (bei US)
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse
- Filterzeit: typ. 20 ms (bei Spannungseinbrüchen bei Us)
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Fehleranzeige: 2 x LED (rot)
- Leistungsaufnahme an US: typ. 0,5 W
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
- Anzuschließende Bremse: Anzuschließende Bremse
- Daten: Lokalbusverlängerung: Daten: Lokalbusverlängerung
- Produkt-Art
Erweiterungsmodul
- Schnittstellen
Tragschienen-TBUS. RS-485
- Betriebsspannung
24 V/DC
- Höhe
107.74 mm
- Länge
113.6 mm
- Breite
22.61 mm
IP20
- Abm.
(L x B x H) 113.6 x 22.61 x 107.74 mm
- Anschluss
Push-in-Anschluss
- Herst.-Teilenr.
1105096
- Typ
PSR-M-TBUS1-PI
- Ausführung
PSR-M-TBUS1-PI
- Montageart (Details)
Tragschienenmontage
- Max. Umgebungstemperatur
55 °C
- Min. Umgebungstemperatur
-10 °C
- Tiefe
113.6 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3564184 Phoenix Contact PSR-M-TBUS1-PI 1105096 Erweiterungsmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3564184 Phoenix Contact PSR-M-TBUS1-PI 1105096 Erweiterungsmodul 24 V/DC
Beschreibung
Sicheres Erweiterungsmodul zur Lokalbusverlängerung, 1 Funktionskanal, TBUS-Schnittstelle, bis SIL 3, Cat. 4/PL e, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
Ausführung
- Ausstattung: DC, 24 V
Lieferumfang
- Geliefert wird: Phoenix Contact Erweiterungsmodul PSR-M-TBUS1-PI, Verpackungseinheit: 1 Stk., EAN: 4055626975139
