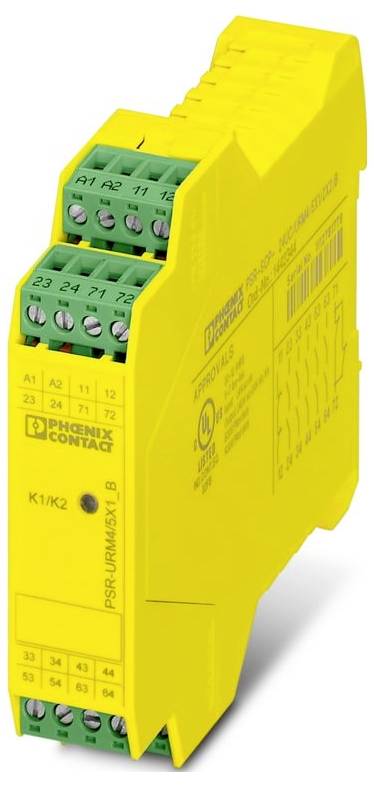

Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Erweiterungsmodul
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
36 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH
Anzahl
Gesamt
135,66 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Erweiterungsmodul
- Erweiterungsgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Schraubanschluss, Geeignet zur Überwachung von NOT-AUS-Kreisen: nein, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein, Geeignet zur Überwachung von Magnetschaltern: nein
Technische Daten
- Produktfamilie: PSRclassic
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 22,5 mm
- Höhe: 99 mm
- Tiefe: 114,5 mm
- Material Gehäuse: PA
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g
- Abisolierlänge: 7 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 16,6 W (US = 26,4 V, IL² = 72 A², PGesamt max = 2,2 W + 14,4 W)
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: typ. 75 mA
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: max. 0,5 Hz
- Montagehinweis: siehe Derating-Kurve
- Einsatzhöhe: max. 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 75 %
- Schock: 15g
- Schutzbeschaltung: Suppressordiode
- Schaltspannung: min. 5 V AC/DC;max. 250 V AC/DC
- Anwendung: Erweiterungsmodul
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: min. 10 mA;max. 6 A
- Beschreibung des Ausgangs: Diagnosekontakt, 2 NC in Reihe, potenzialfrei
- Betriebsspannungsanzeige: 1 x LED (grün)
- Kontaktausführung: 1 Rückmeldestrompfad
- Grenzdauerstrom: 6 A
- Bemessungsisolationsspannung: 250 V
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Lebensdauer mechanisch: 10x 106 Schaltspiele
- Rückfallzeit typisch: < 20 ms (bei Us/bei Ansteuerung über A1)
- Kontaktmaterial: AgSnO2
- Schaltvermögen: 1,5 A (AC15);3 A (DC13)
- Ausgangssicherung: 10 A (gL/gG)
- Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
- Zeiten: Zeiten
- Typ. Anzugszeit bei Us: < 25 ms (bei Us/bei Ansteuerung über A1)
- Wiederbereitschaftszeit: < 1 s
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
- Anzahl der Ausgänge: 1
- Schaltleistung: min. 50 mW
- Quadr. Summenstrom: 36 A2
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e (in Verbindung mit geeignetem Auswertegerät)
- Safety Integrity Level (SIL): 3 (in Verbindung mit geeignetem Auswertegerät)
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 %
- Beschreibung des Eingangs: sicherheitsgerichtet
- Anzahl der Eingänge: 1
- Eingangsspannungsbereich "1"-Signal: 19,2 V ... 26,4 V
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Stopp-Kategorie: 0
- Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
- Sicherheitstechnische Daten: IEC 61508 - Low-Demand: Sicherheitstechnische Daten: IEC 61508 - Low-Demand
- Max. zulässiger Gesamtleitungswiderstand: 25 Ω
- Relais: Freigabestrompfade (23/24 ... 63/64): Relais: Freigabestrompfade (23/24 ... 63/64)
- Relais: Meldestrompfad (71/72): Relais: Meldestrompfad (71/72)
- Relais: Rückmeldestrompfad (11/12): Relais: Rückmeldestrompfad (11/12)
- Digital: A1: Digital: A1
- Produkt-Art
Erweiterungsmodul
- Anzahl Eingänge max.
1
- Anzahl Ausgänge max.
7
- Anzahl Relais Ausgänge max.
1
- Höhe
99 mm
- Länge
114.5 mm
- Breite
22.5 mm
IP20
- Abm.
(L x B x H) 114.5 x 22.5 x 99 mm
- Anschluss
Schraubanschluss
- Display
Ja
- Herst.-Teilenr.
1442344
- Typ
PSR-SCP- 24DC/URM4/5X1/2X2/B
- Ausführung
PSR-SCP- 24DC/URM4/5X1/2X2/B
- Montageart (Details)
Tragschienenmontage
- Max. Umgebungstemperatur
55 °C
- Min. Umgebungstemperatur
-20 °C
- Tiefe
114.5 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3583706 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Erweiterungsmodul
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3583706 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Erweiterungsmodul
Beschreibung
1- oder 2-kanalige Kontakterweiterung, 5 Schließer, 1 Öffner, 1 Rückmeldestrompfad, zusammen mit Basisgerät bis Cat. 4 PL e nach EN ISO 13849 sichere Trennung, Breite: 22,5 mm, steckbare Schraubklemme
Lieferumfang
- Geliefert wird: Phoenix Contact Erweiterungsmodul PSR-SCP- 24D#1442344, Verpackungseinheit: 1 Stk., EAN: 4063151823566
