Name: Phoenix Contact REL-MR-230AC/21-21 Printrelais 230 V/AC 8 A 2 Wechsler 1 St.
Brand: Phoenix Contact
SKU: 745530
Availability: InStock

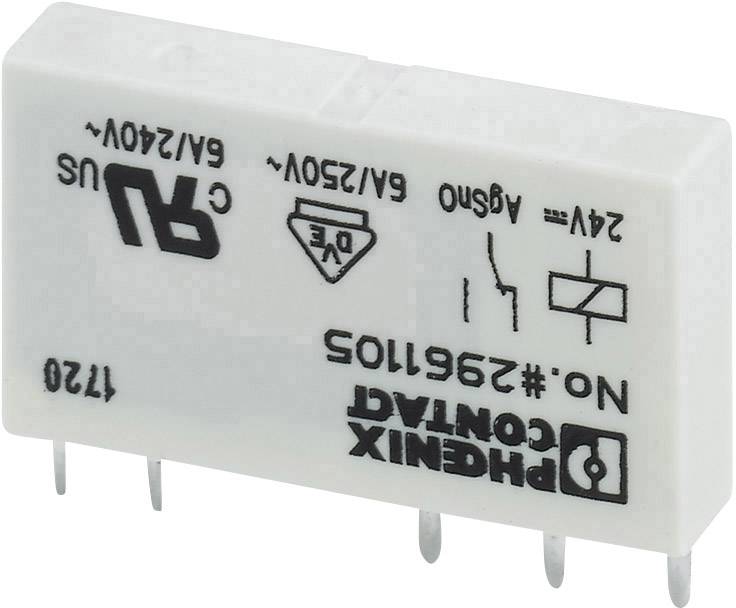

Ein rechteckiges elektromagnetisches Relais mit mehreren Metallstiften auf der Unterseite, auf weißem Hintergrund.

Schaltplan eines Relais mit zwei Spulen A1 und A2, verbunden mit Schaltkontakten 11, 12, 14, 21, 22, 24.

1/2

Abbildung ähnlich

Produkt-Art

Printrelais

Nennspannung Spule

230 V/AC

Ansteuerart

monostabil, 1 Spule

Kontaktart

2 Wechsler

Schaltspannung (max.)

250 V/DC

250 V/AC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung morgen

44 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (8,24 € / Stück)

8,24 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Miniaturrelais, Serie REL-MR (21-21)

Einzelrelais - REL-MR-230AC/21-21

Technische Daten

Ausführung des elektrischen Anschlusses: sonstigeKomplettgerät mit Sockel: neinMit abnehmbaren Klemmen: neinMit LED-Anzeige: neinBemessungssteuerspeisespannung Us bei AC 50 Hz: 179,4 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 179,4 VSpannungsart zur Betätigung: ACAntrieb, Polung: ungepoltSchaltverhalten des Antriebs: monostabilAnzahl der Kontakte als Wechsler: 2Art des Schaltkontaktes: EinfachkontaktMit zwangsgeführten Kontakten: neinNennstrom: 0,003 ASchutzart (IP): sonstigeBreite: 12,69999999 mmHöhe: 29 mmTiefe: 15,69999999 mmECLASS 7: Schaltrelais (27371601)

Produkt-Art: Printrelais

Typ: REL-MR-230AC/21-21

Nennspannung Spule: 230 V/AC

Ansteuerart: monostabil, 1 Spule

Widerstand (Spule): 32500 Ω

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V/DC
250 V/AC

Schaltstrom (max.): 8 A

Max. Schaltleistung: 2000 VA

Anschluss: Lötpins

Min. Temperatur: -40 °C

Max. Temperatur: +85 °C

Breite: 12.7 mm

Höhe: 29 mm

Tiefe: 15.7 mm

Abm.: (B x H x T) 12.7 x 29 x 15.7 mm

Inhalt: 1 St.

: 0.003 A

: 12.7

: 29 mm

: 15.7 mm

: FALSE

: ungepolt

: monostabil

: FALSE

: Einfachkontakt

: FALSE

: sonstige

: 179.4-356.5 V

: 179.4-356.5 V

: unbehandelt

: sonstige

: FALSE

: AC

: 0

: 0

: 2

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 745530 Phoenix Contact REL-MR-230AC/21-21 Printrelais 230 V/AC 8 A 2 Wechsler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 745530 Phoenix Contact REL-MR-230AC/21-21 Printrelais 230 V/AC 8 A 2 Wechsler 1 St.

Beschreibung

Passend für Relaissockel PR1. IEC 60 255/DIN (in relevanten Teilen), DIN EN 50 178/VDE 0160 (in relevanten Teilen), EN 60 730/DIN VDE 0631. IEC 60664/IEC 60664 A/DIN VDE 0110.

Ausführung

Ausstattung: 179,4 V, 179,4 V, AC

Lieferumfang

Geliefert wird: Phoenix Contact Einzelrelais REL-MR-230AC/21-21, Verpackungseinheit: 1 Stk., EAN: 4017918937867

Beschreibung

Passend für Relaissockel PR1. IEC 60 255/DIN (in relevanten Teilen), DIN EN 50 178/VDE 0160 (in relevanten Teilen), EN 60 730/DIN VDE 0631. IEC 60664/IEC 60664 A/DIN VDE 0110.
