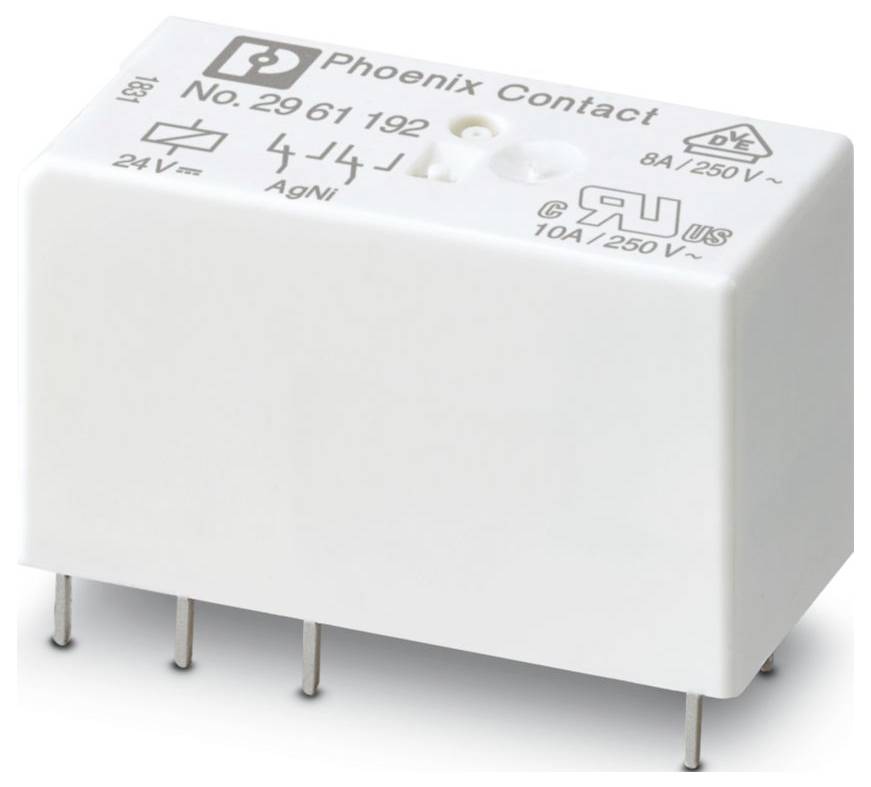

Phoenix Contact REL-MR- 24DC/21-21 Miniaturrelais Nennspannung: 24 V/DC 2 Wechsler Piece 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Miniaturrelais
Kontaktart
2 Wechsler
Nennspannung
24 V/DC
Schaltspannung (max.)
250 V DC/AC
Datenblatt (PDF)
Anzahl (Packungsgröße 10 St.)
Gesamt (2,77 € / Stück)
36,13 €
-23 %
27,72 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Anschlussart: Steck / Lötanschluss
- Breite: 12,7 mm
- Höhe: 29 mm
- Tiefe: 15,7 mm
- Farbe: weiß (RAL 9010)
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: RT III
- Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60664;EN 50178;EN 61810-1
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Einbaulage: beliebig
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,41 W
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 15,6 V DC ... 59,52 V DC
- Montagehinweis: anreihbar ohne Abstand (>70 °C ≥ 2,5 mm)
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Einschaltstrom maximal: 25 A (20 ms)
- Isolierung: Basisisolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 15.01.2026
- Eingangsnennspannung UN: 24 V DC
- Typischer Eingangsstrom bei UN: 17 mA
- Kontaktausführung: 2 Wechsler
- Grenzdauerstrom: 8 A
- Schalten: Schalten
- Enthalten in Set: 2903334 RIF-1-RPT-LDP-24DC/2X21
- Lebensdauer mechanisch: 3x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 5 kV AC (50 Hz, 1 min.)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): ungepolt
- Ansprechzeit typisch: 7 ms
- Rückfallzeit typisch: 3 ms
- Spulenwiderstand: 1440 Ω ±10 % (bei 20 °C)
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 5 V (10 mA)
- Schaltstrom minimal: 10 mA (5 V)
- Abschaltleistung (ohmsche Last) maximal: 192 W (24 V DC);96 W (48 V DC);60 W (bei 60 V DC);44 W (bei 110 V DC);60 W (bei 220 V DC);2000 VA (250 V AC)
- Schaltvermögen: 2 A (24 V (DC13));0,2 A (250 V (DC-13));3 A (24 V (AC15));3 A (120 V (AC15));3 A (250 V (AC15))
- Lebensdauer elektrisch: siehe Diagramm
- Prüfspannung (Kontakt/Kontakt): 2,5 kV AC (50 Hz, 1 min.)
- Prüfspannung (offener Kontakt): 1 kV (50 Hz, 1 min.)
- Motorlast nach UL 508: 1/4 HP, 120 V AC;1/2 HP, 240 V AC
- Verpackungsart
Piece
- Produkt-Art
Miniaturrelais
- Typ
REL-MR- 24DC/21-21
- Anschluss
Stecken
Löten
- Ansprechspannung (min.)
15.6 V/DC
- Ansprechspannung (max.)
59.52 V/DC
- Ansprechzeit
7 ms
- Abfallzeit
3 ms
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgNi
- Nennspannung
24 V/DC
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
2000 VA
- Mechanische Lebensdauer
3x 107 Schaltspiele
- Spulenleistung
0.41 W
- Besonderheiten
steckbar
RT III
- Max. Temperatur
85 °C
- Min. Temperatur
-40 °C
- Länge
15.7 mm
- Breite
12.7 mm
- Höhe
29 mm
- Abm.
(L x B x H) 15.7 x 12.7 x 29 mm
- Inhalt
10 St.
- Tiefe
15.7 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3580391 Phoenix Contact REL-MR- 24DC/21-21 Miniaturrelais Nennspannung: 24 V/DC 2 Wechsler Piece 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3580391 Phoenix Contact REL-MR- 24DC/21-21 Miniaturrelais Nennspannung: 24 V/DC 2 Wechsler Piece 10 St.
Beschreibung
Steckbares Miniaturleistungsrelais, mit Leistungskontakt, 2 Wechsler, Eingangsspannung 24 V DC
