Phoenix Contact REL-OR3/LDP-220DC/3X21 Relais 220 V/DC 10 A 3 Wechsler 1 St. Piece kaufen

Ein transparentes Relais mit sichtbaren Schaltkontakten und technischen Symbolen. Geeignet für 10A/120V AC. EAC- und UL-zertifiziert.

Abbildung ähnlich

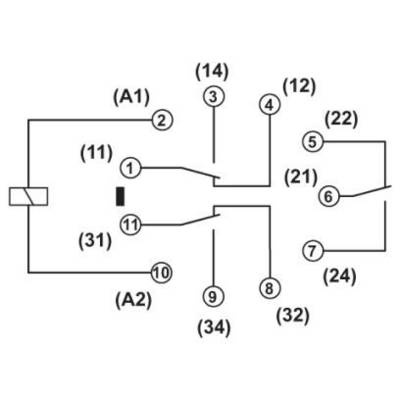

Elektrisches Schaltplan-Symbol mit Schaltern und Anschlüssen, nummeriert von (1) bis (34), zeigt Verbindungen und Flussrichtung.

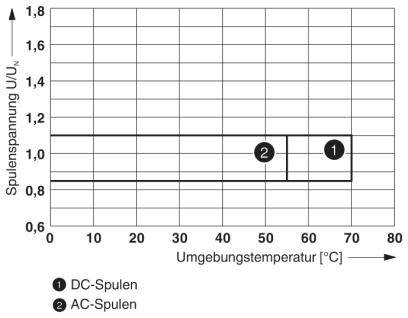

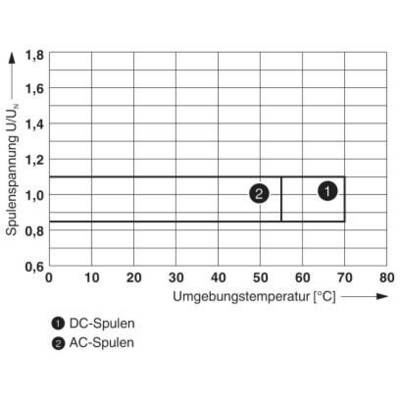

'Diagramm der Spulenspannung U/UN gegen Umgebungstemperatur in Grad Celsius für DC- (1) und AC-Spulen (2). AC-Spulen stabil bis 55°C, DC-Spulen bis 70°C.'

1/3

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relais

Nennspannung Spule

220 V/DC

Kontaktart

3 Wechsler

Schaltspannung (max.)

250 V DC/AC

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

109 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (14,28 € / Stück)

14,28 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Einzelrelais

Interface-Relais,Koppelrelais,Mini-Relaismodul,Relais,Relaismodul,Schaltrelais

Unser Service für Sie

Technische Daten

Schutzart: RT I
Typischer Eingangsstrom bei UN: 8 mA
Schaltspannung minimal: 10 V (bei 24 mA)
Schaltstrom minimal: 10 mA (bei 24 V)
Einschaltstrom maximal: 30 A (20 ms. Schließer)
Abschaltleistung (ohmsche Last) maximal:
240 W (bei 24 V DC)
108 W (bei 60 V DC)
52 W (bei 110 V DC)
48 W (bei 220 V DC)
Schaltleistung minimal: 0.24 W
Bemessungsstoßspannung: 4 kV
Isolierung: Basisisolierung
Verschmutzungsgrad: 3
Überspannungskategorie: III

Verpackungsart: Piece

Produkt-Art: Relais

Typ: REL-OR3/LDP-220DC/3X21

Nennspannung Spule: 220 V/DC

Ansprechspannung (min.): 132 V/DC

Ansprechspannung (max.): 176 V/DC

Kontaktart: 3 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 10 A

Max. Schaltleistung: 240 W

Anschluss: Steckanschluss

Isolationsspannung: 250 V/AC

Ansprechzeit: 18 ms

Abfallzeit: 7 ms

Mechanische Lebensdauer: 1x 10⁷ Schaltspiele

Besonderheiten: steckbar

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 35 mm

Höhe: 35 mm

Tiefe: 54.4 mm

Abm.: (B x H x T) 35 x 35 x 54.4 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 Relais 220 V/DC 10 A 3 Wechsler 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 Relais 220 V/DC 10 A 3 Wechsler 1 St. Piece

Beschreibung

Steckbares Oktalrelais mit Leistungskontakten, 3 Wechsler, Prüftaste, mechanische Schaltstellungsanzeige, Spulenspannung: 220 V DC, Ansprechspannung bei 23 °C ohne Vorerregung ≥ 60 % ...  80 % von der Bemessungsspannung (≥ 132 V DC ... ≤ 176 V DC)
