Phoenix Contact REL-PR1-24DC/1/MB Relais 24 V/DC 16 A 1 Schließer 1 St. Piece

Ein durchsichtiges Relaisgehäuse zeigt die inneren mechanischen Komponenten. Aufschrift enthält Spezifikationen und Herstellerkennzeichnungen.

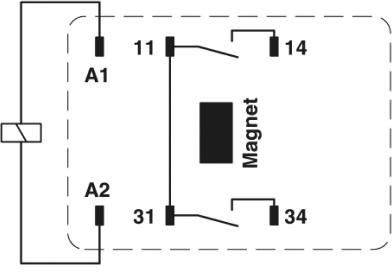

Schaltplan eines Magnetschalters mit Anschlüssen A1, A2, 11, 14, 31, und 34. Darstellung zeigt die Anordnung des Magneten und der Kontakte.

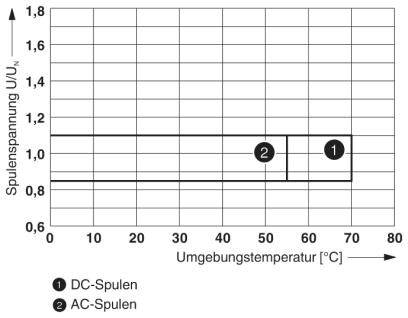

'Diagramm: Spulenspannung (U/UN) vs. Umgebungstemperatur (°C). DC-Spulen bei ca. 20°C, AC-Spulen bei ca. 65°C.'

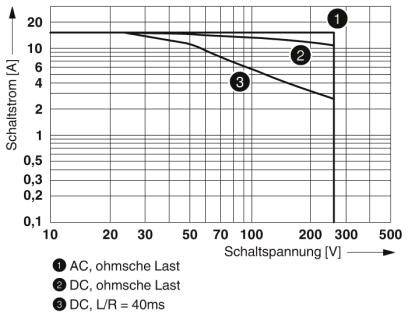

Diagramm zur Darstellung des Schaltstroms in Abhängigkeit von der Schaltspannung für drei Lastarten: AC ohmsch, DC ohmsch und DC L/R=40ms.

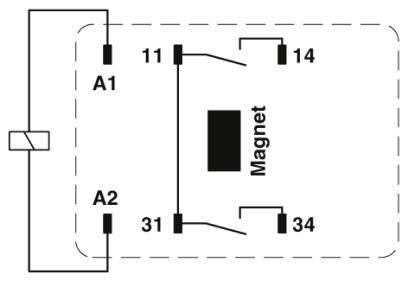

Schaltschema eines Relais mit Magnet, Anschlüssen A1, A2, 11, 14, 31, 34, und Schalterdarstellung.
1/5
Abbildung ähnlich
Verpackungsart
Piece
Produkt-Art
Relais
Nennspannung Spule
24 V/DC
Kontaktart
1 Schließer
Schaltspannung (max.)
440 V/AC
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 5. Nov.
Verkauf und Versand durch  Conrad Electronic
Anzahl
Gesamt (15,99 € / Stück)
15,99 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 4,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Einzelrelais

  • Steckanschluss, Komplettgerät mit Sockel: nein, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: nein, 20,4..20,39999999 V, DC, ungepolt, monostabil, 1, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,07 A, sonstige, 38,6 mm, 36,1 mm, 45,5 mm

Technische Daten

  • Schutzart: RT I
  • Typischer Eingangsstrom bei UN: 70 mA
  • Schaltspannung minimal: 5 V (bei 24 mA)
  • Schaltstrom minimal: 5 mA (bei 24 V)
  • Einschaltstrom maximal: 50 A (20 ms)
  • Abschaltleistung (ohmsche Last) maximal:
  • 384 W (bei 24 V DC)
  • 900 W (bei 60 V DC)
  • 1540 W (bei 110 V DC)
  • 2640 W (bei 220 V DC)
  • Schaltleistung minimal: 120 mW
  • Bemessungsstoßspannung: 4 kV
  • Verschmutzungsgrad: 3
  • Überspannungskategorie: III
Verpackungsart

Piece

Produkt-Art

Relais

Typ

REL-PR1-24DC/1/MB

Nennspannung Spule

24 V/DC

Kontaktart

1 Schließer

Kontaktmaterial

AgNi

Schaltspannung (max.)

440 V/AC

Schaltstrom (max.)

16 A

Max. Schaltleistung

2640 W

Anschluss

Steckanschluss

Isolationsspannung

4 kV

Ansprechzeit

20 ms

Abfallzeit

15 ms

Mechanische Lebensdauer

2x 107 Schaltspiele

Besonderheiten

steckbar

Min. Temperatur

-40 °C

Max. Temperatur

+70 °C

Breite

38.6 mm

Höhe

36.1 mm

Tiefe

45.5 mm

Abm.

(B x H x T) 38.6 x 36.1 x 45.5 mm

Inhalt

1 St.

RoHS-konform

Ja

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225720 Phoenix Contact REL-PR1-24DC/1/MB Relais 24 V/DC 16 A 1 Schließer 1 St. Piece

Datenblatt 2225720 Phoenix Contact REL-PR1-24DC/1/MB Relais 24 V/DC 16 A 1 Schließer 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225720 Phoenix Contact REL-PR1-24DC/1/MB Relais 24 V/DC 16 A 1 Schließer 1 St. Piece

Beschreibung

Steckbares Hochleistungsrelais mit Leistungskontakten, speziell zum Schalten hoher DC-Lasten, 1 Schließer, Blasmagnet, Spulenspannung: 24 V DC

Ausführung

  • Ausstattung: 20,4..20,39999999 V, DC

Lieferumfang

  • Geliefert wird: Phoenix Contact Einzelrelais 24VDC REL-PR1-24DC/1/MB, Verpackungseinheit: 1 Stk., EAN: 4055626266473
