Name: Phoenix Contact RIF-0-RPT-M-24DC/21 Interface Relais 24V dc, 1-poliger Umschalter DIN-Hutschiene 9mA
Brand: Phoenix Contact
SKU: 2225734
Availability: BackOrder

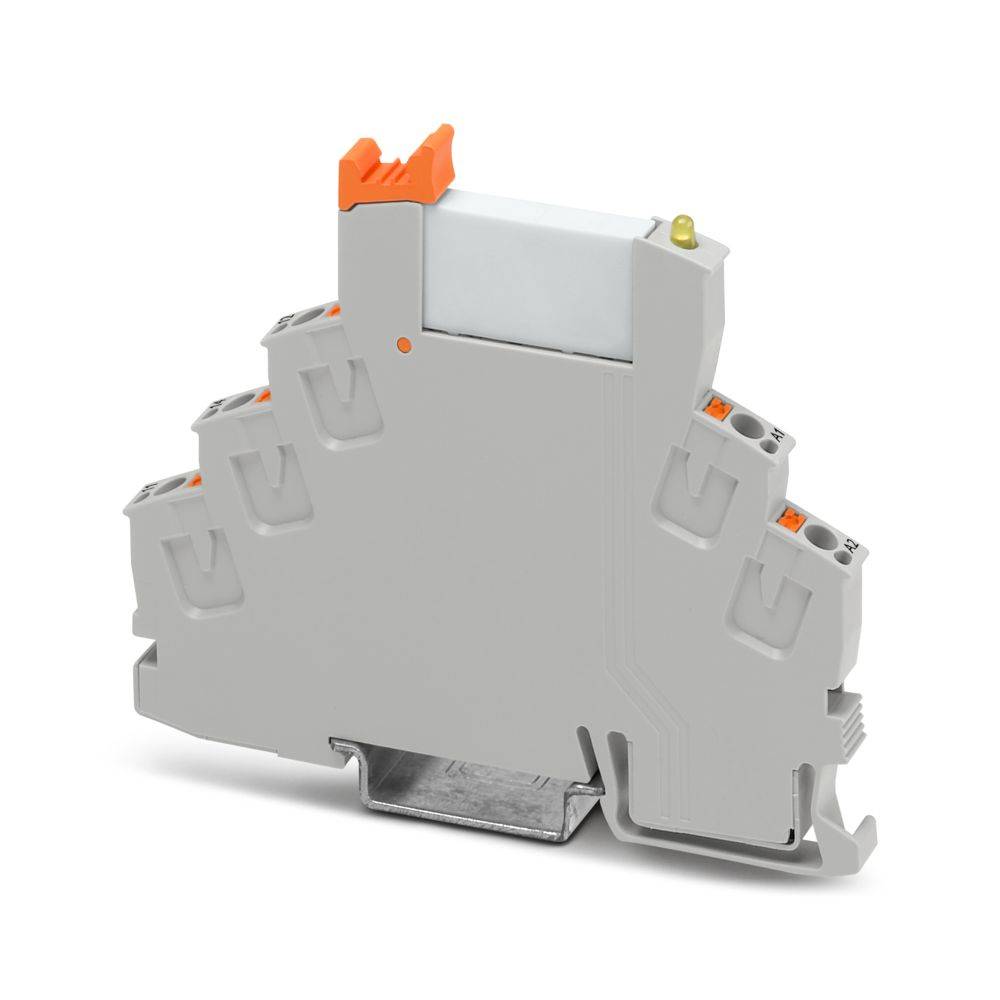

Phoenix Contact RIF-0-RPT-M-24DC/21 Interface Relais 24V dc, 1-poliger Umschalter DIN-Hutschiene 9mA-0

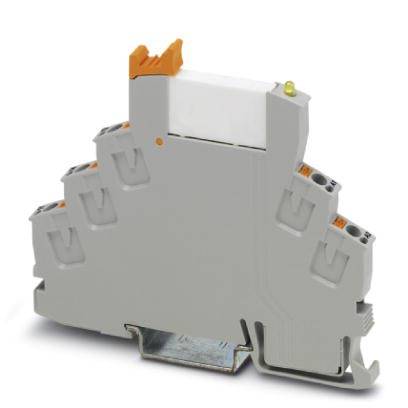

Ein graues Reihenklemmen-Modul mit orangefarbenen Kabelanschlüssen für die Hutschienenmontage in elektrischen Schaltschränken.

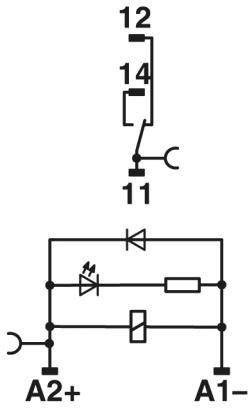

Schaltsymbol zeigt einen elektromechanischen Schalter mit numerierten Kontakten (11, 12, 14) und einer LED-Schaltung zwischen A2+ und A1-.

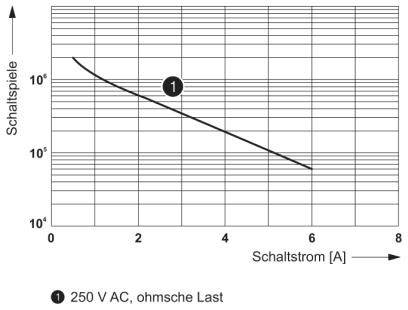

Diagramm zeigt den Zusammenhang zwischen Schaltdauer (Schaltspiele) und Schaltstrom (A) für eine Last von 250 V AC, ohmsch.

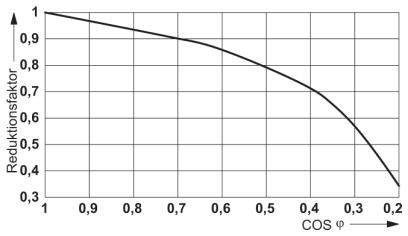

Diagramm zeigt Reduktionsfaktor gegen COS φ. Kurve fällt von 1 bei 0 auf 0,3 bei 0,2. X-Achse: COS φ von 0 bis 0,2. Y-Achse: Faktor von 0,3 bis 1.

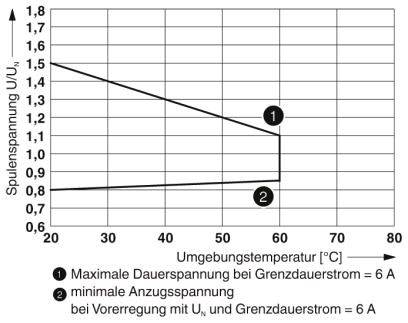

Diagramm zeigt die Spulenspannung gegen Umgebungstemperatur. Zwei Linien markieren: 1) Maximale Dauerspannung bei 6 A, 2) Minimale Anzugsspannung bei Vorerregung.

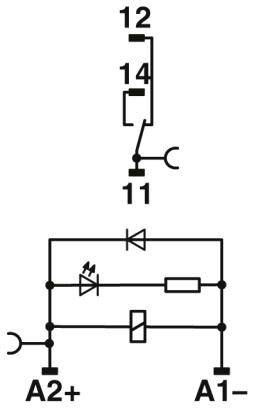

Ein Schaltplan mit einem Relais; zeigt Verbindungen von Klemmen 12, 14, 11 und A2+, A1-. Beinhaltet Dioden, LED und einen Widerstand.

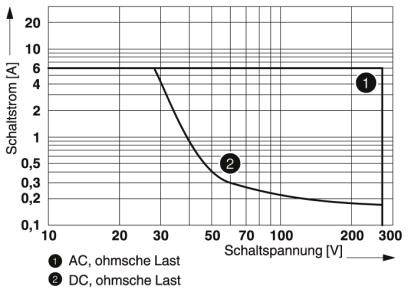

Diagramm zeigt Beziehung zwischen Schaltstrom und Schaltspannung für AC und DC. Schaltstrom nimmt mit steigender Spannung ab.

1/8

Produkt-Art

Relaisbaustein

Kontaktart

1 Wechsler

Nennspannung

24 V/DC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

6 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

10 Stück

Verkauf durch Conrad ElectronicVersand durch venforce GmbH

Gesamt (34,19 € / Stück)

341,90 €

inkl. MwSt.

Kostenfreier Versand

Nur noch 10 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Phoenix Contact Phoenix Contact Relaismodul RIF-0-RPT-M-24DC/21

sonstige, Komplettgerät mit Sockel: ja, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: ja, 19,2..19,19999999 V, DC, monostabil, 1, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,009 A, Schutzart (IP): IP20, 6,2 mm, 92,5 mm, 77,7 mm

Technische Daten

Ausführung des elektrischen Anschlusses: sonstigeKomplettgerät mit Sockel: jaMit abnehmbaren Klemmen: neinMit LED-Anzeige: jaBemessungssteuerspeisespannung Us bei DC: 19,2..19,19999999 VSpannungsart zur Betätigung: DCSchaltverhalten des Antriebs: monostabilAnzahl der Kontakte als Wechsler: 1Art des Schaltkontaktes: EinfachkontaktMit zwangsgeführten Kontakten: neinNennstrom: 0,009 ASchutzart (IP): IP20Breite: 6,2 mmHöhe: 92,5 mmTiefe: 77,7 mmECLASS 7: Schaltrelais (27371601)

Produkt-Art: Relaisbaustein

Typ: 2908327

Anschluss: Push-In-Klemme

Ansprechzeit: 5 ms

Abfallzeit: 8 ms

Kontaktart: 1 Wechsler

Kontaktmaterial: AgSnO

Nennspannung: 24 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 6 A

Mechanische Lebensdauer: 2x 10⁷ Schaltspiele

Besonderheiten: mit LED

: IP20

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Länge: 77.7 mm

Breite: 6.2 mm

Höhe: 92.5 mm

Abm.: (L x B x H) 77.7 x 6.2 x 92.5 mm

Inhalt: 1 St.

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Kontaktart

Nennspannung

Schaltspannung (max.)

Schaltstrom (max.)

Verpackungsart

Phoenix Contact DEK-REL- 5/I/1 Relaisbaustein Nennspannung: 5 V DC/AC Schaltstrom (max.): 3 A 1 Schließer Piece 1 St.

Bestell-Nr.:2225813

Lieferung Do., 29. Okt.

8 Stück

Versand durch Conrad Electronic

1 Schließer

5 V DC/AC

250 V/AC

3 A

Piece

Stück

Min.: 1

Vielfache: 1

39,99 €^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler Piece 1 St.

Bestell-Nr.:2225814

Lieferung Do., 29. Okt.

6 Stück

Versand durch Conrad Electronic

1 Wechsler

24 V/DC

250 V DC/AC

6 A

Piece

Stück

Min.: 1

Vielfache: 1

75,99 €^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Bestell-Nr.:2209100

Lieferung Mo., 2. Nov.

19 Stück

Versand durch Conrad Electronic

1 Schließer

12 V/DC

250 V DC/AC

6 A

Piece

Stück

Min.: 1

Vielfache: 1

25,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Bestell-Nr.:2225771

Lieferung Mo., 2. Nov.

52 Stück

Versand durch Conrad Electronic

1 Schließer

24 V/DC

250 V DC/AC

6 A

Piece

Stück

Min.: 10

Vielfache: 10

18,15 €^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Schließer Piece 1 St.

Bestell-Nr.:2209098

Lieferung Mo., 2. Nov.

70 Stück

Versand durch Conrad Electronic

1 Schließer

24 V/DC

250 V DC/AC

6 A

Piece

Stück

Min.: 10

Vielfache: 10

28,08 €^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 1 Wechsler 1 St.

Bestell-Nr.:2225768

Lieferung Do., 29. Okt.

27 Stück

Versand durch Conrad Electronic

1 Wechsler

24 V/DC

250 V DC/AC

6 A

Stück

Min.: 1

Vielfache: 1

18,15 €^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 50 mA 1 Wechsler 1 St.

Bestell-Nr.:2225770

Lieferung Mo., 2. Nov.

17 Stück

Versand durch Conrad Electronic

1 Wechsler

24 V/DC

30 V/AC

50 mA

Stück

Min.: 10

Vielfache: 10

19,22 €^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 6 A 2 Wechsler Piece 1 St.

Bestell-Nr.:2225417

Lieferung Do., 29. Okt.

20 Stück

Versand durch Conrad Electronic

2 Wechsler

24 V/DC

250 V DC/AC

6 A

Piece

Stück

Min.: 1

Vielfache: 1

53,99 €^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relaisbaustein Nennspannung: 24 V DC/AC Schaltstrom (max.): 6 A 1 Wechsler Piece 1 St.

Bestell-Nr.:2225769

Lieferung Do., 29. Okt.

2 Stück

Versand durch Conrad Electronic

1 Wechsler

24 V DC/AC

250 V DC/AC

6 A

Piece

Stück

Min.: 1

Vielfache: 1

28,14 €^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW Relaisbaustein Nennspannung: 24 V/DC Schaltstrom (max.): 10 A 1 Wechsler Piece 1 St.

Bestell-Nr.:2209947

Lieferung Do., 5. Nov.

Versand durch Conrad Electronic

1 Wechsler

24 V/DC

250 V DC/AC

10 A

Piece

Stück

Min.: 1

Vielfache: 1

79,02 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 2225734 Phoenix Contact RIF-0-RPT-M-24DC/21 Interface Relais 24V dc, 1-poliger Umschalter DIN-Hutschiene 9mA

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225734 Phoenix Contact RIF-0-RPT-M-24DC/21 Interface Relais 24V dc, 1-poliger Umschalter DIN-Hutschiene 9mA

Beschreibung

Bei der Signalaufbereitung und Leistungsanpassung werden Relaismodule benötigt. Dieses Schnittstellenrelaismodul RIF-0-RPT-M-24DC/21 2908327 von Phoenix Contact bietet eine einfache Bedienung dank der Verdrahtung auf dem Herzstand und dem Potenzialverteil

Ausführung

Ausstattung: 19,2..19,19999999 V, DC

Lieferumfang

Preis bezieht sich auf 1 Stück.

Beschreibung

Ausführung

Ausstattung: 19,2..19,19999999 V, DC

Lieferumfang

Preis bezieht sich auf 1 Stück.
