Pololu ACHS-7123 Current Sensor Carrier -30A to +30A

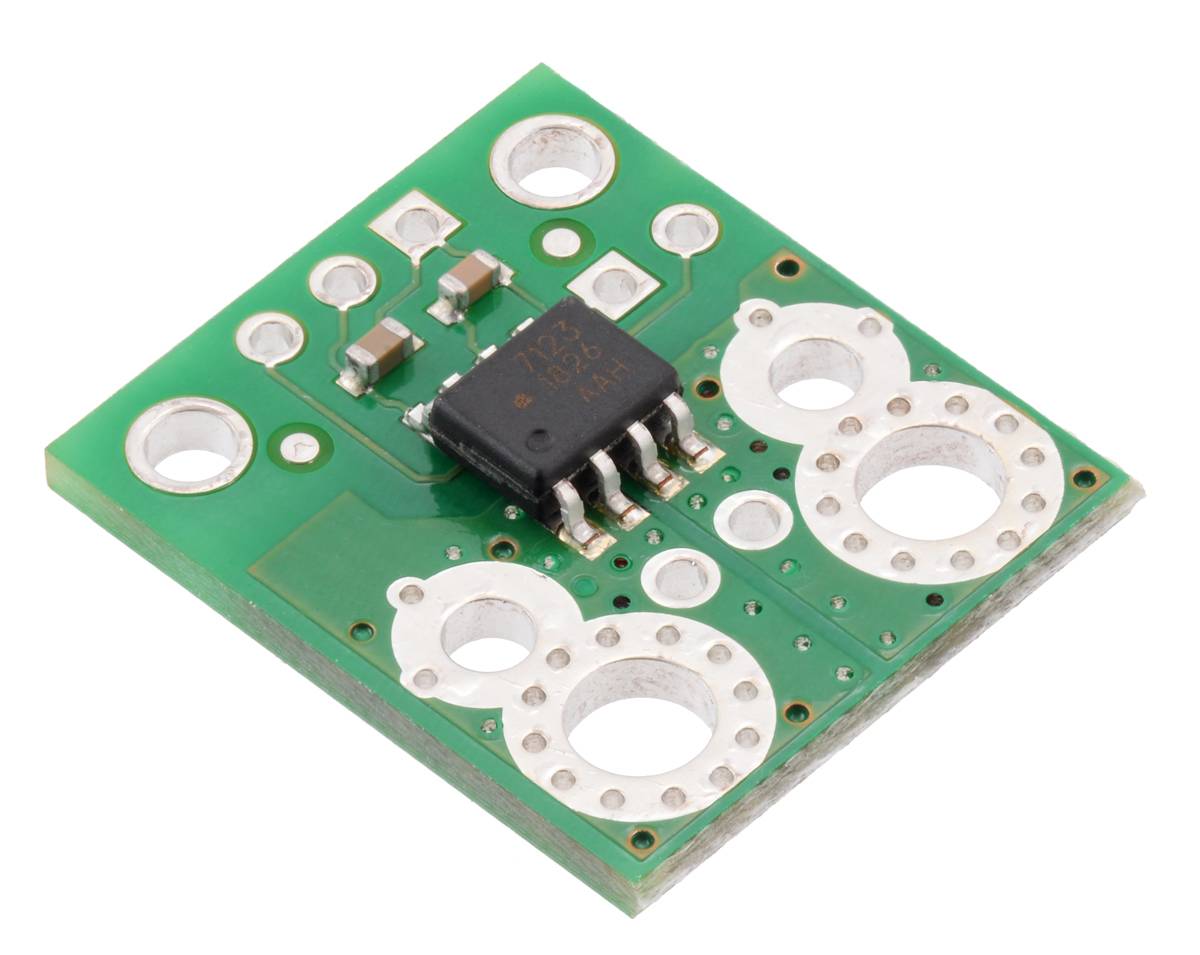

Dieser Stromsensor ist eine Trägerplatine oder Breakout-Platine für die auf dem Hall-Effekt basierenden linearen Stromsensoren ACHS-7121/7122/7123 von Broadcom. Die folgende Liste beschreibt einige der Hauptmerkmale des Sensors:
Der Innenwiderstand der Leiterbahn beträgt typischerweise 0,7 mO, und die Leiterplatte besteht aus 2-oz-Kupfer, so dass nur sehr wenig Leistung in der Platte verloren geht.
Die Verwendung eines Hall-Effekt-Sensors bedeutet, dass der IC in der Lage ist, den Strompfad von der Elektronik des Sensors elektrisch zu isolieren (bis zu 3 kV RMS), wodurch der Sensor an beliebiger Stelle entlang des Strompfads eingesetzt und in Anwendungen verwendet werden kann, die eine elektrische Isolierung erfordern.

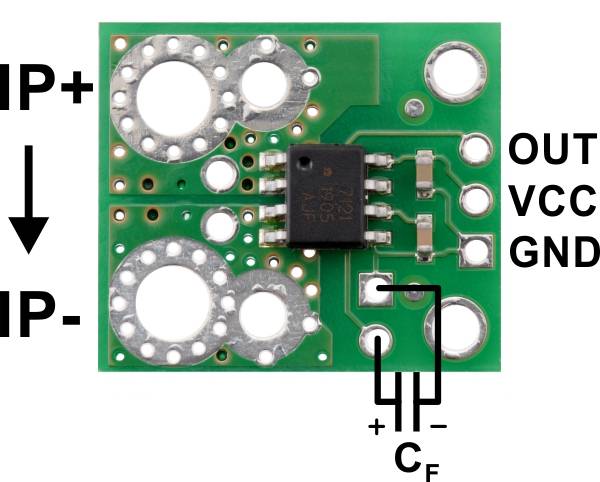

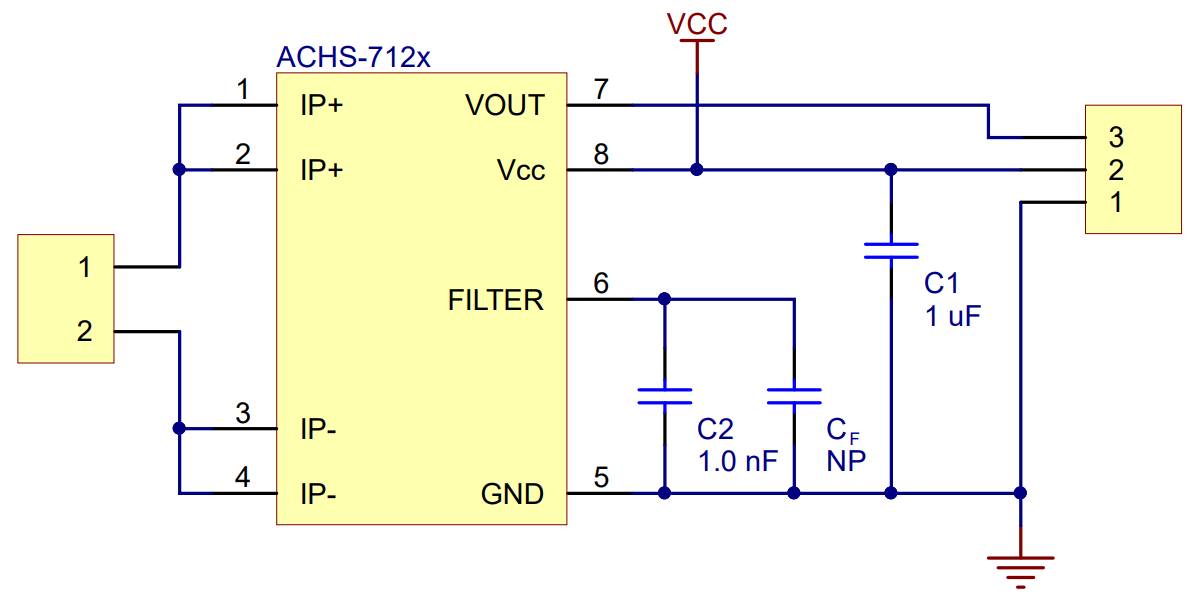

80 kHz Bandbreite, die optional durch Hinzufügen eines Kondensators über die mit "Filter" gekennzeichneten Pins der Platine verringert werden kann.
Hohe Genauigkeit und Zuverlässigkeit: typischer Gesamtausgabefehler von ±1,5% bei Raumtemperatur mit Werkskalibrierung, eine extrem stabile Ausgangsoffsetspannung und nahezu keine magnetische Hysterese.
Robust-Sensor-IC kann 100 ms transiente Stromspitzen von bis zu 100 A tolerieren.
Breiter Betriebstemperaturbereich von -40°C bis 110°C.

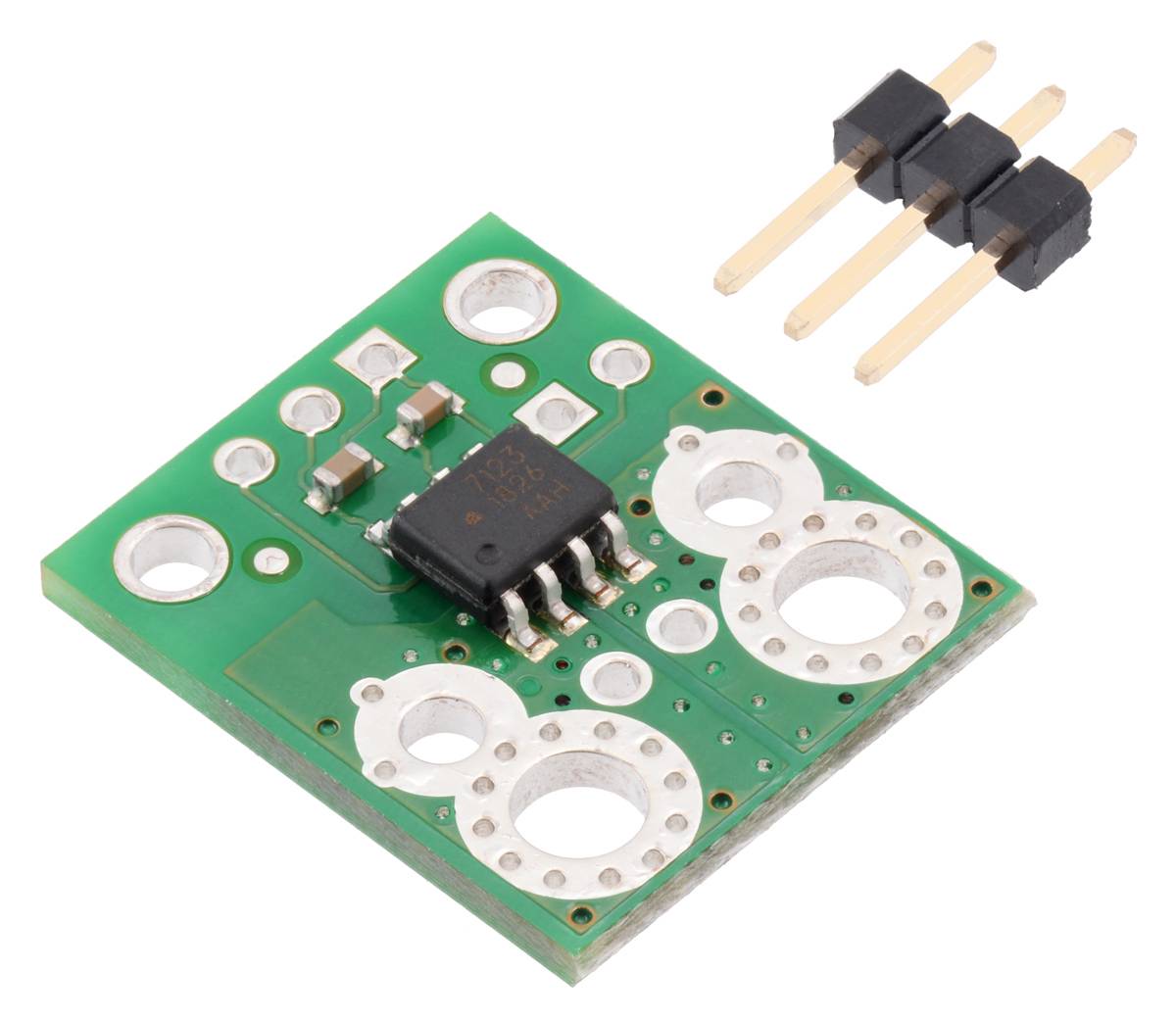

Diese Platine wird mit allen oberflächenmontierbaren Komponenten bestückt, und ein 3×1 Streifen mit 0,1"-Stiftleisten wird mitgeliefert, aber nicht eingelötet. Dimensionen

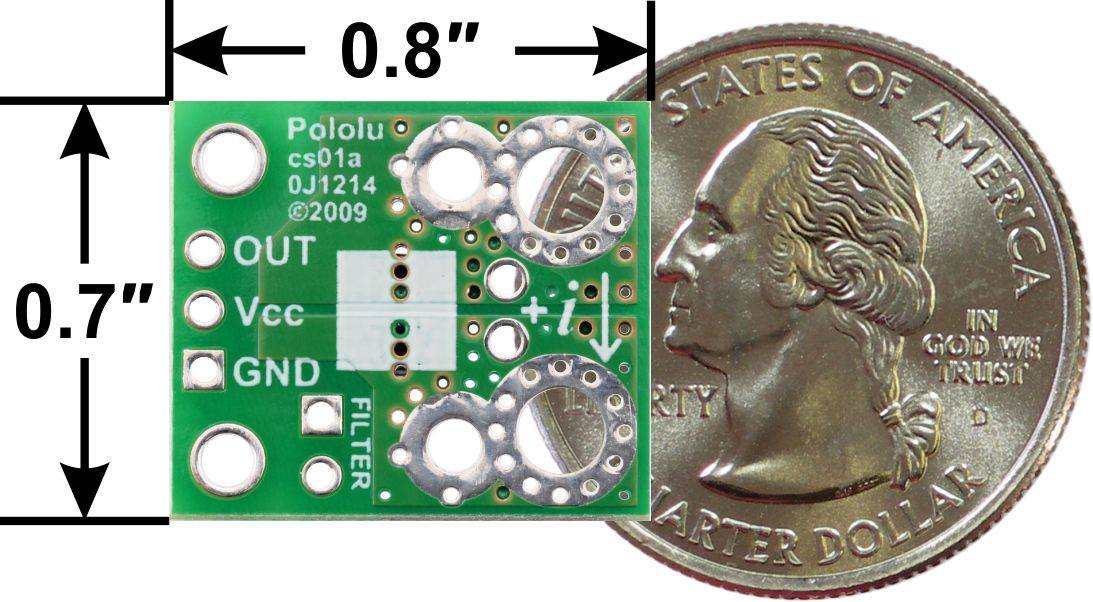

Größe:0,7" x 0,8"
Gewicht:1,1 g

Technische Details
Stromsinn:0,066 V/A
Minimale Logikspannung:4,5 V
Maximale Logikspannung:5,5 V
Versorgungsstrom:15 mA
Version:-30A bis +30A
