Pololu DRV8825 Stepper Motortreiber Carrier, High Current

Übersicht

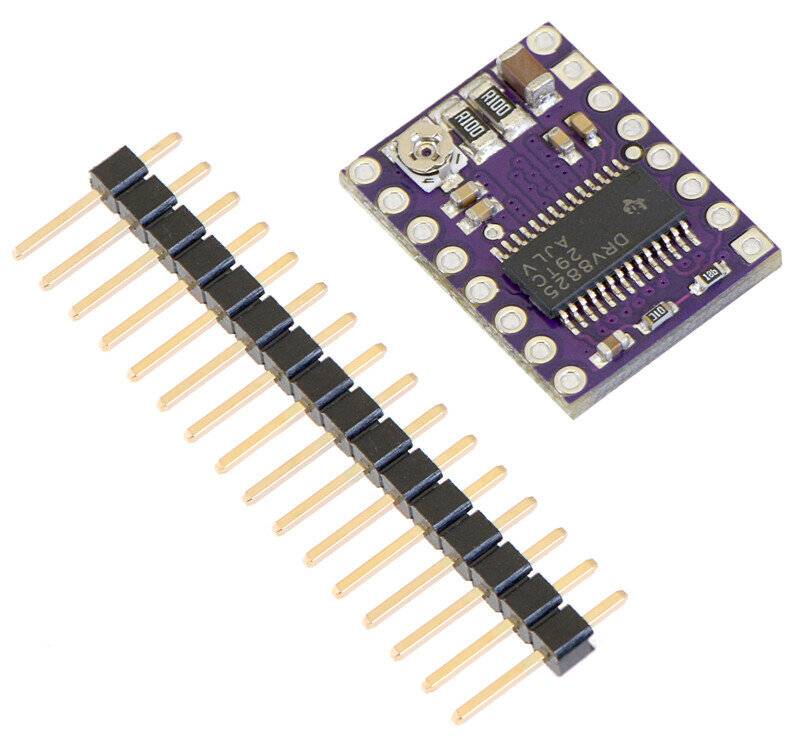

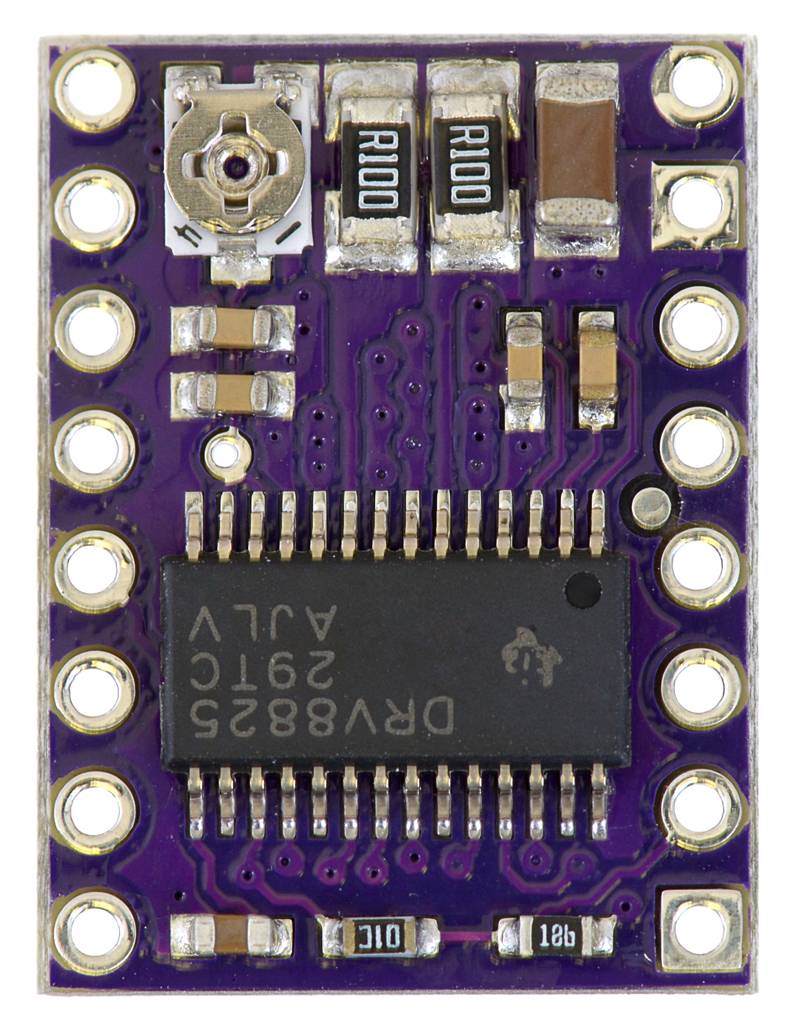

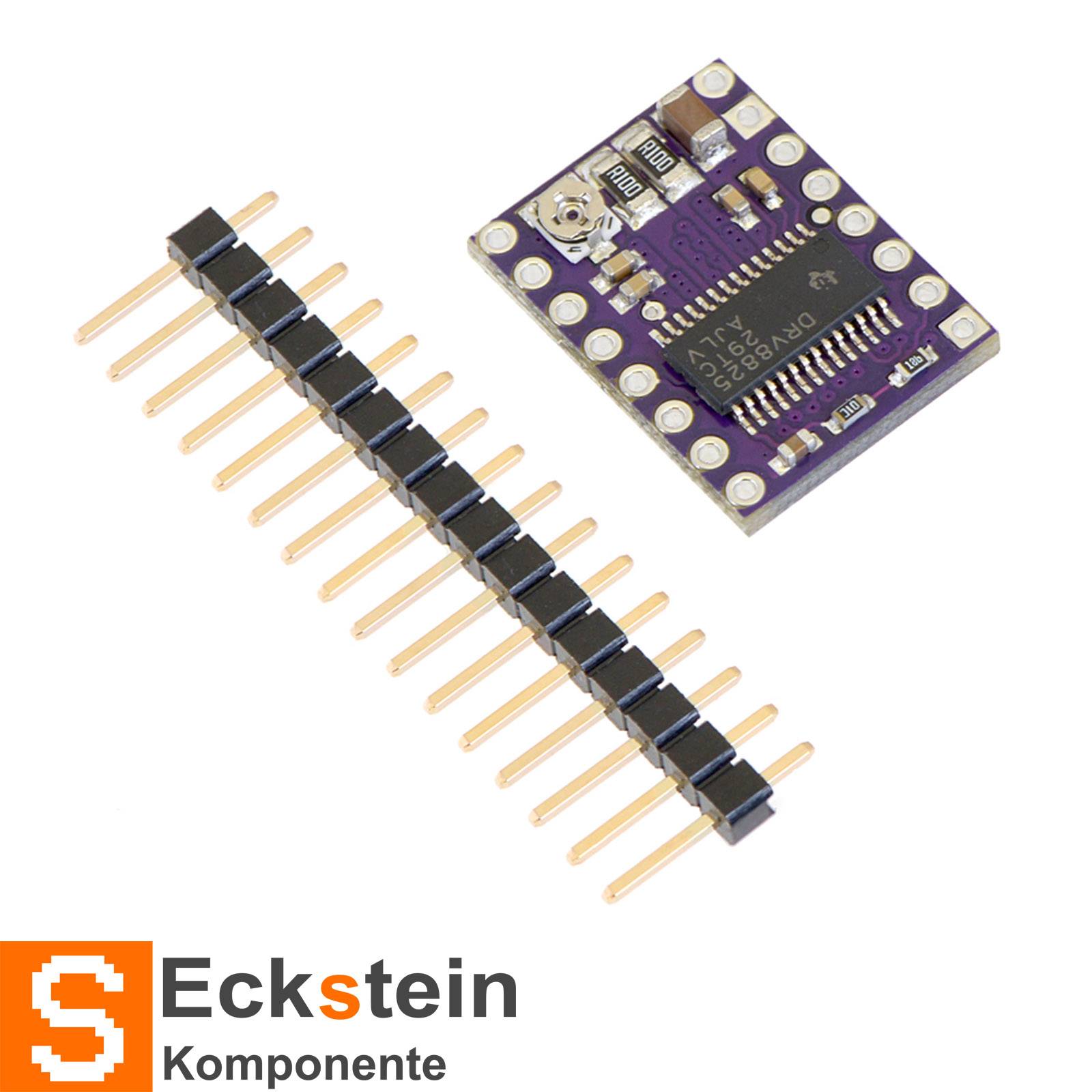

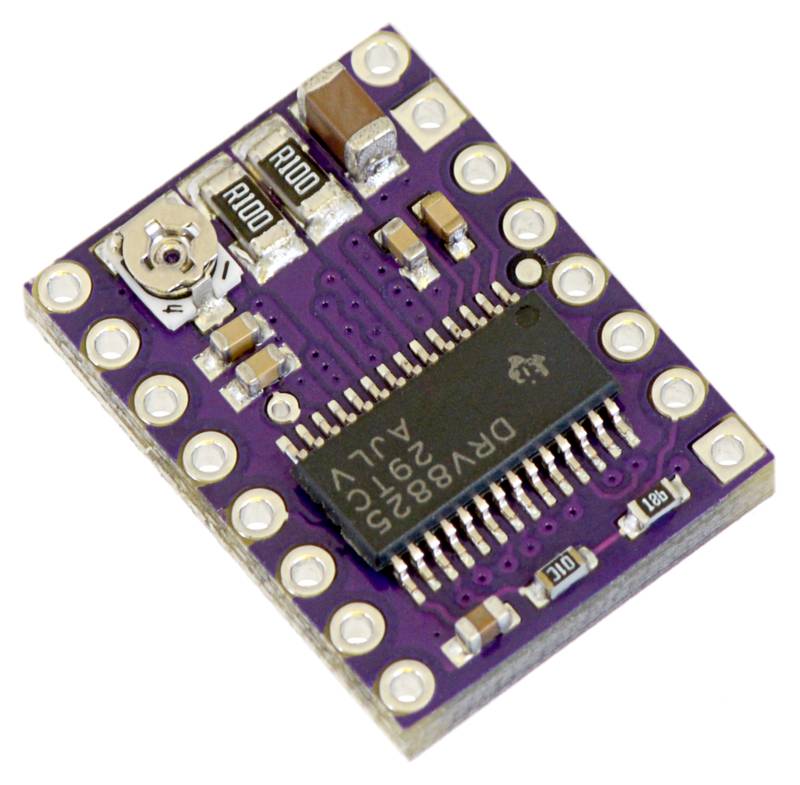

Dieses Breakout-Board für den bipolaren Schrittmotortreiber DRV8825 von TI verfügt über eine einstellbare Strombegrenzung, Überstrom- und Übertemperaturschutz und sechs Mikroschrittauflösungen (bis zu 1/32 Schritten). Er arbeitet von 8,2V bis 45V und kann bis zu ca. 1,5A pro Phase ohne Kühlkörper oder Zwangsluftstrom liefern (ausgelegt für bis zu 2,2A pro Spule bei ausreichender zusätzlicher Kühlung). Der Treiber verfügt über eine Pinbelegung und eine Schnittstelle, die nahezu identisch mit denen unserer A4988 Schrittmotortreiberträger sind, so dass er in vielen Anwendungen als leistungsfähigerer Drop-In-Ersatz für diese Karten verwendet werden kann. Dieses Board wird mit 0,1"' Stiftleisten geliefert, die im Lieferumfang enthalten sind, aber nicht eingelötet sind.

Spezifikationen

- Größe: 0.6″ x 0.8″
- Gewicht: 1,6 g(Ohne mitgelieferte optionale Header.)
- MiniMaße Betriebsspannung: 8,2 V
- MaxiMaße Betriebsspannung: 45 V
- Kontinuierlicher Strom pro Phase: 1,5 A(Ohne Kühlkörper oder Zwangsluftstrom.)
- MaxiMaßer Strom pro Phase: 2,2 A(Mit ausreichender zusätzlicher Kühlung.)
- MiniMaße Logikspannung: 2,5 V (Dieser Treiber arbeitet mit einer Logik von 2,5 V bis 5,25 V. Es wird keine externe Logikversorgung benötigt.)
- MaxiMaße Logikspannung: 5,25 V (Dieser Treiber arbeitet mit 2,5 V bis 5,25 V Logik. Es wird keine externe Logikversorgung benötigt.)
- Mikroschrittauflösungen: voll, 1/2, 1/4, 1/8, 1/16 und 1/32

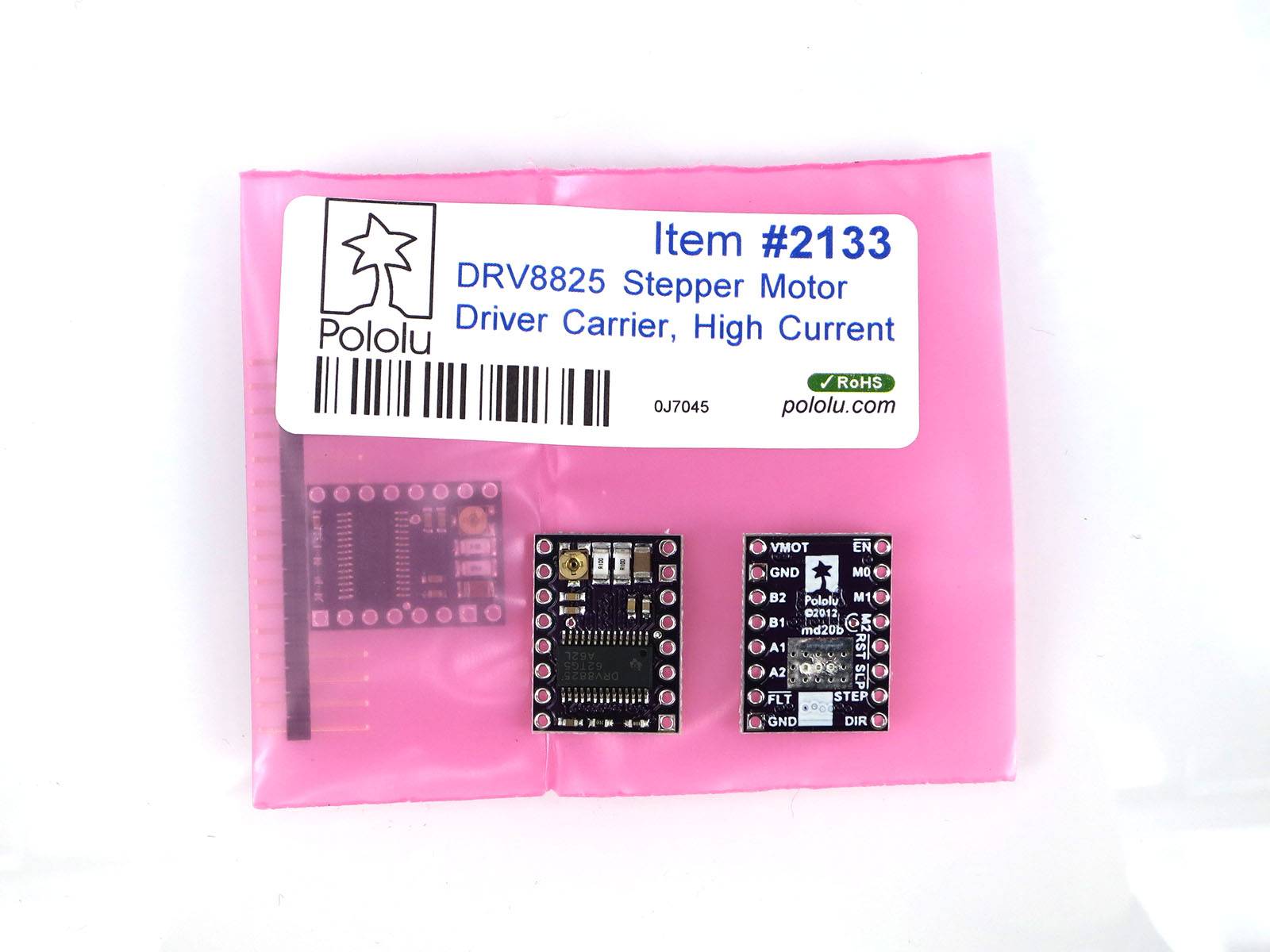

Paketinhalt
1xPololu DRV8825 Schrittmotorreiberträger, Hochstrom
