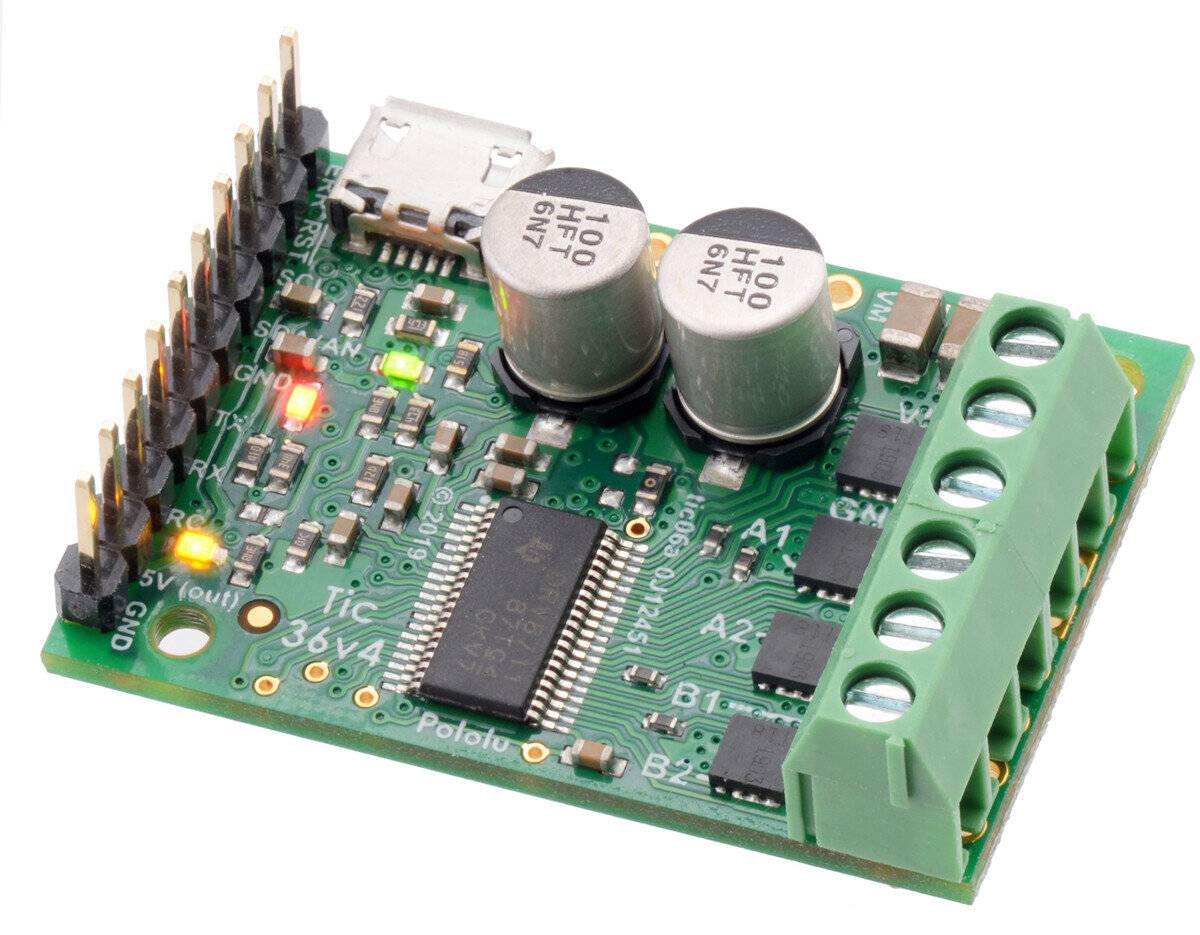

Pololu Tic 36v4 USB Multi-Interface High-Power Stepper Motor Controller Connectors Soldered 3140

Übersicht Die Schrittmotorcontroller der Tic-Familie machen es einfach, die grundlegende Steuerung eines bipolaren Schrittmotors zu einer Vielzahl von Projekten hinzuzufügen. Diese vielseitigen, universell einsetzbaren Module unterstützen sechs verschiedene Steuerschnittstellen: USB für den direkten Anschluss an einen Computer, TTL seriell und I²C für die Verwendung mit einem Mikrocontroller, RC-Hobbyservoimpulse für die Verwendung in einer RC-Anlage, analoge Spannungen für die Verwendung mit einem Potentiometer oder analogen Joystick und Quadratur-Encoder für die Verwendung mit einem Drehgeber. Sie bieten auch viele Einstellungen, die mit unserem kostenlosen Konfigurationsprogramm (für Windows, Linux und MacOS) konfiguriert werden können. Diese Software vereinfacht die Erstkonfiguration des Gerätes und ermöglicht den In-System-Test und die Überwachung des Reglers über USB (für den Anschluss des Tic an einen Computer ist ein Micro-B USB-Kabel erforderlich). Merkmale und Spezifikationen Drehzahl- oder Lageregelung eines bipolaren Schrittmotors im offenen Regelkreis Vielzahl von Steuerungsschnittstellen: USB zum direkten Anschluss an einen Computer TTL seriell Betrieb bei 5 V für die Verwendung mit einem Mikrocontroller I²C zur Verwendung mit einem Mikrocontroller RC Hobbyservoimpulse für den Einsatz in einer RC-Anlage Analogspannung zur Verwendung mit einem Potentiometer oder analogen Joystick Quadratur-Encoder Eingang zur Verwendung mit einem Drehgeber-Drehgeber, der eine volle Umdrehung ohne Grenzen erlaubt (nicht für die Positionsrückmeldung) STEP/DIR Eingänge für Kompatibilität mit vorhandener Schrittmotorsteuerungs-Firmware Beschleunigungs- und Verzögerungsbegrenzung Maximale Schrittgeschwindigkeit: 50.000 Schritte pro Sekunde Sehr langsame Geschwindigkeiten bis zu 1 Schritt alle 200 Sekunden (oder 1 Schritt alle 1428 Sekunden mit reduzierter Auflösung). Wählbare Mikroschrittmodi bis zu 1/256-Schritt-Auflösung: Der Tic 36v4 unterstützt Vollschritt- bis 1/256-Schritt-Modi Die Tic T825, Tic T834 und T249 unterstützen Vollschritt- bis 1/32-Schritt-Modi Das Tic T500 unterstützt Vollschritt- bis 1/8-Schritt-Modi Digital einstellbare Stromgrenze Optionale Sicherheitssteuerung zur Vermeidung einer unerwarteten Einschaltung des Motors Eingangskalibrierung (Lernen) und einstellbarer Skalierungsgrad für Analog- und RC-Signale 5 V Regler (keine externe Logikspannungsversorgung erforderlich) Optionale Endschaltereingänge mit Referenzfahrtmöglichkeiten Optionale Killschalter-Eingänge STEP/DIR Ausgänge zur Ansteuerung externer Schrittmotortreiber Verbindet mit einem Computer über USB mit einem USB A zu Micro-B Kabel (nicht enthalten) Kostenlose Konfigurationssoftware für Windows, Linux und macOS verfügbar Die Arduino-Bibliothek erleichtert den Einstieg in die Verwendung dieser Controller mit einem Arduino oder kompatiblen Board Umfassender Benutzer’s guide Größe: 3,81 x 2,67 x 1,2 mm Gewicht: 9,6g Anmerkungen: 1. Ohne mitgelieferte optionale Hardware. 2. Der Verpolungsschutz funktioniert nur bis 40 V. 3. Ohne Kühlkörper oder Zwangsbelüftung. 4. mit ausreichender zusätzlicher Kühlung. 5. Bis -40 V. Der Anschluss von Versorgungen über 40 V in umgekehrter Richtung kann das Gerät beschädigen. li b p div p br / p strong b h2 b h3 b FFFFFF
