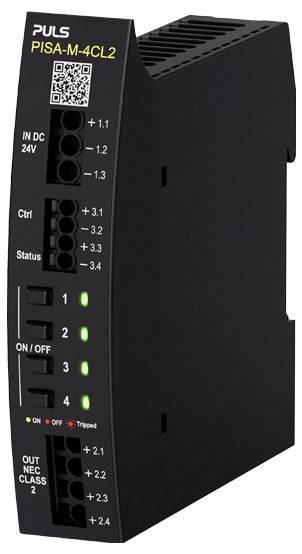

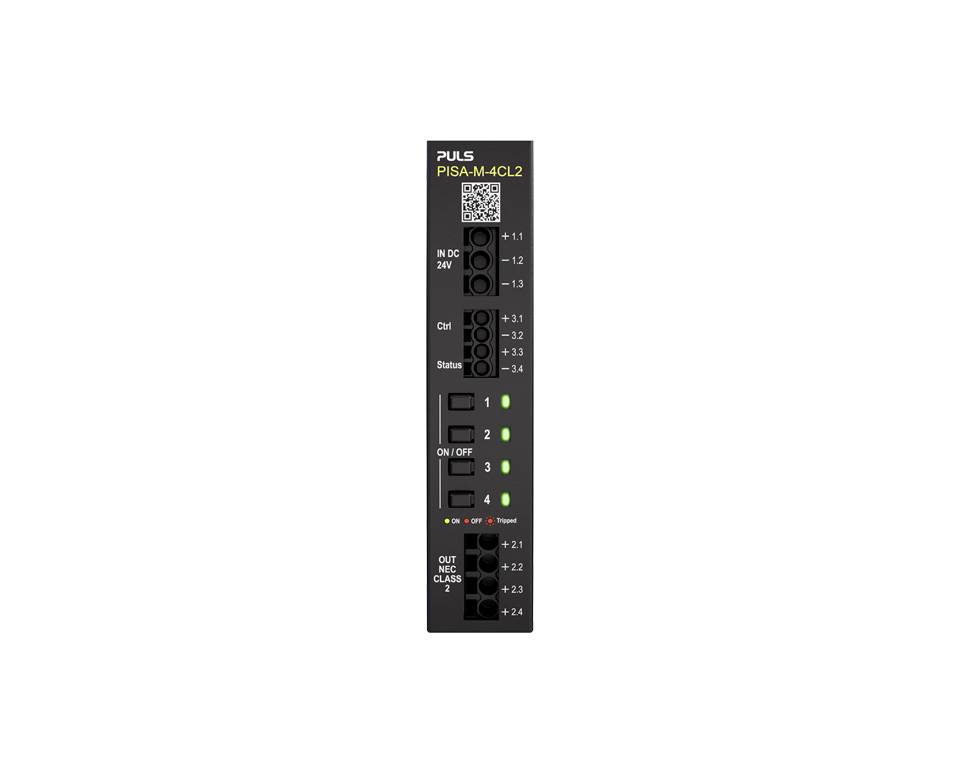

PULS PISA-M-4CL2 Schutzschalter 20 A 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schutzschalter
Schaltstrom (max.)
20 A
Ausführung
Elektronischer Schutzschalter (Electronic Circuit Breaker) mit 4 strombegrenzten Ausgangskanälen und adaptiver, spannungsabhängiger Auslöseschwelle zur Einhaltung der maximalen Ausgangsleistung nach NEC Class 2.
Anschluss
Push-In-Klemme
Herstellerfarbe
Schwarz
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
100,83 €
3
3% = 2,80 €
98,03 €
5
4% = 3,72 €
97,11 €
10
5% = 4,65 €
96,18 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (100,83 € / Stück)
111,33 €
-9 %
100,83 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Elektronischer Schutzschalter 4 x 24 - 12 V, 3,75 - 5 A
- Adaptiver spannungsabhängiger Auslösestrom für maximale Ausgangsleistung gemäß NEC Class 2
- Selektive Abschaltung überlasteter Ausgangskanäle
- Kompatibel selbst mit großen kapazitiven Lasten
- 24 V- und 12 V-Betrieb
- Baubreite nur 22,5 mm
- Schutzfunktion bei Überlastung des Netzteils
- Lokale Bedienung und Rücksetzung (Reset) über Taster
- Konfigurierbare Signalisierungs- und Kommunikationsschnittstelle
- EIN/AUS-Funktion für jeden einzelnen Ausgangskanal
- Einfache Verdrahtung durch Push-In-Klemmen
Technische Daten
- Zulässige Eingangsspannungsbereiche liegen bei 19,2–30 Vdc (für 24-V-Systeme) bzw. 9,6–15 Vdc (für 12-V-Systeme)
- Produkt-Art
Schutzschalter
- Ausführung
Elektronischer Schutzschalter (Electronic Circuit Breaker) mit 4 strombegrenzten Ausgangskanälen und adaptiver, spannungsabhängiger Auslöseschwelle zur Einhaltung der maximalen Ausgangsleistung nach NEC Class 2.
- Anschluss
Push-In-Klemme
- Herstellerfarbe
Schwarz
- Schaltstrom (max.)
20 A
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
IP20
- Länge
98 mm
- Breite
22.5 mm
- Höhe
104 mm
- Passend für (Details)
Montage auf einer 35-mm-DIN-Hutschiene nach EN 60715 oder EN 50022 mit einer Schienenhöhe von 7,5 mm oder 15 mm
- Industrieverpackung
Ja
- Inhalt
1 St.
- Typ
PISA-M-4CL2
- Abm.
(L x B x H) 98 x 22.5 x 104 mm
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3787703 PULS PISA-M-4CL2 Schutzschalter 20 A 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3787703 PULS PISA-M-4CL2 Schutzschalter 20 A 1 St.
Konformitätserklärung
Konformitätserklärung 3787703 PULS PISA-M-4CL2 Schutzschalter 20 A 1 St.
Beschreibung
Die PISA-M Geräte sind Miniatur-4-Kanal-Schutzmodule für 24-V- und 12-V-Systeme, die alle Vorteile elektronischer Schutzschalter in einem kompakten Gehäuse für die DIN-Schienen-Montage bieten: Spannungsabhängiger Auslösestrom für 4 unabhängige Ausgangskanäle in einem einzigen Gerät – einschließlich der Auswahl der Auslösekennlinie kombiniert mit verschiedenen Optionen für Fernsignalisierung und Kommunikation, was eine Fernkonfiguration, Überwachung und Steuerung ermöglicht.
Das PISA-M unterstützt mehrere, vom Benutzer auswählbare Signalisierungs- und Kommunikationsmethoden, die die Auswahl einfacher Warnmeldungen und Reset-Funktionen erlauben.
Alle PISA-M Geräte sind mit Push-In-Klemmen ausgestattet, die für eine automatisierte Verdrahtung optimiert sind und eine schnelle sowie sichere Installation ermöglichen.
Das PISA-M unterstützt mehrere, vom Benutzer auswählbare Signalisierungs- und Kommunikationsmethoden, die die Auswahl einfacher Warnmeldungen und Reset-Funktionen erlauben.
Alle PISA-M Geräte sind mit Push-In-Klemmen ausgestattet, die für eine automatisierte Verdrahtung optimiert sind und eine schnelle sowie sichere Installation ermöglichen.
