SCHUNK GSM-P 40-AS-S-090, Greif-Schwenk-Modul mit Parallelgreifer

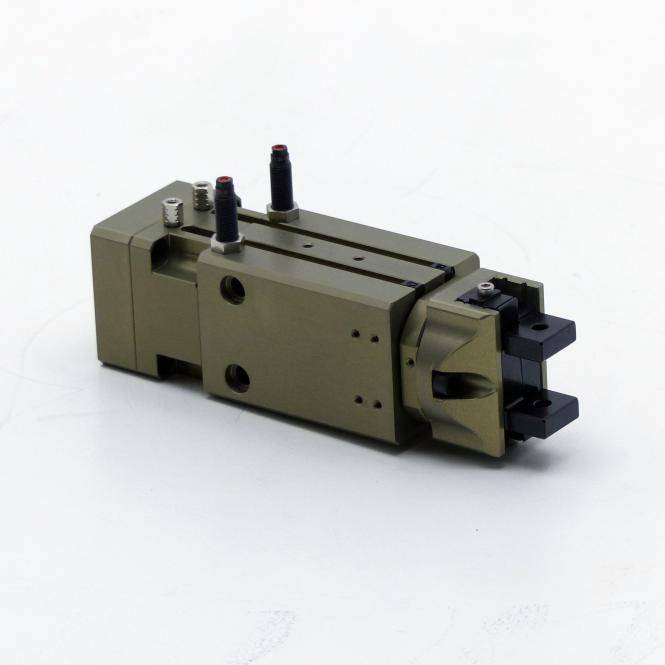

SCHUNK GSM-P 40-AS-S-090, Greif-Schwenk-Modul mit Parallelgreifer-0

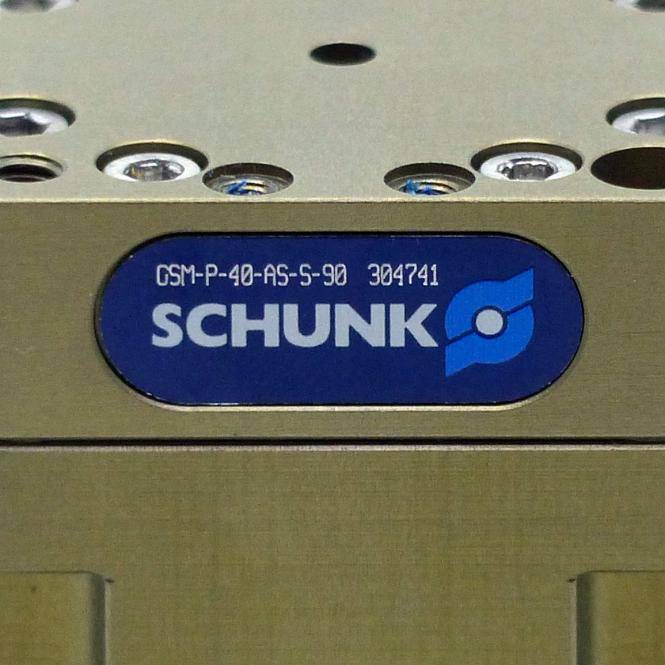

SCHUNK GSM-P 40-AS-S-090, Greif-Schwenk-Modul mit Parallelgreifer-1

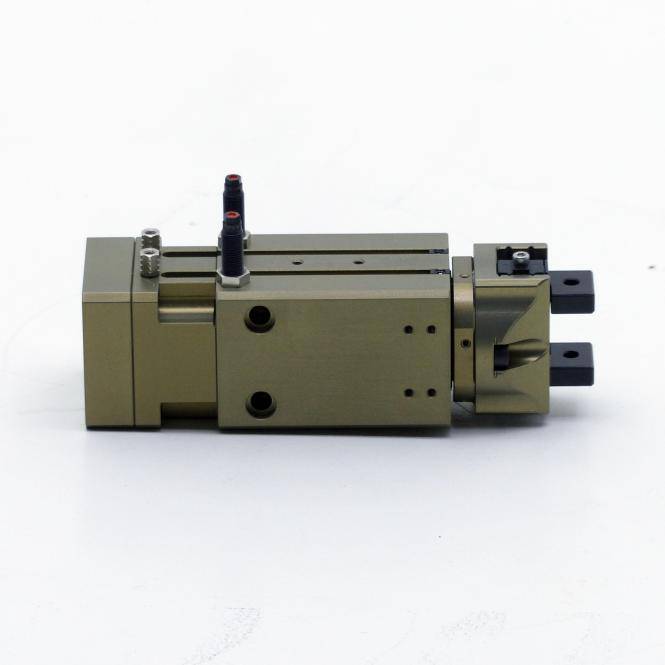

SCHUNK GSM-P 40-AS-S-090, Greif-Schwenk-Modul mit Parallelgreifer-2

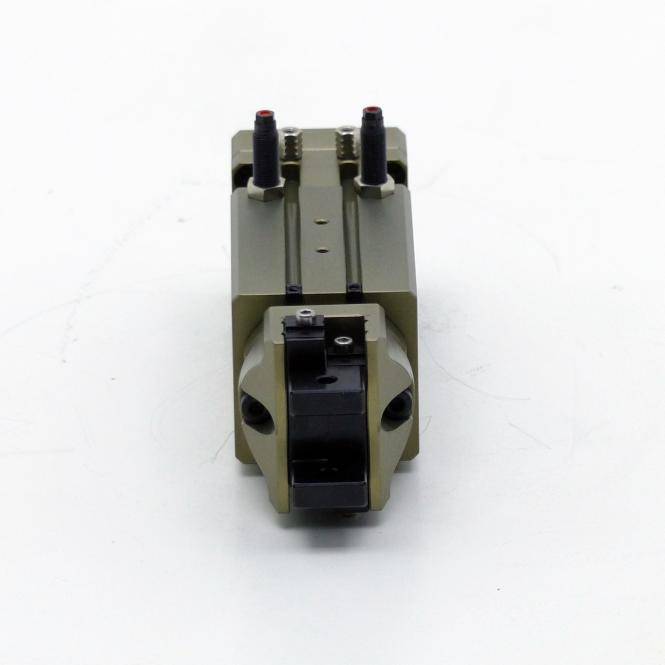

SCHUNK GSM-P 40-AS-S-090, Greif-Schwenk-Modul mit Parallelgreifer-3

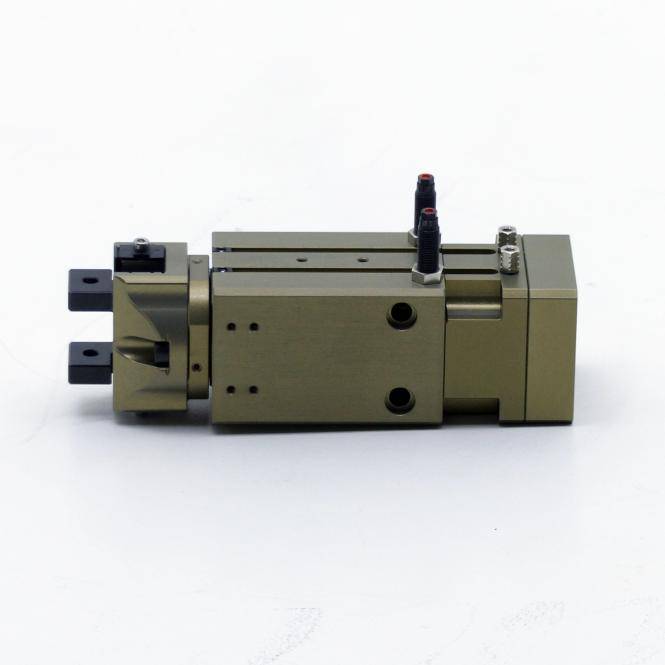

SCHUNK GSM-P 40-AS-S-090, Greif-Schwenk-Modul mit Parallelgreifer-4
1/5
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Sofort-Lieferung Di., 27. Okt.
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad
Verkauf durch  Conrad ElectronicVersand durch  Maschinenteil24
Anzahl
Gesamt
751,50 €
steuerfreie IGL zzgl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand
Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

  • Hub pro Backe: 6 mm
  • Drehwinkel: 90°
  • Schließkraft: 87 N
  • Endlageneinstellbarkeit: 90°
  • Drehmoment: 0.3 Nm
  • Hub pro Backe [mm]: 6.0
  • Schließkraft [N]: 87.0
  • Min. Federkraft [N]: 21.0
  • Drehmoment [Nm]: 0.3
  • Drehwinkel [ °]: 90
  • Endlageneinstellbarkeit [ °]: 90.0
  • Dämpfung für Schwenken: hydr. Dämpfer
  • Empfohlenes Werkstückgewicht [kg]: 0.33
  • Fluidverbrauch für Greifen [cm³]: 5.97
  • Fluidverbrauch für Schwenken [cm³]: 9.0
  • Eigenmasse [kg]: 0.5
  • Nennbetriebsdruck [bar]: 6.0
  • Max. Betriebsdruck [bar]: 6.5
  • Min. Betriebsdruck für Greifen [bar]: 4.0
  • Min. Betriebsdruck für Schwenken [bar]: 4.0
  • Schließzeit [s]: 0.03
  • Öffnungszeit [s]: 0.05
  • Schwenkzeit bei mittlerer Aufbaulast* [s]: 0.14
  • Max. zulässige Fingerlänge [mm]: 40.0
  • Max. zulässige Masse pro Finger [kg]: 0.08
  • Max. zul. Massenträgheit des Aufbaus [kgmm²]: 125.0
  • Schutzart IP: 30
  • Min. Umgebungstemperatur [ °C]: 5.0
  • Max. Umgebungstemperatur [ °C]: 60.0
  • Wiederholgenauigkeit für Greifen [mm]: 0.02
  • Wiederholgenauigkeit für Schwenken [ °]: 0.1
  • Länge X [mm]: 40.0
  • Breite Y [mm]: 63.5
  • Höhe Z [mm]: 123.4
  • Moment Mx max. [Nm]: 1.5
  • Moment My max. [Nm]: 2.0
  • Moment Mz max. [Nm]: 4.0
  • Max. Kraft axial Fz max. [N]: 170.0
  • Stoßdämpfer-Version: ja
Typ

Greif-Schwenkmodul

Betriebsdruck (max.)

6.5 bar

Ausführung

GSM-P-40-AS-S-90

Herst.-Teilenr.

304741

Betriebsdruck (min.)

4.0 bar

Gewicht

0.5 kg

Höhe

123.4 mm

Länge

40.0 mm

Max. Umgebungstemperatur

60.0 °C

Min. Umgebungstemperatur

5.0 °C

Genauigkeit (+/-)

0.02 mm

UKCA

nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 897034254 SCHUNK GSM-P 40-AS-S-090, Greif-Schwenk-Modul mit Parallelgreifer

Beschreibung

Temperatur: +5 ... +60 °C
Druck (pmax): 6,5 bar
Hub: pro Backe 6,00 mm
Hersteller: SCHUNK
Artikelnummer: 304741
