SCHUNK Universalgreifer PZN+80/1IS (303541)

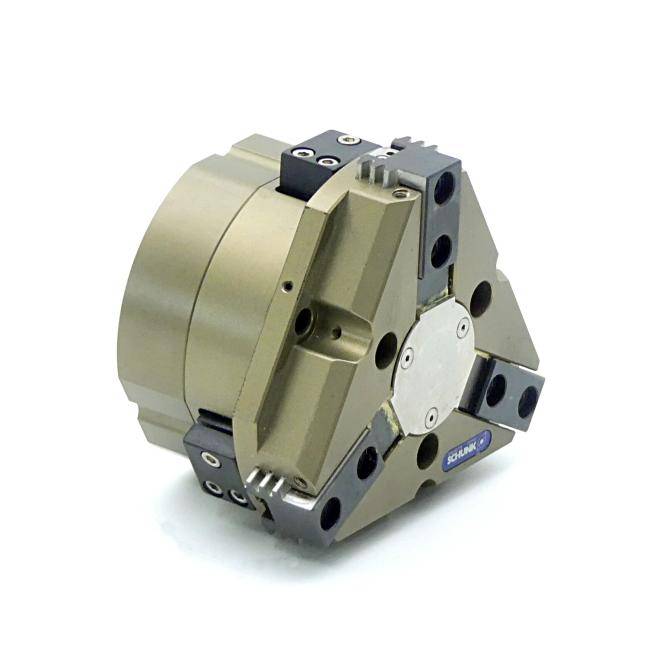

SCHUNK Universalgreifer PZN+80/1IS (303541)-0

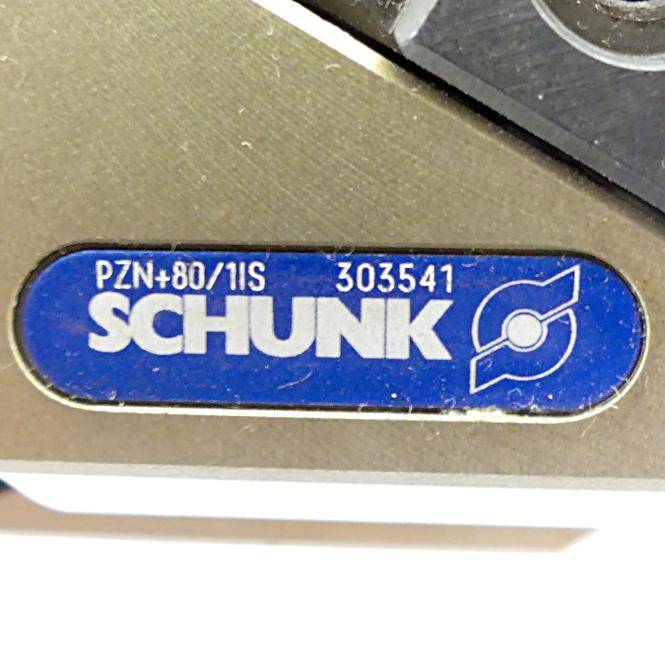

SCHUNK Universalgreifer PZN+80/1IS (303541)-1

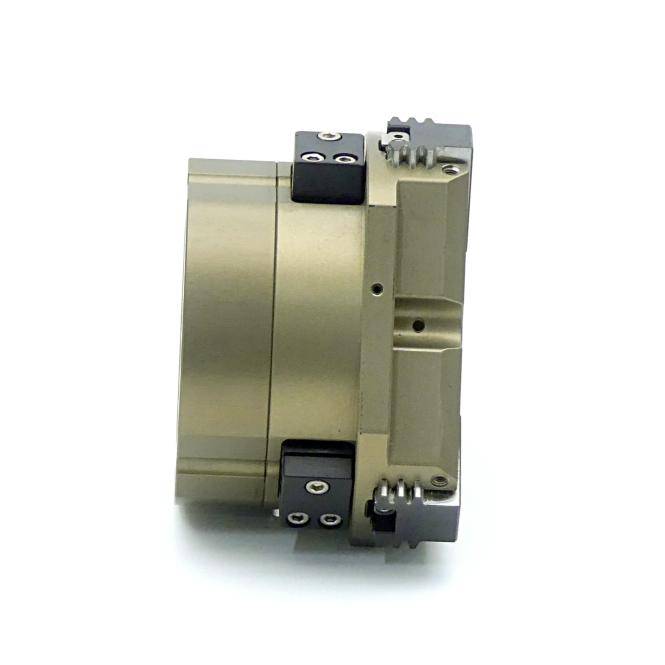

SCHUNK Universalgreifer PZN+80/1IS (303541)-2

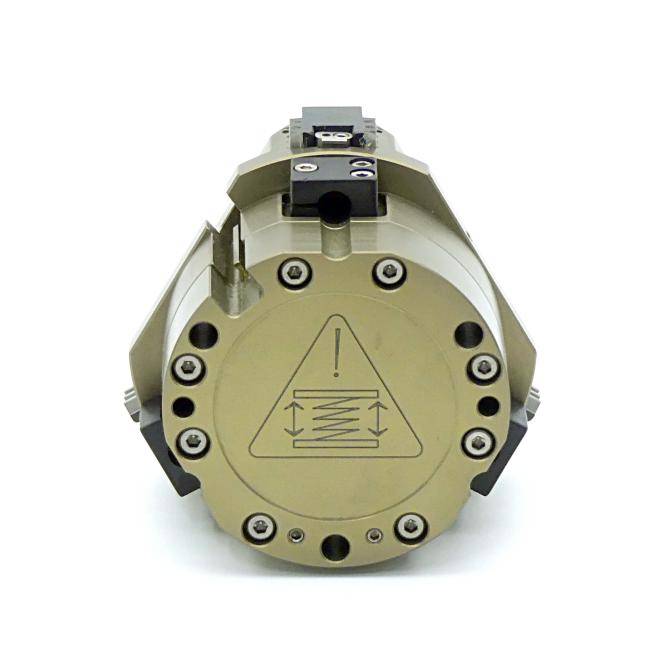

SCHUNK Universalgreifer PZN+80/1IS (303541)-3

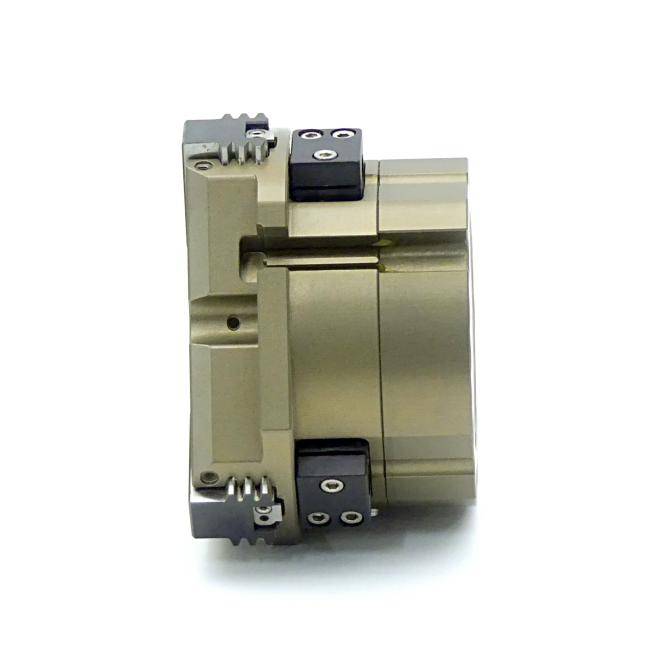

SCHUNK Universalgreifer PZN+80/1IS (303541)-4
1/5
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 28. Okt.
3 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad
Verkauf durch  Conrad ElectronicVersand durch  Maschinenteil24
Anzahl
Gesamt
1.120,30 €
steuerfreie IGL zzgl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand
Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

  • Hub pro Backe: 8 mm
  • Öffnungskraft: 1450 N
  • Max. Umgebungstemperatur: 90°C
  • Hub pro Backe [mm]: 8.0
  • Öffnungskraft [N]: 1450.0
  • Öffnungskraft (bei Fingerlänge 0 mm) [N]: 1701.0
  • Min. Federkraft [N]: 370.0
  • Eigenmasse [kg]: 0.96
  • Empfohlenes Werkstückgewicht [kg]: 5.0
  • Zylindervolumen pro Doppelhub [cm³]: 108.0
  • Min. Betriebsdruck [bar]: 4.0
  • Max. Betriebsdruck [bar]: 6.5
  • Nennbetriebsdruck [bar]: 6.0
  • Min. Sperrluftdruck [bar]: 0.5
  • Max. Sperrluftdruck [bar]: 1.0
  • Schließzeit [s]: 0.06
  • Öffnungszeit [s]: 0.04
  • Schließ-/Öffnungszeit mit Feder [s]: 0.19
  • Max. zulässige Fingerlänge [mm]: 105.0
  • Max. zulässige Masse pro Finger [kg]: 0.6
  • Schutzart IP: 40
  • Min. Umgebungstemperatur [ °C]: 5.0
  • Max. Umgebungstemperatur [ °C]: 90.0
  • Wiederholgenauigkeit [mm]: 0.01
  • Reinraumklasse ISO 14644-1: 5
  • Durchmesser D [mm]: 96.0
  • Höhe Z [mm]: 64.3
  • Moment Mx max. [Nm]: 60.0
  • Moment My max. [Nm]: 95.0
  • Moment Mz max. [Nm]: 55.0
  • Max. Kraft axial Fz max. [N]: 1500.0
Betriebsdruck (max.)

6.5 bar

Ausführung

PZN+80/1IS

Herst.-Teilenr.

303541

Betriebsdruck (min.)

4.0 bar

Gewicht

0.96 kg

Höhe

64.3 mm

Max. Umgebungstemperatur

90.0 °C

Min. Umgebungstemperatur

5.0 °C

UKCA

nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 906583596 SCHUNK Universalgreifer PZN+80/1IS (303541)

Beschreibung

Druckbereich: 4 - 6,5 bar
Hersteller: Schunk
Schutzklasse (IP): IP40
Hub: 8 mm pro Backe
Artikelnummer: 303541
