Name: Siemens 3VA2163-6HL42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 63 A Schaltspannung (max.): 690 V/AC (B
Brand: Siemens
SKU: 1701758
Availability: InStock

Ein grauer Leistungsschalter von Siemens, Modell 3VA2, mit schwarzem Schalterhebel in der Mitte und technischen Details bedruckt.

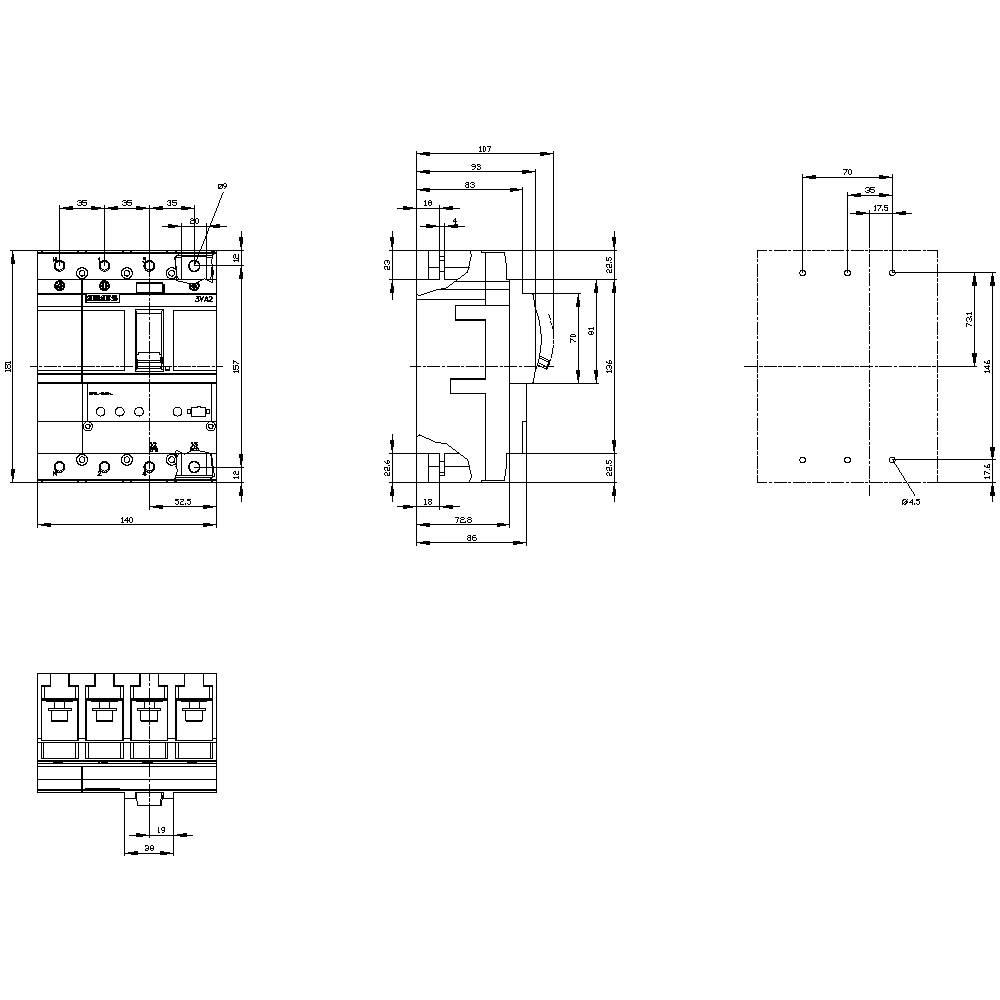

Technische Zeichnung eines mechanischen Teils mit verschiedenen Ansichten und Maßen in Millimetern. Hauptansicht zeigt Bohrlöcher und Montagepunkte.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

63 A

Anschluss

Schrauben

Typ

3VA2163-6HL42-0AA0

Einstellbereich Strom (min.)

25 A

Datenblatt (PDF)

Lieferung Fr., 16. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (592,44 € / Stück)

637,82 €

-7 %

592,44 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Leistungsschalter 3VA2 IEC Frame 160 Schaltvermögenklasse H Icu=85kA @ 415V

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,Schutzschalter

Unser Service für Sie

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Ausführung: Anlagenschutz
Verlustleistung: 1.33 W
Gewicht: 2.93 kg
Mechanische Lebensdauer: 20000
Elektrische Lebensdauer: 12000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3VA2163-6HL42-0AA0

Einstellbereich Strom (min.): 25 A

Einstellbereich Strom (max.): 63 A

Einstellbereich (Strom): 25 - 63 A

Polzahl: 4polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie 3VA

Passend für Marke: Siemens

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: H

Ausführung Überstromauslöser: ETU320

Anschluss: Schrauben

: IP40

Tiefe: 86 mm

Breite: 140 mm

Höhe: 181 mm

Abm.: (B x H x T) 140 x 181 x 86 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 63 A

: 4

: 0

: 4 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: FALSE

: 85 kA

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1020-4ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 20 - 20 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1700000

Lieferung Fr., 16. Okt.

Versand durch Conrad Electronic

20 A

Stück

Min.: 1

Vielfache: 1

251,26 €^*

Siemens 3VA1025-4ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1705404

Lieferung Fr., 16. Okt.

Versand durch Conrad Electronic

25 A

Stück

Min.: 1

Vielfache: 1

315,13 €^*

Siemens 3VA1032-4ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 32 - 32 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1703153

Lieferung Mi., 14. Okt.

Versand durch Conrad Electronic

32 A

Stück

Min.: 1

Vielfache: 1

226,05 €^*

Siemens 3VA1040-2ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1706329

Lieferung Fr., 16. Okt.

Versand durch Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

210,08 €^*

Siemens 3VA1040-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1706146

Lieferung Fr., 16. Okt.

Versand durch Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

242,86 €^*

Siemens 3VA1040-3ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 40 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700749

Lieferung Fr., 16. Okt.

Versand durch Conrad Electronic

40 A

Stück

Min.: 1

Vielfache: 1

284,87 €^*

Siemens 3VA1050-3ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 50 - 50 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1700397

Lieferung Mi., 14. Okt.

Versand durch Conrad Electronic

50 A

Stück

Min.: 1

Vielfache: 1

242,86 €^*

Siemens 3VA1063-2ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700646

Lieferung Fr., 16. Okt.

Versand durch Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

273,11 €^*

Siemens 3VA1063-2ED46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm Piece

Bestell-Nr.:1700894

Lieferung Fr., 16. Okt.

Versand durch Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

306,72 €^*

Siemens 3VA1063-3ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 63 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm Piece

Bestell-Nr.:1700527

Lieferung Mi., 14. Okt.

Versand durch Conrad Electronic

63 A

Stück

Min.: 1

Vielfache: 1

214,29 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1701758 Siemens 3VA2163-6HL42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 63 A Schaltspannung (max.): 690 V/AC (B

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1701758 Siemens 3VA2163-6HL42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 63 A Schaltspannung (max.): 690 V/AC (B

Beschreibung

Leistungsschalter 3VA2 IEC Frame 160 Schaltvermögenklasse H Icu=85kA @ 415V 4-polig, Anlagenschutz ETU320, LI, In=63A Überlastschutz Ir=25A...63A Kurzschlussschutz Ii=1,5...12 x In N-Leiterschutz einstellbar (OFF, 100%) Schraubenflachanschluss Kompaktleistungsschalter 3VA2 mit ETU 8-er Reihe für Anlagenschutz.Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Anlagenschutz und Generatorschutz. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Vier Schaltleistungsklassen von 55 kA ... 150 kA bei 415 V. 5. Abhängig von der Baugröße: Bemessungsstrom 25 A.630 A. 6. Montage in Festeinbau, Stecktechnik, Einschubtechnik möglich. 7. Die Baureihe verfügt über einen Elektronische Überstromauslöser. 8. Verfügt über ein integriertes Display zur Messwertanzeige. 9. Integrierte Messfunktion und optionale Kommunikationsanbindung über Modbus TCP, Modbus RTU, PROFINET und PROFIBUS. 10. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen.
