Name: Siemens LZS:PT3A5T30 Steckrelais 3 Wechsler Piece 5 St.
Brand: Siemens
SKU: 1740361
Availability: InStock

Ein elektrischer Leistungsschalter mit mehreren Klemmen und farbigen Markierungen, verwendet zur Stromkreiststeuerung.

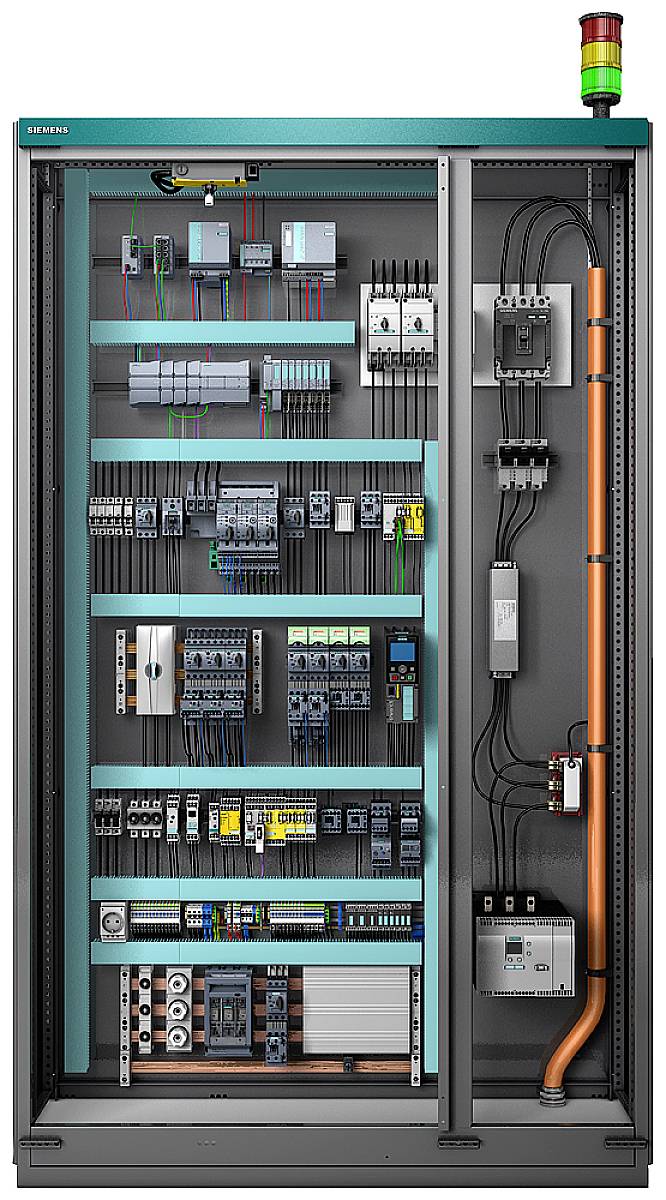

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Verkabelungen, darunter Sicherungen, Relais und Steuergeräte.

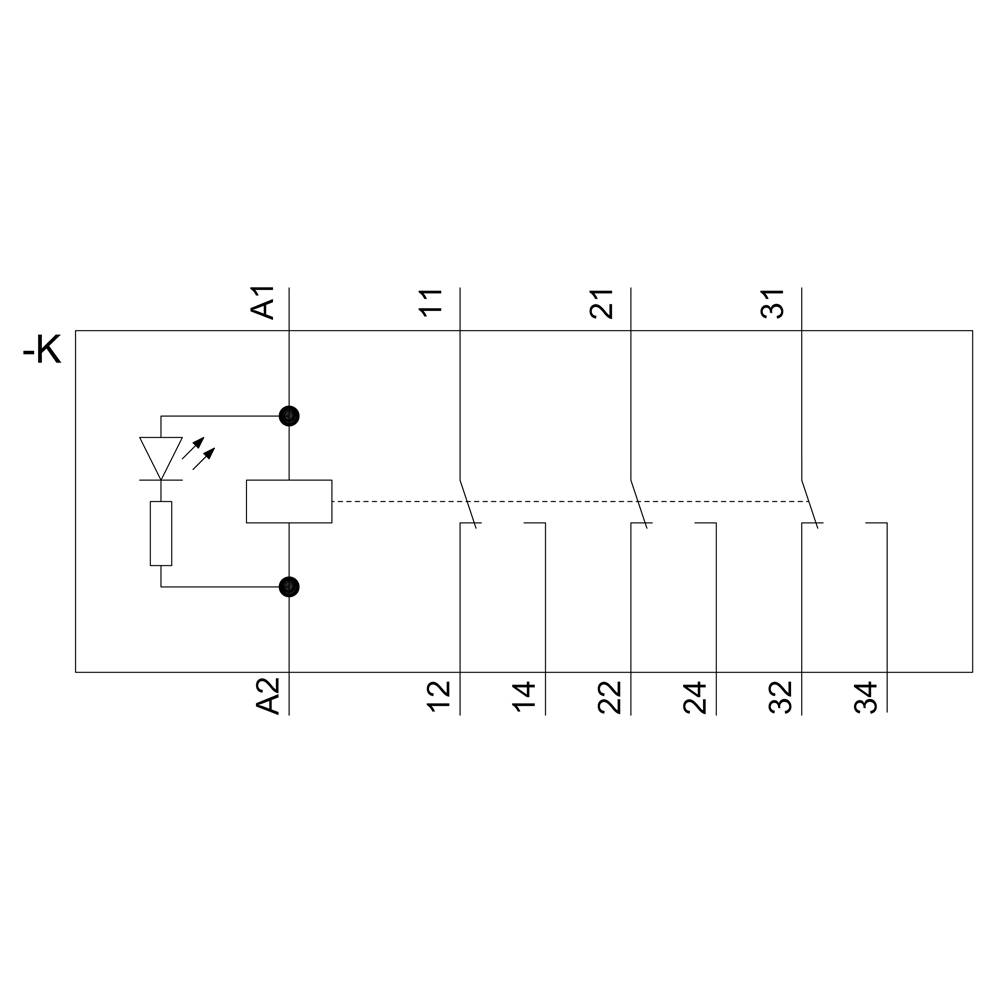

'Relais mit Leuchtdiode' im Schaltplan: A1 und A2 sind Spulenanschlüsse, 11/12, 21/22, 31/32 sind Schaltkontakte.

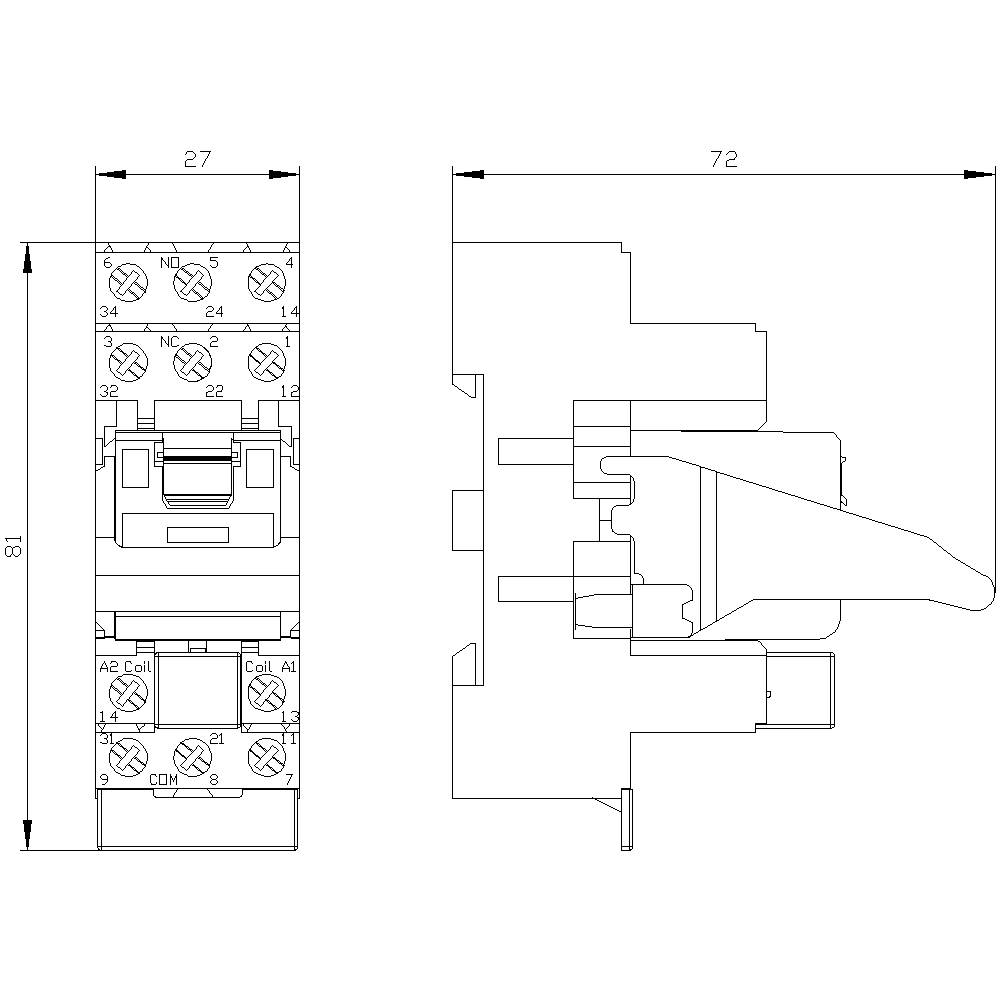

Konstruktionszeichnung eines elektrischen Schützes mit Draufsicht und Seitenansicht. Abmessungen gezeigt: 27x81 mm und 72 mm Tiefe.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Steckrelais

Kontaktart

3 Wechsler

Typ

LZS:PT3A5T30

Anschluss

Schrauben

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 9. Nov.

57 Set(s)

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt

75,21 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Fr., 30. Okt.

4,95 € Versand

Versand

96,63 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Steckrelais Komplettgerät AC230V, 3 Wechsler LED-Modul rot Standard-Stecksockel

Technische Daten

Befestigungsart: Schnappbefestigung
Verlustleistung: 1 W
thermischer Strom: 10 A
anschließbarer Leiterquerschnitt: 1 mm²-2.5 mm²
Abisolierlänge: 8 mm
Steuerspeisespannungsfrequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Steckrelais

Typ: LZS:PT3A5T30

Anschluss: Schrauben

Ansprechspannung (max.): 230 V/AC

Kontaktart: 3 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 180000

Mechanische Lebensdauer: 2.0E7

Spulenleistung: 1 W

Besonderheiten: mit LED

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 74 mm

Breite: 28 mm

Höhe: 72 mm

Abm.: (B x H x T) 28 x 72 x 74 mm

Inhalt: 5 St.

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Kontaktart

Produkt-Art

Verpackungsart

Siemens LZS:PT3A5T30 Steckrelais 3 Wechsler Piece 5 St.

Bestell-Nr.:1740361

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

Dieser Artikel

3 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

96,63 €^*

Siemens LZS:PT3A5L24 Steckrelais 3 Wechsler Piece 5 St.

Bestell-Nr.:1740348

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

3 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Siemens LZS:PT3A5S15 Steckrelais 3 Wechsler 5 St.

Bestell-Nr.:1740360

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

3 Wechsler

Steckrelais

Stück

Min.: 1

Vielfache: 1

92,43 €^*

Siemens LZS:PT5A5L24 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740362

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Siemens LZS:PT5A5R24 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740363

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Siemens LZS:PT5A5S15 Steckrelais 4 Wechsler 5 St.

Bestell-Nr.:1740364

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Stück

Min.: 1

Vielfache: 1

92,43 €^*

Siemens LZS:PT5A5T30 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740365

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

92,43 €^*

Siemens LZS:PT5B5L24 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740366

Sofort-Lieferung Mo., 26. Okt.

2 Set(s)

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Siemens LZS:PT5B5R24 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740367

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Siemens LZS:PT5B5S15 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740368

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

92,43 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1740361 Siemens LZS:PT3A5T30 Steckrelais 3 Wechsler Piece 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740361 Siemens LZS:PT3A5T30 Steckrelais 3 Wechsler Piece 5 St.

Beschreibung

Steckrelais Komplettgerät 3 W, AC 230 V LED-Modul rot Standard-Stecksockel Schraubanschluss 3,5 mm Pinning Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
