Name: Siemens LZS:PT5D5S15 Steckrelais 4 Wechsler Piece 5 St.
Brand: Siemens
SKU: 1740372
Availability: InStock

Schwarzer elektrischer Schalter mit mehreren Anschlussklemmen, geeignet für DIN-Schienenmontage.

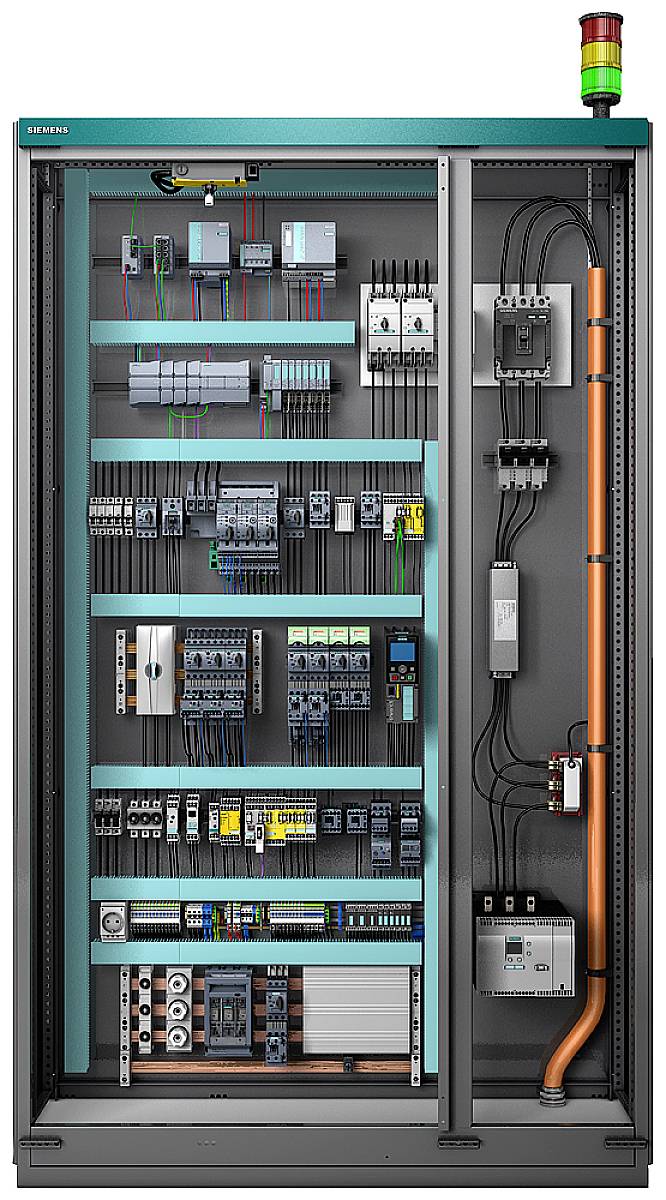

Industrieller Schaltschrank mit elektrischen Komponenten wie Schaltern, Sicherungen und Kabeln organisiert für Steuerungssysteme.

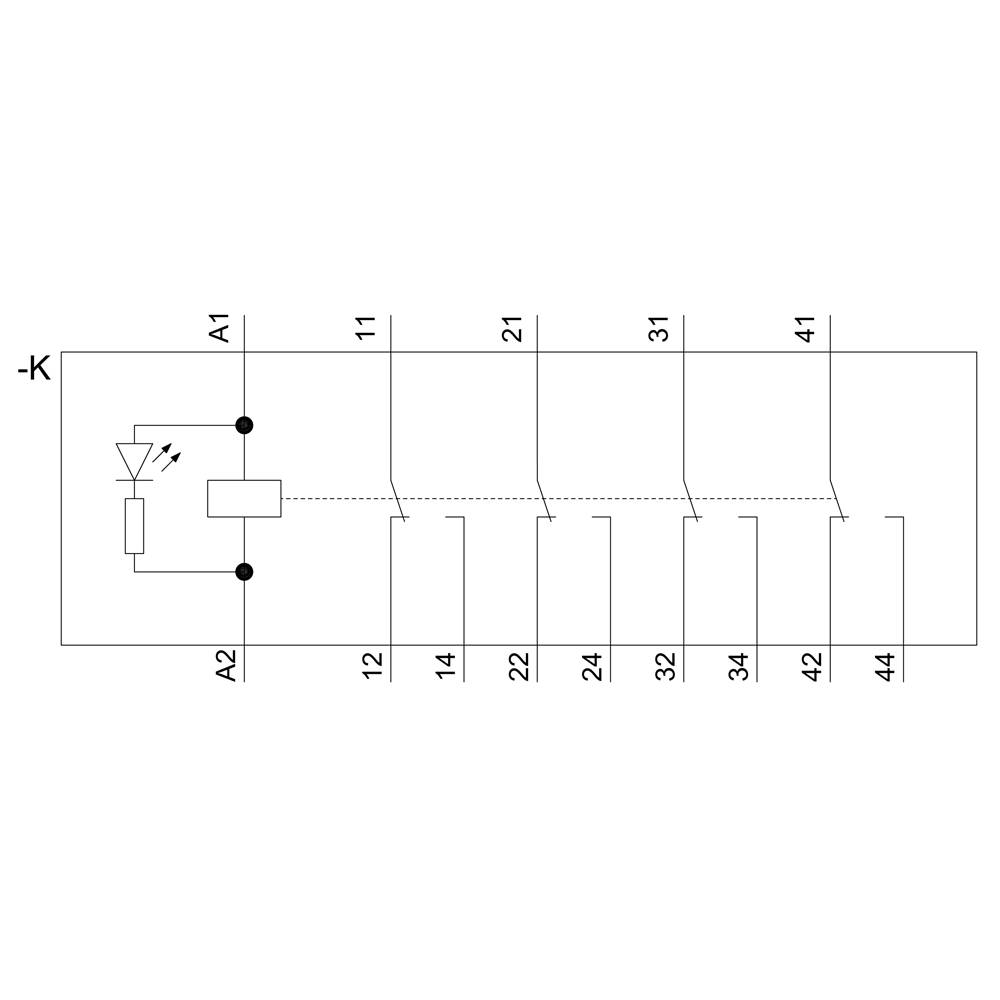

Schaltplan einer Relaiskarte mit vier Relais und einer Anzeigediode. Markiert sind Anschlüsse: A1, A2, 11-44 und LED.

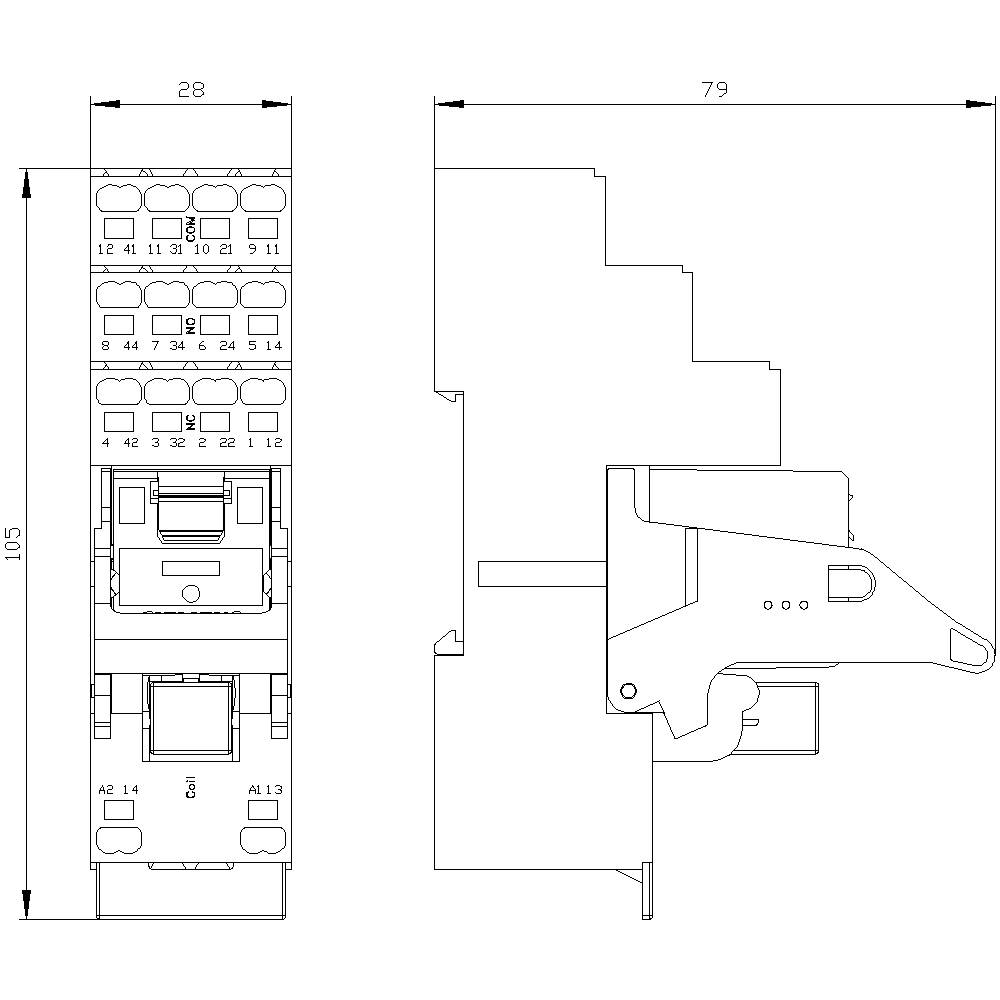

'Technische Zeichnung eines Relaismoduls.' Links Draufsicht, rechts Seitenansicht. Maße: Höhe 105 mm, Breite 28 mm, Länge 79 mm.

1/4

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Steckrelais

Kontaktart

4 Wechsler

Typ

LZS:PT5D5S15

Anschluss

Federzuganschluss

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 9. Nov.

58 Set(s)

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt

79,12 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Fr., 30. Okt.

4,95 € Versand

Versand

96,63 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Steckrelais Komplettgerät AC115V, 4 Wechsler LED-Modul rot Sockel

Technische Daten

Befestigungsart: Schnappbefestigung
Verlustleistung: 1 W
thermischer Strom: 6 A
anschließbarer Leiterquerschnitt: 0.75 mm²-1.5 mm²
Abisolierlänge: 12 mm
Steuerspeisespannungsfrequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Steckrelais

Typ: LZS:PT5D5S15

Anschluss: Federzuganschluss

Kontaktart: 4 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 250000

Mechanische Lebensdauer: 2.0E7

Besonderheiten: steckbar

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -40 °C

Tiefe: 98 mm

Breite: 28 mm

Höhe: 79 mm

Abm.: (B x H x T) 28 x 79 x 98 mm

Inhalt: 5 St.

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Kontaktart

Produkt-Art

Verpackungsart

Siemens LZS:PT5D5S15 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740372

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

Dieser Artikel

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

96,63 €^*

Siemens LZS:PT3A5L24 Steckrelais 3 Wechsler Piece 5 St.

Bestell-Nr.:1740348

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

3 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Siemens LZS:PT3A5S15 Steckrelais 3 Wechsler 5 St.

Bestell-Nr.:1740360

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

3 Wechsler

Steckrelais

Stück

Min.: 1

Vielfache: 1

92,43 €^*

Siemens LZS:PT3A5T30 Steckrelais 3 Wechsler Piece 5 St.

Bestell-Nr.:1740361

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

3 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

96,63 €^*

Siemens LZS:PT5A5L24 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740362

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Siemens LZS:PT5A5R24 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740363

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Siemens LZS:PT5A5S15 Steckrelais 4 Wechsler 5 St.

Bestell-Nr.:1740364

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Stück

Min.: 1

Vielfache: 1

92,43 €^*

Siemens LZS:PT5A5T30 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740365

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

92,43 €^*

Siemens LZS:PT5B5L24 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740366

Sofort-Lieferung Mo., 26. Okt.

2 Set(s)

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Siemens LZS:PT5B5R24 Steckrelais 4 Wechsler Piece 5 St.

Bestell-Nr.:1740367

Lieferung Fr., 30. Okt.

Versand durch Conrad Electronic

4 Wechsler

Steckrelais

Piece

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1740372 Siemens LZS:PT5D5S15 Steckrelais 4 Wechsler Piece 5 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740372 Siemens LZS:PT5D5S15 Steckrelais 4 Wechsler Piece 5 St.

Beschreibung

Steckrelais Komplettgerät 4 W, AC 115 V LED-Modul rot Sockel mit logischer Trennung Federzuganschluss (Push-In) Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
