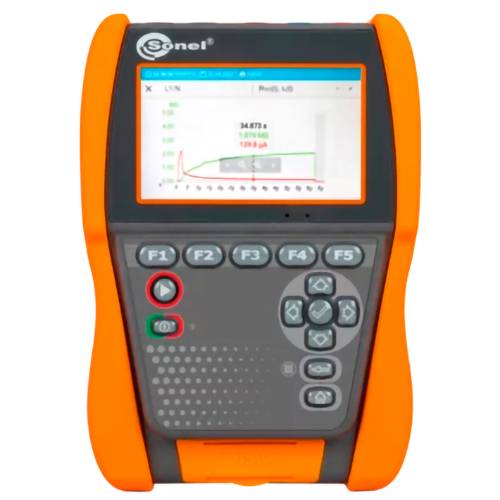

Sonel MIC-2511 Isolationsmessgerät 10 V, 25 V, 100 V, 250 V, 500 V, 2500 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1.592,44 €
3
2% = 38,81 €
1.553,63 €
5
3% = 51,75 €
1.540,69 €
10
4% = 64,68 €
1.527,76 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1.592,44 € / Stück)
€
Highlights & Details
Isolationsmessgerät MIC-2511
- Prüfspannungen wählbar im Bereich von 10...2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V oder 10...2500 V in 10 V Schritten
- Messen des Isolationswiderstands der Überwachungsschleife von Brandmeldesystemen mit einer Spannung von 10 V
- Tests von Überspannungsschutzgeräten (SPD)
- Darstellung von Diagrammen auf dem Display während der Messungen
- Messungen in elektrostatisch geschützten Bereichen (EPA)
- Ergebniskorrektur bezogen auf die Referenztemperatur
- Dauerhafte Anzeige des gemessenen Isolationswiderstands oder Leckstromes
- Automatisches Entladen des Prüflings nach Abschluss der Isolationsmessung
- Akustisches Signal in 5-Sekunden Intervallen zur Erfassung der Zeitcharakteristiken
- Prüfzeiten T1, T2 und T3 zur Messung von einem oder zwei Absorptionskoeffizienten im Bereich von 1…600 s
- Automatische Messung von 3-, 4-, 5-adrigen Kabeln und Leistungskabeln unter Verwendung des zusätzlichen Adapters AutoISO-2511
- Anzeige der aktuell anliegenden Prüfspannung während der Messung
- Prüfstrom ≤2 mA
- Schutz gegen unter Spannung stehende Objekte
- Isolationsmessung durchführbar mittels 2- oder 3-Leiter Methode
Technische Daten
- Produkt-Art
Isolationsmessgerät
- Prüfspannung
10 V
25 V
100 V
250 V
500 V
2500 V
- Messfunktion
Isolationswiderstand
Spannung
Spannung AC
Spannung DC
Widerstand
Durchgangswiderstand
Werksstandard (ohne Zertifikat)
- Schnittstellen
USB
IP65
- Spannungs-Versorgung (Details)
Spannungsversorgung Akku Li-Ion 10,8 V 3,5 Ah
- Abm.
(L x B x H) 71 x 234 x 169 mm
- Gewicht
1.3 kg
- Anzeige-Art
LCD
- Frequenz (max.)
65 Hz
- Frequenz-Bereich
65 Hz (max)
- Messbereich Spannung (max.)
1500 V
- Messkategorie
CAT IV 600 V
CAT III 600 V
- Breite
234 mm
- Höhe
169 mm
- Länge
71 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3763605 Sonel MIC-2511 Isolationsmessgerät 10 V, 25 V, 100 V, 250 V, 500 V, 2500 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3763605 Sonel MIC-2511 Isolationsmessgerät 10 V, 25 V, 100 V, 250 V, 500 V, 2500 V
Beschreibung
Sonel MeasureEffect™
Das Messgerät ist Teil der Sonel MeasureEffect™-Plattform. Ein umfassendes System, mit dem Sie Messungen durchführen, Daten speichern und verwalten sowie die Geräte auf mehreren Ebenen steuern können.
Weitere Funktionen
• Messen von Ableitströmen während der RISO Messung
• Messen der Kapazität während der RISO Messung
• Durchgangs- und Widerstandsmessung
• Temperaturmessung (mit zusätzlichem ST-1 Temperaturfühler)
• DC und AC Spannungsmessung von 0...1500 V
• Speicher für 9999 Einträge, Datenübertragung zum PC per USB-Kabel
• Spannungsversorgung durch Akkus
• Beleuchtete Tastatur
• Das Prüfgerät entspricht den Anforderungen gemäß EN IEC 61557
Anwendung
Dieses Isolationsmessgerät verfügt über ein sehr breites Anwendungsspektrum. Es kann sowohl im Wohnungsbau als auch zur Prüfung von industriellenn Anlagen oder Verkehrsnetzen eingesetzt werden. Die Gesamtheit aller integrierten Funktionen und Features machen das MIC-2511 zu einem perfekten „Allrounder“. Niedriger Batterieverbrauch, Laden während den Messungen, intuitive Bedienung und hoher Schutzgrad im Außenbereich sind nur einige
Merkmale. Häufige Anwendungsbereiche sind die elektrische Instandsetzung, Motorenüberprüfungen Netzversorgungsleitungen, Straßenbeleuchtung oder Bau und Wartung von PV Anlagen, sowie im Telekommunikations- und Fernwärmesektor.
Funktionen
Das Prüfgerät kann zur Messung des Isolationswiderstandes mit einer maximalen Prüfspannung von 2500 V verwendet werden. Nach der Überprüfung von Leitungen wird nach Abschluss der Messung automatisch eine Entladung
der Last durchgeführt. Zusammen mit PRZ-2 (Kit zur Messung des Widerstands in Bereichen mit ESD-Schutz), ist es ein umfassendes Prüfmittel um den Schutz von Anlagen gegen statische Elektrizität zu gewährleisten.
Das Gerät ermöglicht die elektrische Sicherheitskontrolle von elektrischen Anlagen in Wohn-, Gewerbe- und Industriebereichen. Alle Messungen können sehr leicht mit dem AutoISO-2511 Adapter, zur Prüfung des Isolationswiderstandes von 3-, 4- und 5-adrigen Leitungen, automatisiert werden. Mit dem MIC-2511 kann der Benutzer ebenso den Durchgang von Schutz- und Potentialausgleichsleitern mit ü 200 mA in beide Richtungen messen. Ein integriertes Voltmeter führt Spannungsmessungen im Bereich AC und DC bis 1500 V durch. Ein umfangreicher Speicher ermöglicht das Ablegen von fast 10 000 Messergebnissen.
Schnittstellen und Software
Es können ganz einfach Daten via USB an den PC übertragen werden. Für die Generierung von Prüfberichten ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das Ausdrucken dieser, kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.
Das Messgerät ist Teil der Sonel MeasureEffect™-Plattform. Ein umfassendes System, mit dem Sie Messungen durchführen, Daten speichern und verwalten sowie die Geräte auf mehreren Ebenen steuern können.
Weitere Funktionen
• Messen von Ableitströmen während der RISO Messung
• Messen der Kapazität während der RISO Messung
• Durchgangs- und Widerstandsmessung
• Temperaturmessung (mit zusätzlichem ST-1 Temperaturfühler)
• DC und AC Spannungsmessung von 0...1500 V
• Speicher für 9999 Einträge, Datenübertragung zum PC per USB-Kabel
• Spannungsversorgung durch Akkus
• Beleuchtete Tastatur
• Das Prüfgerät entspricht den Anforderungen gemäß EN IEC 61557
Anwendung
Dieses Isolationsmessgerät verfügt über ein sehr breites Anwendungsspektrum. Es kann sowohl im Wohnungsbau als auch zur Prüfung von industriellenn Anlagen oder Verkehrsnetzen eingesetzt werden. Die Gesamtheit aller integrierten Funktionen und Features machen das MIC-2511 zu einem perfekten „Allrounder“. Niedriger Batterieverbrauch, Laden während den Messungen, intuitive Bedienung und hoher Schutzgrad im Außenbereich sind nur einige
Merkmale. Häufige Anwendungsbereiche sind die elektrische Instandsetzung, Motorenüberprüfungen Netzversorgungsleitungen, Straßenbeleuchtung oder Bau und Wartung von PV Anlagen, sowie im Telekommunikations- und Fernwärmesektor.
Funktionen
Das Prüfgerät kann zur Messung des Isolationswiderstandes mit einer maximalen Prüfspannung von 2500 V verwendet werden. Nach der Überprüfung von Leitungen wird nach Abschluss der Messung automatisch eine Entladung
der Last durchgeführt. Zusammen mit PRZ-2 (Kit zur Messung des Widerstands in Bereichen mit ESD-Schutz), ist es ein umfassendes Prüfmittel um den Schutz von Anlagen gegen statische Elektrizität zu gewährleisten.
Das Gerät ermöglicht die elektrische Sicherheitskontrolle von elektrischen Anlagen in Wohn-, Gewerbe- und Industriebereichen. Alle Messungen können sehr leicht mit dem AutoISO-2511 Adapter, zur Prüfung des Isolationswiderstandes von 3-, 4- und 5-adrigen Leitungen, automatisiert werden. Mit dem MIC-2511 kann der Benutzer ebenso den Durchgang von Schutz- und Potentialausgleichsleitern mit ü 200 mA in beide Richtungen messen. Ein integriertes Voltmeter führt Spannungsmessungen im Bereich AC und DC bis 1500 V durch. Ein umfangreicher Speicher ermöglicht das Ablegen von fast 10 000 Messergebnissen.
Schnittstellen und Software
Es können ganz einfach Daten via USB an den PC übertragen werden. Für die Generierung von Prüfberichten ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das Ausdrucken dieser, kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.
Hinweise
- Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.
