TAMS Elektronik 43-00327-01 SD-32 Servodecoder kaufen

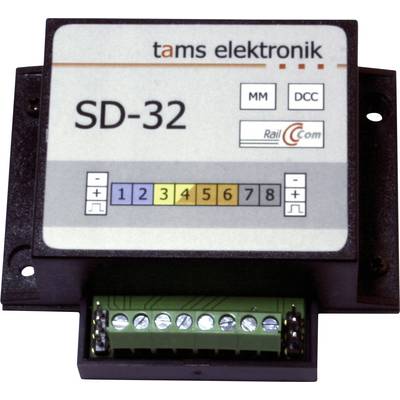

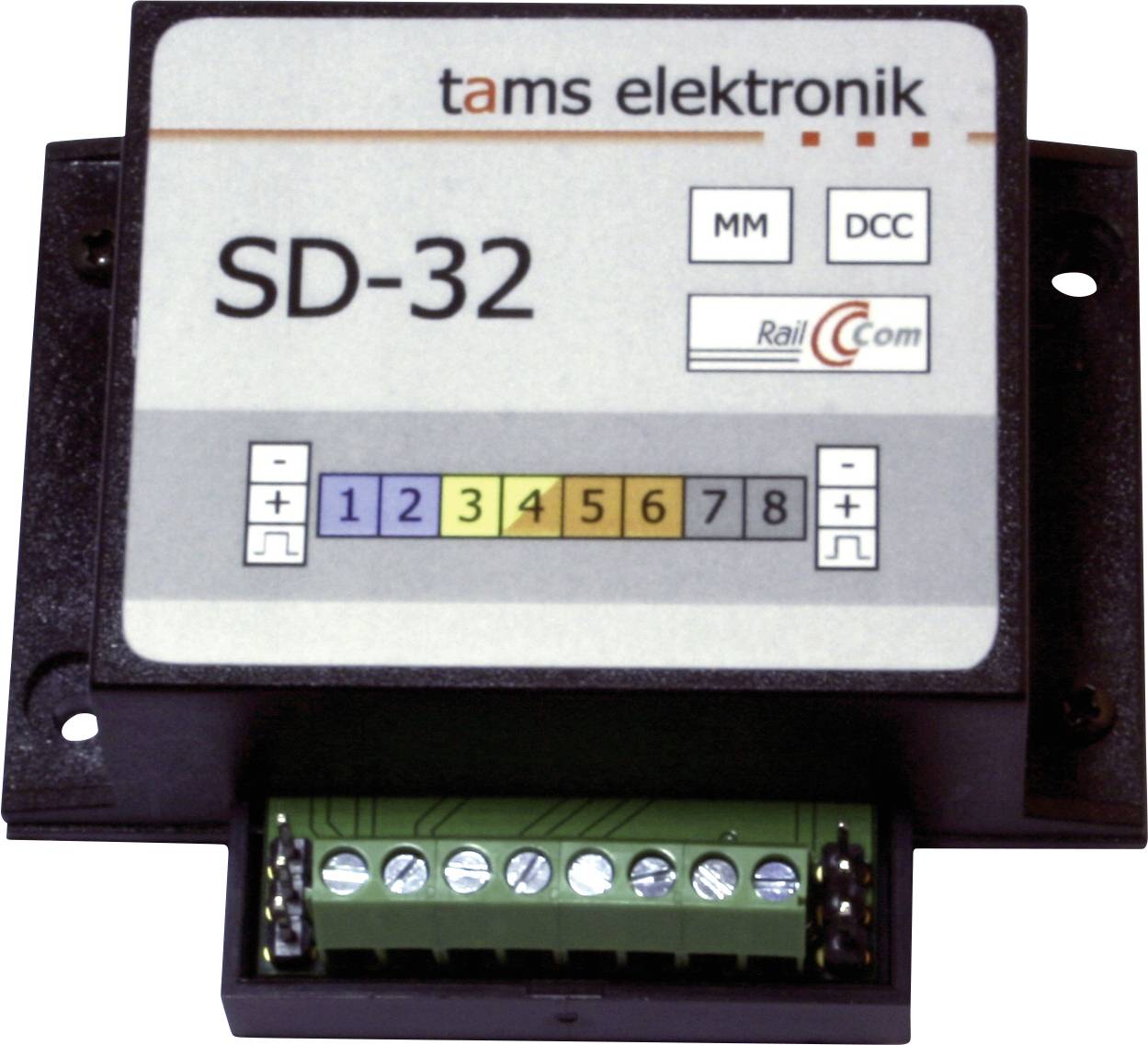

Vorderansicht eines "tams elektronik SD-32" MM/DCC-Gleisdecoder mit nummerierten 1-8 Ausgangsklemmen und Schraubklemmenblock.

Sofort-Lieferung Di., 8. Sept.

12 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (34,41 € / Stück)

34,41 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

TAMS Elektronik Servosteuerung SD-32 für Analog- und Digitalbetrieb

Zur Ansteuerung von 2 Servos
2 zusätzliche Schaltausgänge zum Anschluss sonstiger Verbraucher (z.B. Lampen, einfache Lichtsignale, Relais)
2 Schalteingänge zum Anschluss von Tastern
Einsatz als analoges Servomodul oder als digitaler Servodecoder

Technische Daten

Digitalformate: Motorola und DCC (entsprechend NMRA-und RCN-Standard)
Programmierung: DCC-Konfigurationsvariablen oder mit Programmier-Tastern
Ansteuerung: DCC- oder MM-Weichenstellbefehle oder Taster
Versorgungsspannung:
- Digitalbetrieb: Digitalspannung aus dem Boosterkreis
- Analogbetrieb: 14 – 18 V Wechselspannung
Max. Strom pro Ausgang
- Servoanschlüsse: 1.000 mA (2 s) | 800 mA (Dauer)
- Schaltdecoderausgang: 1.500 mA (2 s) | 1.000 mA (Dauer)
Max. Gesamtstrom: 1.000 mA
Platinenabmessungen: 48 x 52 mm
Abmessungen einschließlich Gehäuse: 70 x 60 x 25 mm

Produkt-Art: Servodecoder

Decoder-Hersteller: Tams

Digital-Format: MM
DCC

Bauart: Zubehör

Einstellbare Effekte: Servo
Lichtsignale
Beleuchtungen

Anzahl Ausgänge: 2 x

Adressen-Bereich: MM: 1020 Weichenadressen, DCC: 2040 Weichenadressen oder 510 Fahrzeugdecoderadressen (Lokadressen)

Max. Gesamtstrom: 1000 mA

Max. Motorstrom: 1000 mA

Analog-Betrieb möglich: Ja

RailCom-Unterstützung: Ja

Länge: 70 mm

Breite: 60 mm

Höhe: 25 mm

Abm.: (L x B x H) 70 x 60 x 25 mm

Ausführung: 2-fach Servosteuerung, digital und analog

Herst.-Teilenr.: 43-00327-01

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3775663 TAMS Elektronik 43-00327-01 SD-32 Servodecoder

Beschreibung

Einsatzgebiete:
· Servos in Weichen, Toren, Wasserkränen, Kinderwippen, Schranken, Flügelsignalen
· Herzstückpolarisierung von Weichen
· Einfache Lichtsignale
· Beleuchtungen

Anschlussmöglickeiten:
· 2 Ausgänge für Servos
· 2 Eingänge für Taster zum Auslösen und Einstellen der Servos in rein analogem Umfeld
· 2 Schaltausgänge für den Anschluss von sonstigen Verbrauchern max. Strom pro Ausgang: 1.000 mA (bis 2 s) bzw. 800 mA (Dauer)

5 verschiedene Bewegungskurven zur Wahl:
- Kurve 1: linear mit beliebigen Zwischenhalten.
- Kurve 2: linear ohne Zwischenhalt (für Weichen).
- Kurve 3: Wippe.
- Kurve 4: linear mit Nachwippen (für Flügelsignale oder Schranken) .
- Kurve 5: linear mit Nachwippen und Umgreifen des Stellwerkers (für Flügelsignale) .

Einstellmöglichkeiten separat für jeden der beiden Servoausgänge:
- Endlagen, Geschwindigkeit, Bewegungskurve.
- Einstellung über CVs oder Taster.

Besonderheiten:
Ansteuerung der Servos wahlweise über Weichenstellbefehle oder rein analog mit Tastern.
Konfiguration mit CV-Variablen oder rein analog über Taster.
Ansteuerung der Ausgänge in Abhängigkeit von der Servostellung möglich.

Geeignet für alle Nenngrößen.
