TAMS Elektronik 49-01135-01 KSM-3 Kehrschleifmodul Bausatz kaufen

Leiterplatte mit elektronischen Bauteilen wie Widerständen, Kondensatoren und einem roten Relais auf grünem Substrat.

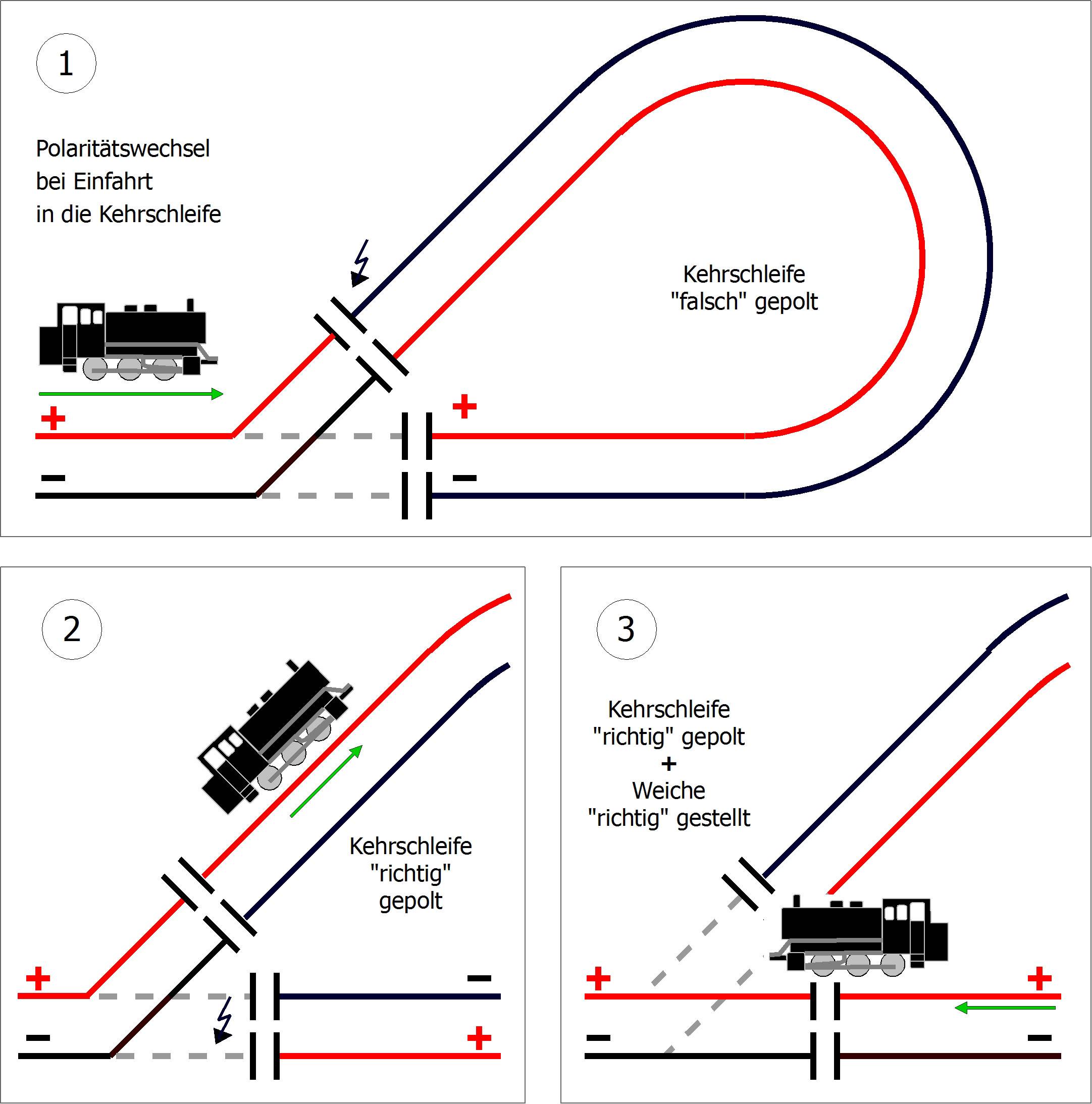

'Diagramm zur Kehrschleife: 1) Zug bei Einfahrt mit Wechsel der Polarität; 2) Zug richtig gepolt; 3) Kehrschleife und Weiche richtig eingestellt.'

1/3

Sofort-Lieferung Di., 14. Juli

25 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (26,88 € / Stück)

26,88 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Produkt-Art: Kehrschleifmodul

Digital-Format: DCC

Modellausführung: Bausatz

Länge: 52 mm

Breite: 48 mm

Abm.: (L x B) 52 mm x 48 mm

Altersklasse: ab 15 Jahre

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1407488 TAMS Elektronik 49-01135-01 KSM-3 Kehrschleifmodul Bausatz

Beschreibung

Das Kehrschleifenmodul KSM-3 ändert die Polarität innerhalb weniger Millisekunden, sobald es den Spannungsabfall am Übergang bei der Ein- oder Ausfahrt eines Zuges detektiert. Das KSM-3 reagiert also schon, bevor die Spannung infolge des Kurzschlusses tatsächlich zusammenbricht. Um die präzise Einstellung der Kurzschlussempfindlichkeit sicherzustellen, zeigt eine LED auf der Platine das Erreichen des Optimums an.
Zusätzlicher Weichen-Ausgang: Vor der Ausfahrt des Zuges aus der Kehrschleife werden gleichzeitig die Kehrschleifen-Polarität und die Weiche richtig gestellt. Geeignet für den Anschluss von Weichen mit Doppelspulenantrieb.
