TAMS Elektronik 51-04116-01-C Schattenbahnhofsteuerung Fertigbaustein Basismodul kaufen

Eine grüne Leiterplatte mit mehreren Kondensatoren, Widerständen und Tasten. Oben ein Ethernet-Anschluss, links grüne Steckklemmen.

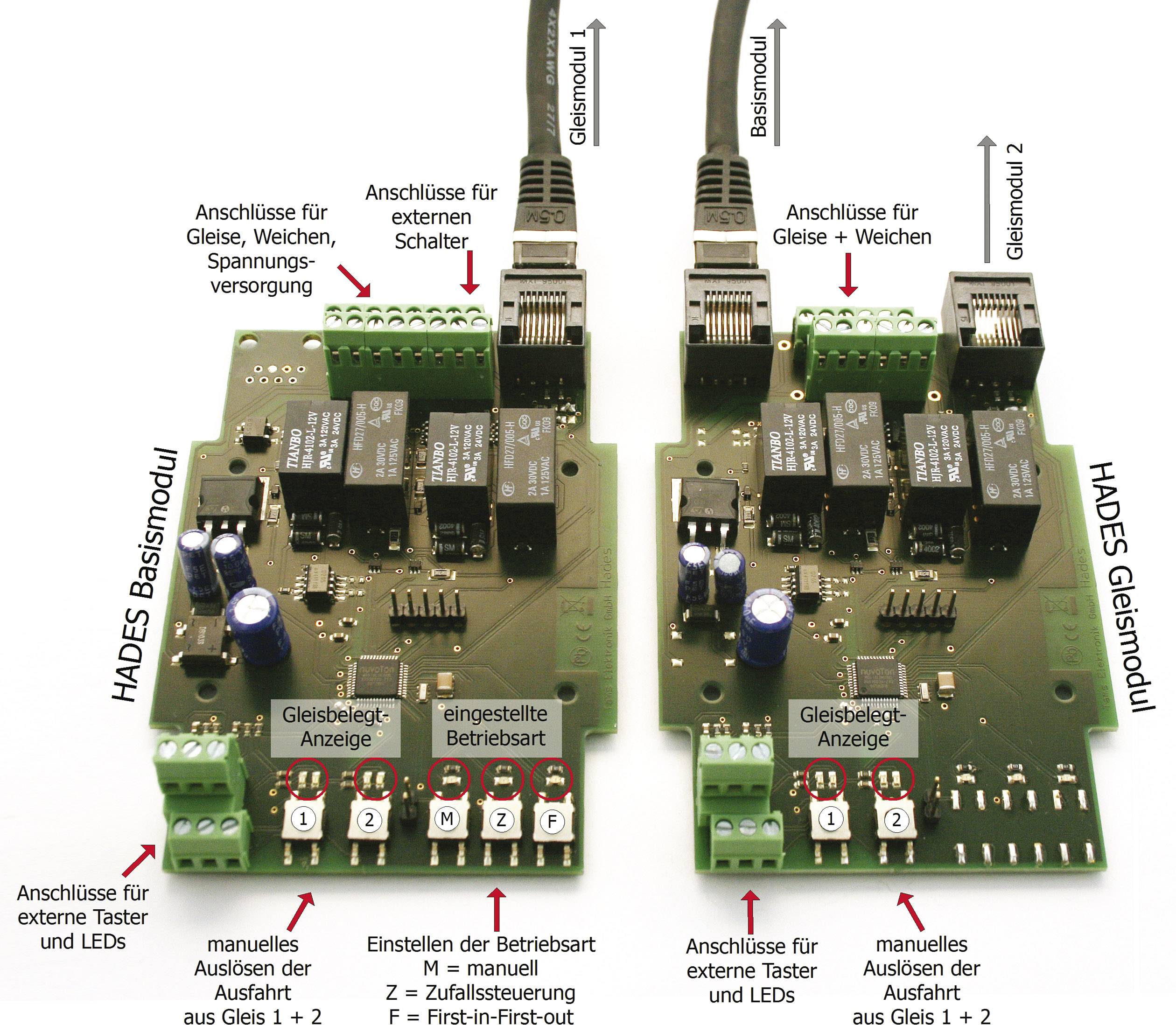

'Zwei HADES Module zur Modelleisenbahn. Linkes ist das Basismodul, rechtes das Gleismodul. Beide Module zeigen Anschlüsse und Schaltflächen.'

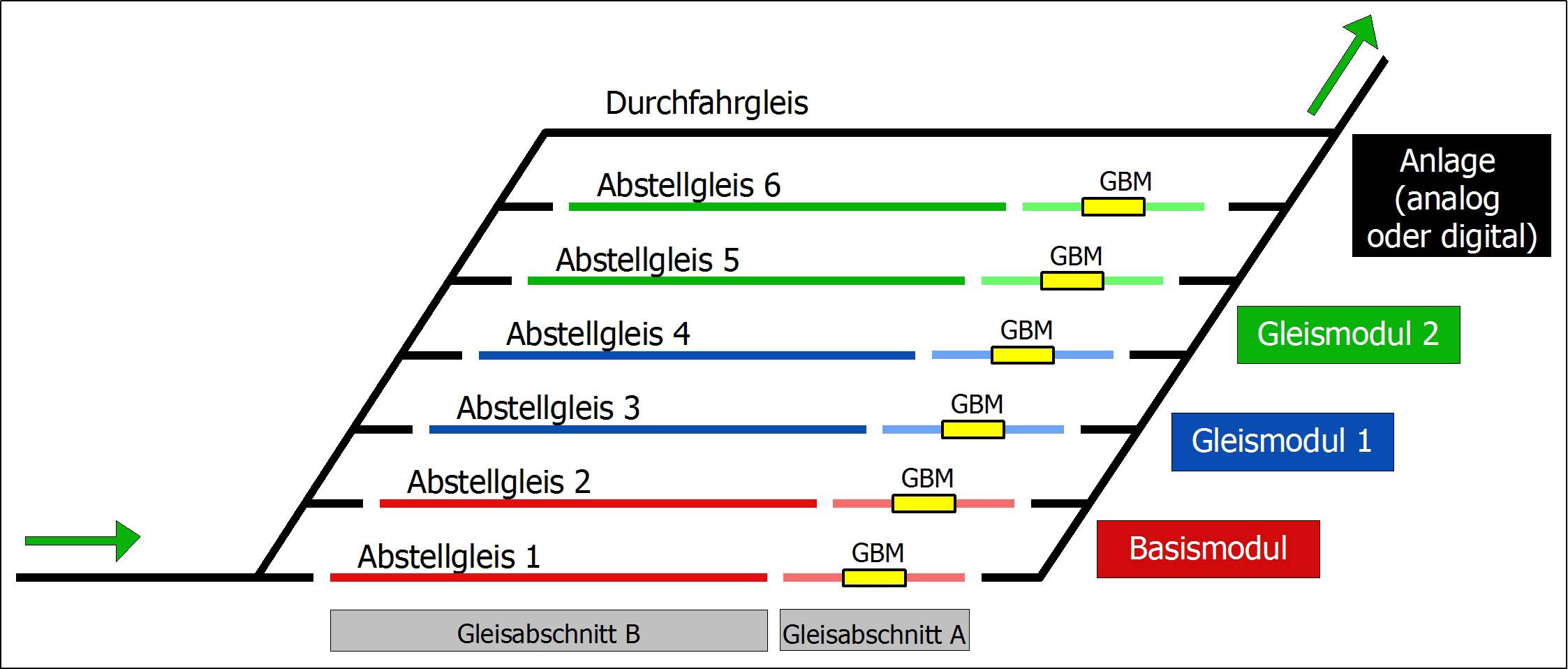

Diagramm eines Rangierbahnhofs mit sechs Abstellgleisen, beschriftet von 1 bis 6. Enthält Module 'Basismodul', 'Gleismodul 1' und 'Gleismodul 2'.

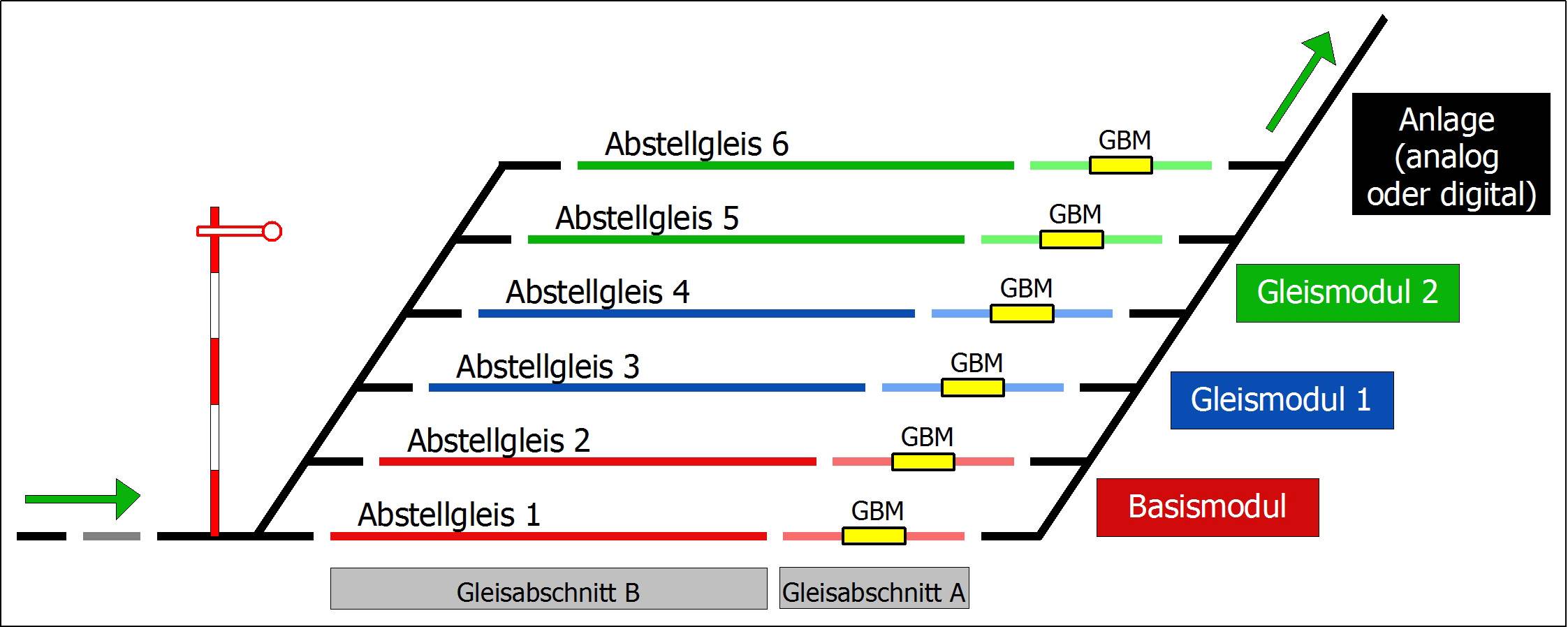

Diagramm einer Gleisanlage mit fünf Abstellgleisen, benannt von 1 bis 6. Farbige Linien kennzeichnen Module und Abschnitte.

1/4

Sofort-Lieferung Di., 8. Sept.

10 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (96,63 € / Stück)

96,63 €

zzgl. MwSt.

Nur noch 10 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produkt-Art: Schattenbahnhofsteuerung

Besonderheiten: Basismodul

Modellausführung: Fertigbaustein

Ausgangsstrom: 3 A

Betriebsspannung: 12-18 V DC/AC

Altersklasse: ab 15 Jahre

Ausführung: Basismodul

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1492023 TAMS Elektronik 51-04116-01-C Schattenbahnhofsteuerung Fertigbaustein Basismodul

Beschreibung

In den Schattenbahnhof einfahrende Züge werden automatisch auf das erste freie Gleis geleitet. Ist ein Abstellgleis frei, schaltet HADES die zugehörige Weiche. Vor der Ausfahrweiche ist ein kurzer Abschnitt des Abstellgleises stromlos geschaltet. Sobald der integrierte Gleisbesetztmelder einen Stromverbraucher erkennt, wird die Einfahrweiche gestellt und der Abschnitt nach der Einfahrweiche stromlos geschaltet. Der Zug hält an, unabhängig davon, ob die Lok zieht oder schiebt.

Das Basismodul überwacht und steuert die ersten beiden Abstellgleise. Ein zusätzliches Gleismodul überwacht und steuert 2 weitere Abstellgleise (max. 15 Gleismodule anschließbar).

Bei einer Störung blinken die LEDs und die Ausfahrt weiterer Züge wird blockiert. Ist nur die Gleisspannung ausgefallen, geht der Betrieb nach dem Wiedereinschalten mit den letzten Einstellungen weiter.

Ausführung

2 bis 32 Abstellgleise
Ungerade Anzahl von Abstellgleisen möglich
Betriebsarten: "First-in-First-out", Zufallssteuerung, Manuelle Auslösung über Taster
Verbindung der Module mit RJ-45 Patchkabeln
Blockieren der Ausfahrt über externen Schalter beim Basismodul
Max. Ausgangsstrom: 3000 mA pro Abstellgleis.

Hinweise

HADES stellt den Strom für das Schalten der Einfahrweichen bereit. Die Spannungsversorgung sollte daher auf die Nenngröße und den Weichentyp abgestimmt werden.

Für analoge Modellbahnanlagen (DC und AC).

Für digitale Modellbahnanlagen.
