TAMS Elektronik 53-04085-01-C BSA LC-NG-08 Blinkelektronik Feuerwache 1 St. kaufen

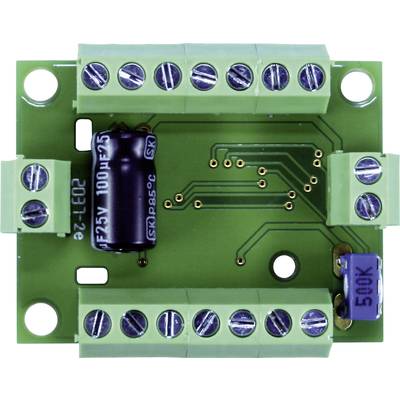

Eine grüne Leiterplatte mit mehreren grünen Anschlussklemmen, einem schwarzen Kondensator und einem blauen Drehknopf.

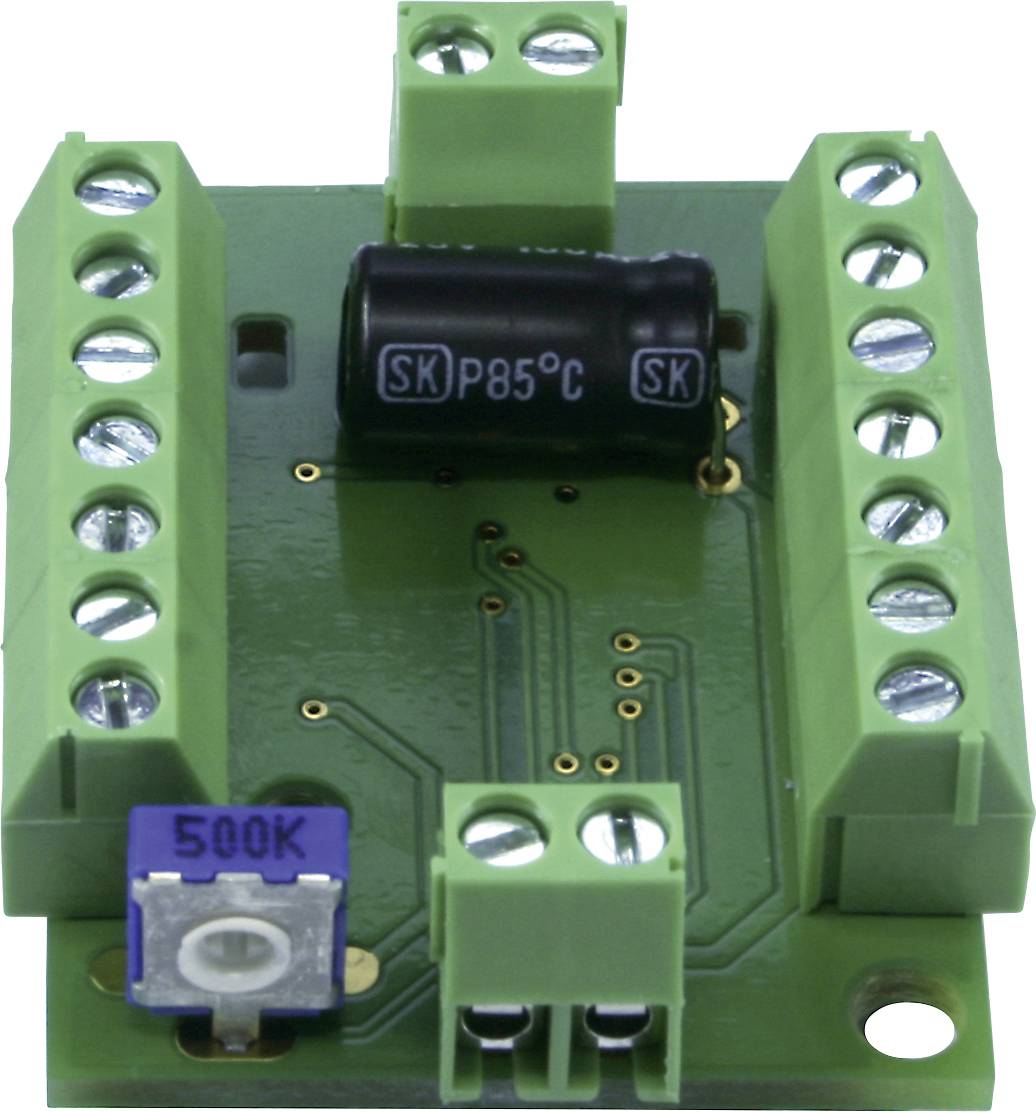

Eine grüne elektronische Schaltung mit mehreren Klemmen und einem schwarzen Zylinder in der Mitte. Ein Potentiometer ist mit '500K' beschriftet.

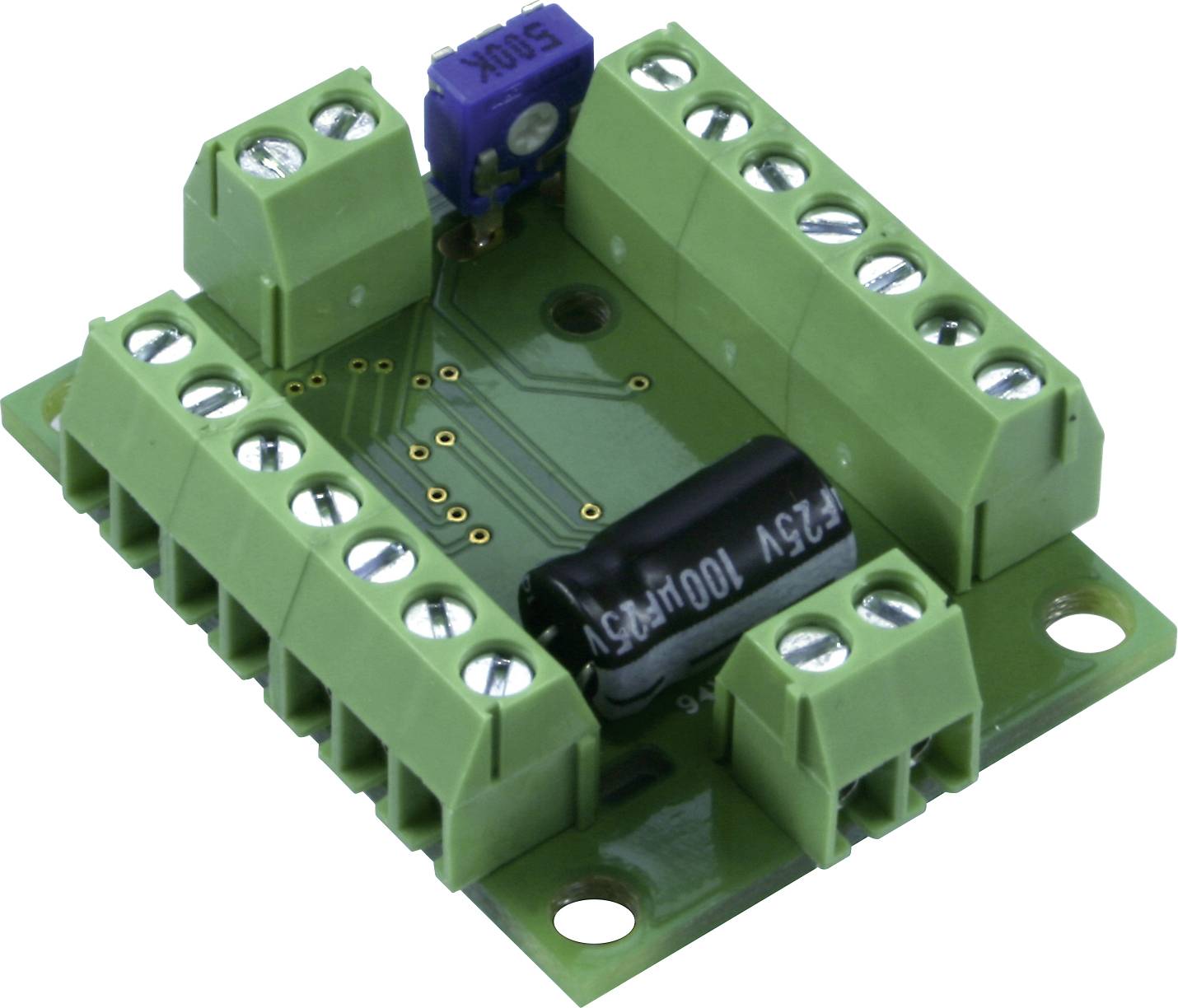

Kleine grüne Leiterplatte mit zwölf Schraubklemmen, einem Kondensator und einem Widerstand. Einsatz in elektronischen Schaltungen.

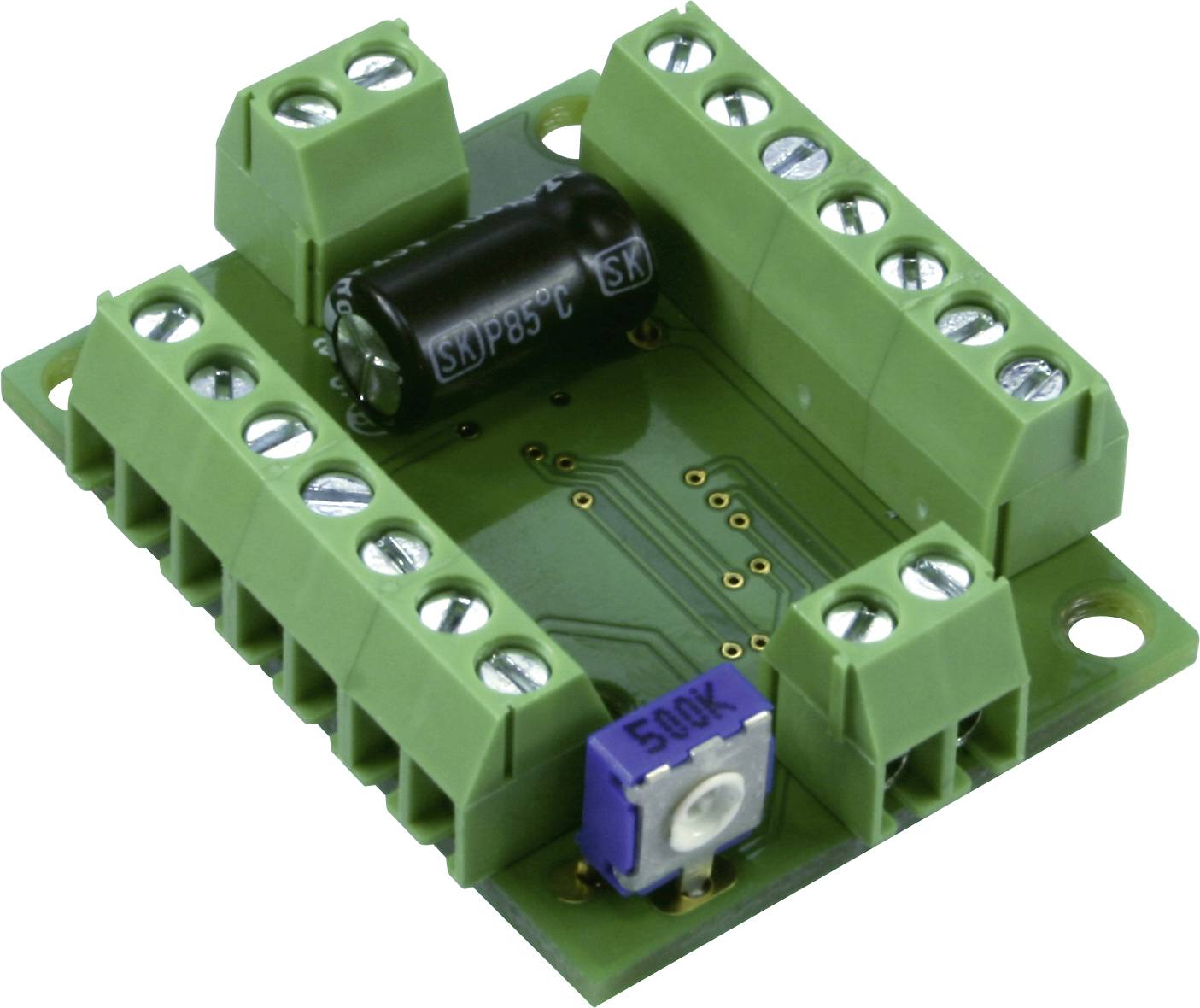

Grüne elektronische Schaltung mit mehreren Anschlussklemmen und einem schwarzen Kondensator.

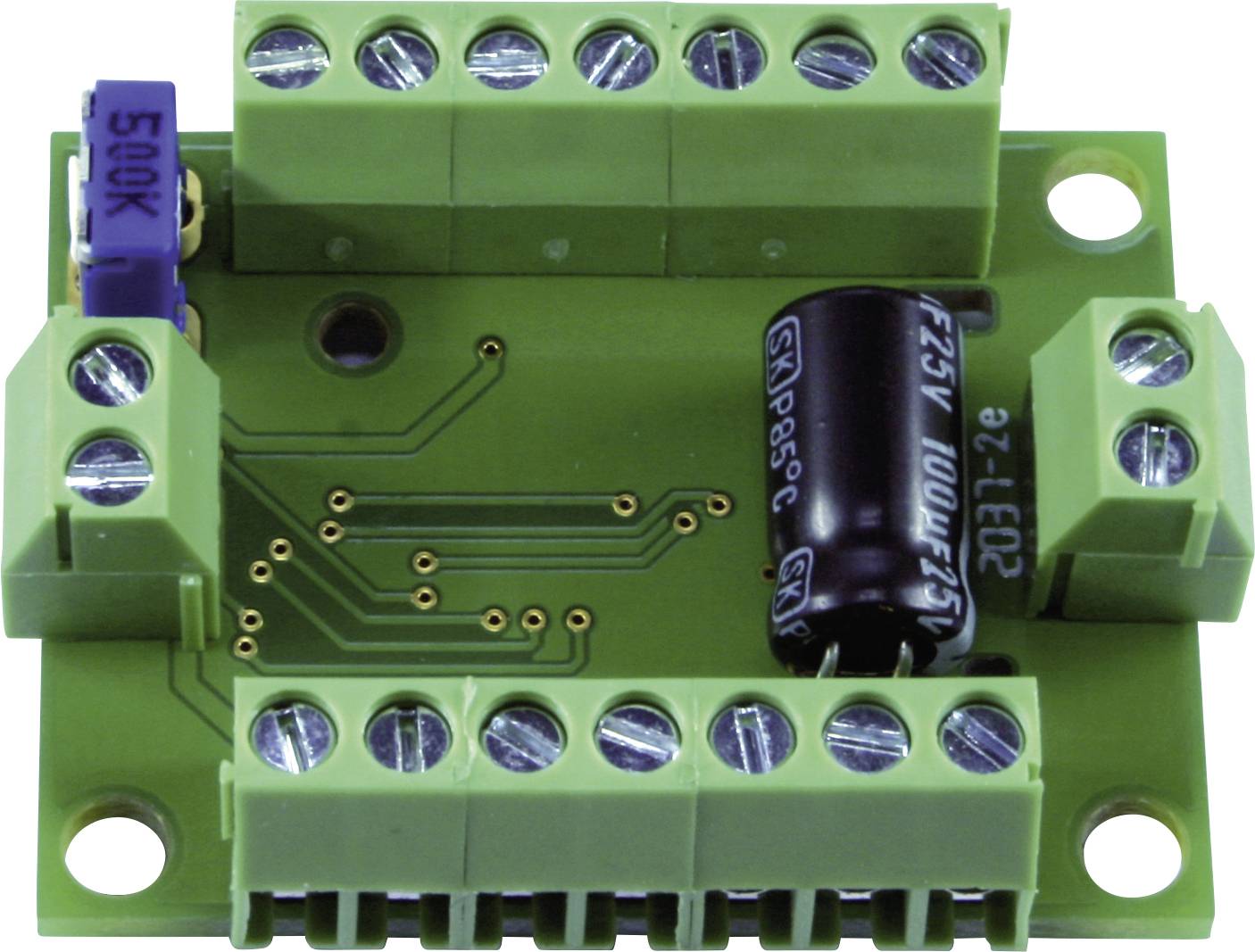

Grüne elektronische Leiterplatte mit mehreren Schraubklemmen, einem Drehwiderstand und einem schwarzen Kondensator, typisch für Schaltkreise.

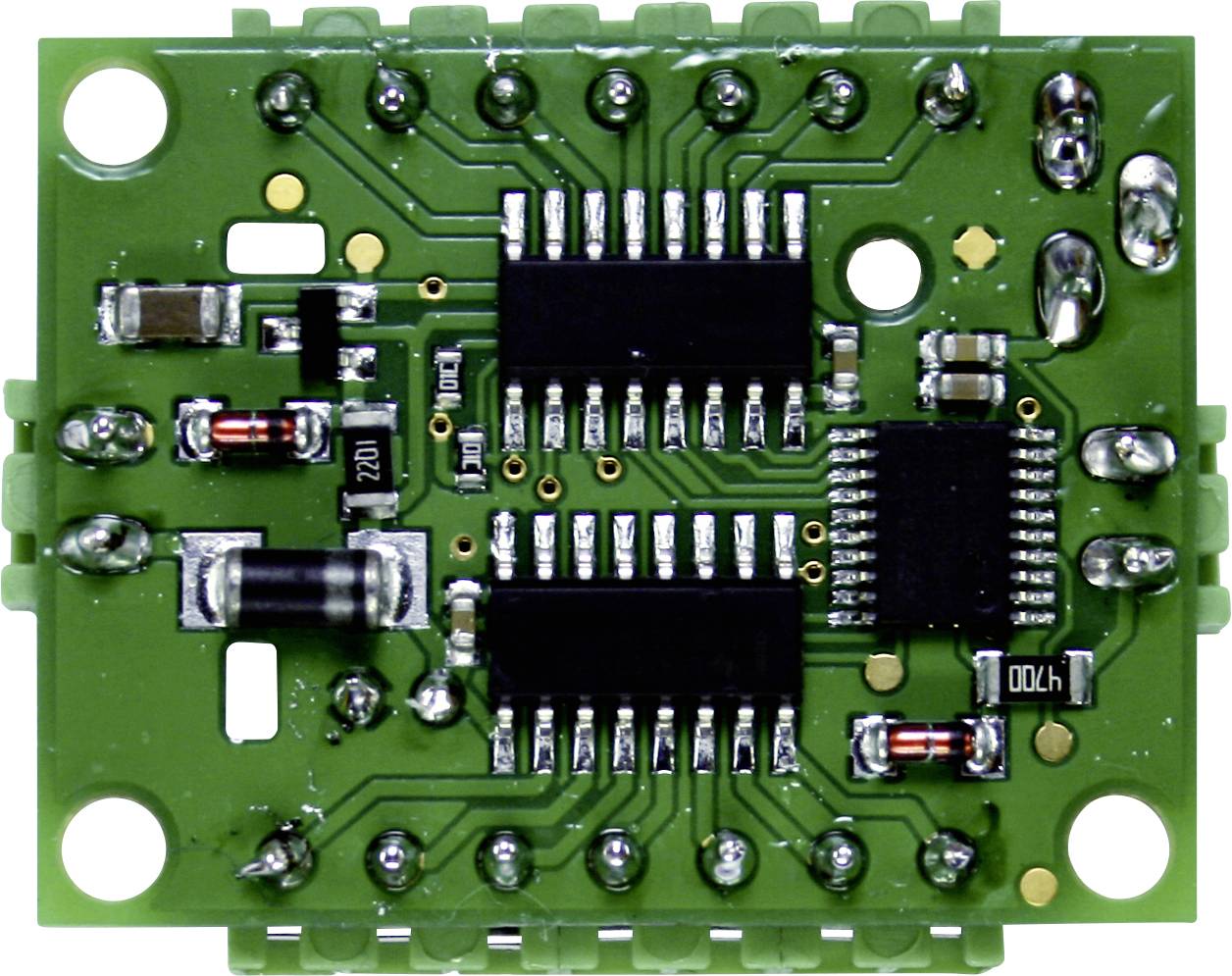

Grüne Platine mit mehreren integrierten Schaltkreisen und elektronischen Bauteilen, einschließlich Stecker und Widerstände.

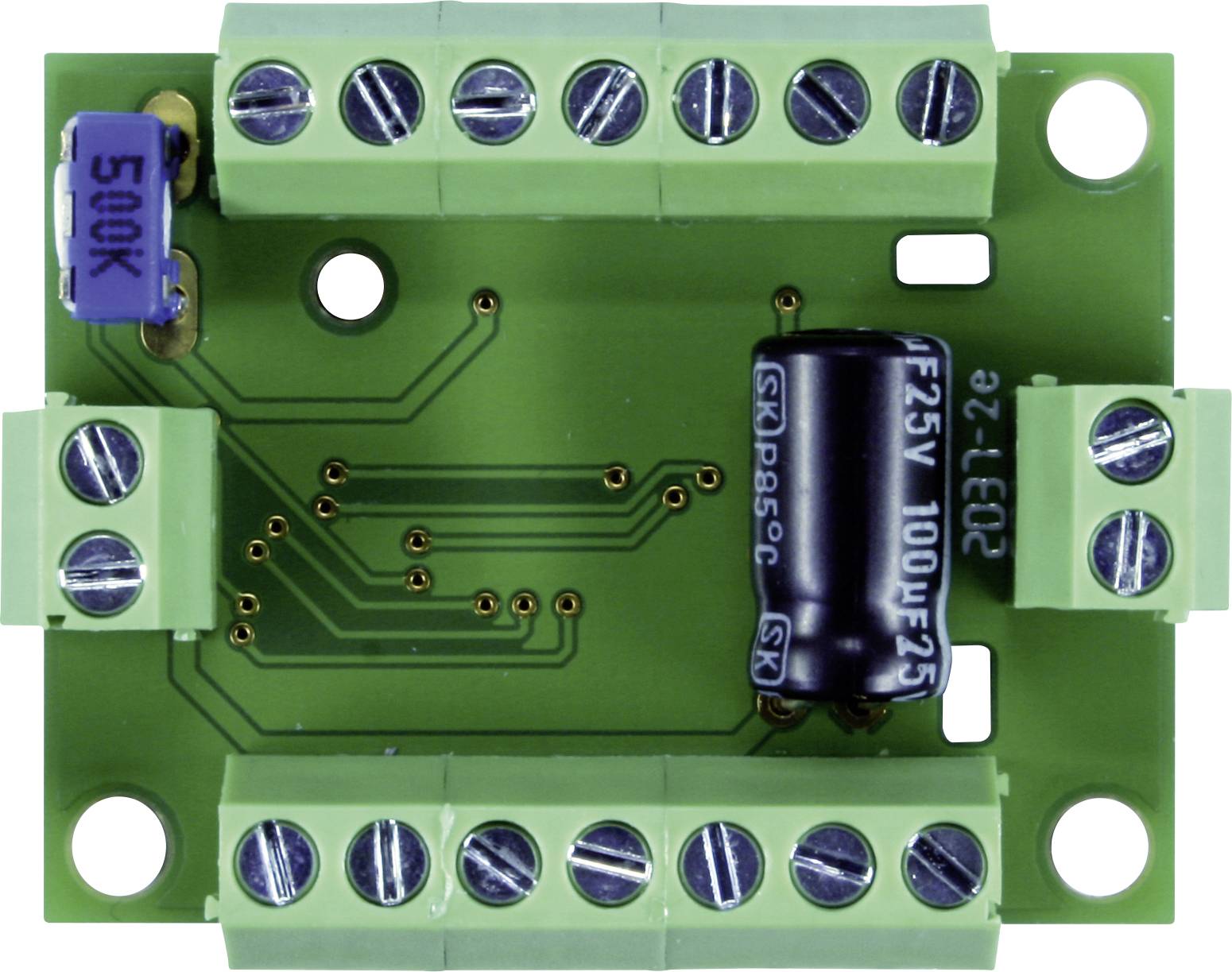

Eine grüne Leiterplatte mit einem 500K-Potentiometer, einem SKP-Kondensator und mehreren Schraubverbindungen.

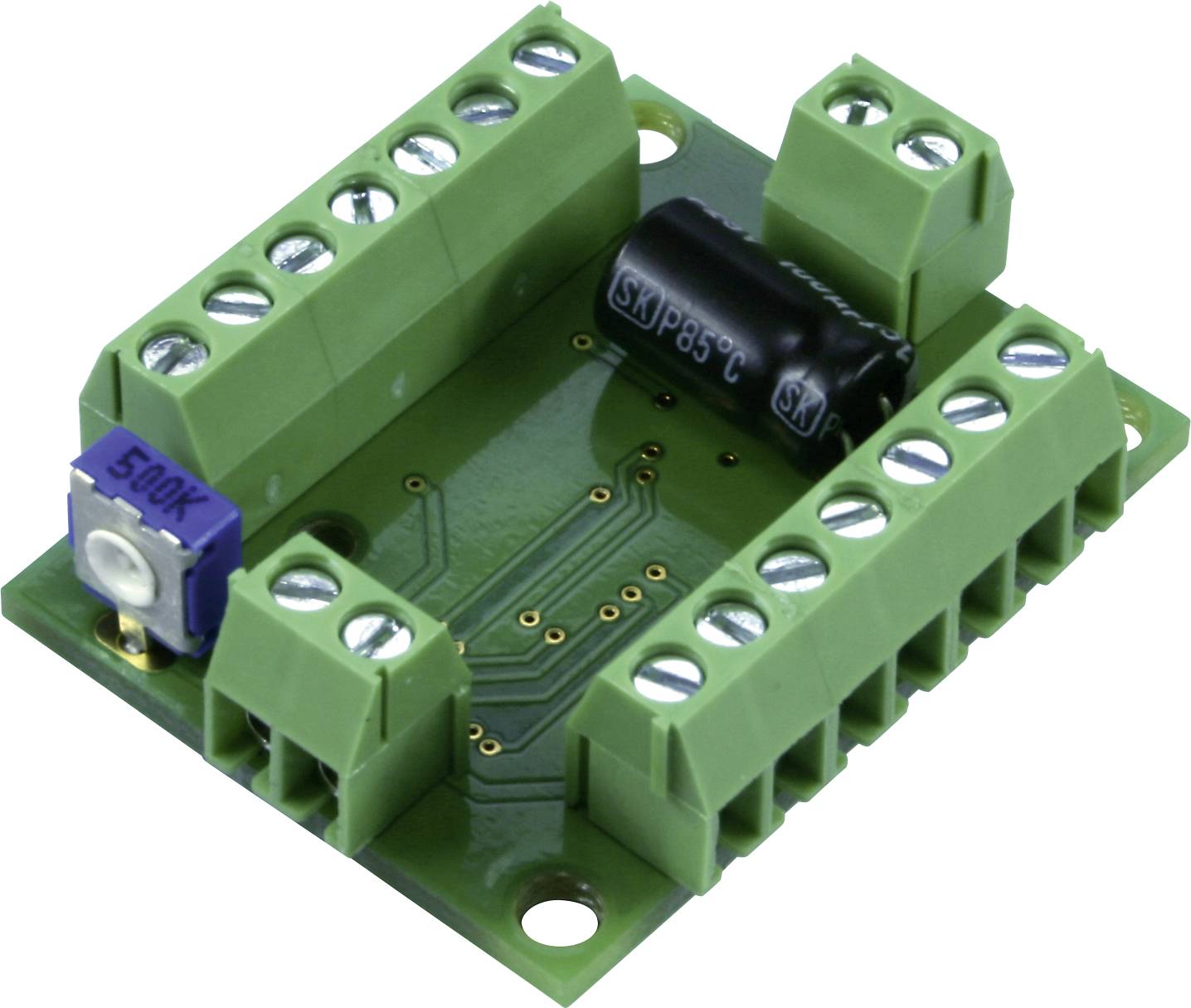

'Grüne Leiterplatten-Komponente mit mehreren Anschlüssen und einem schwarzen Zylinder.'<br><br>

1/8

10 Stück

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (13,44 € / Stück)

€

Nur noch 10 Stück verfügbar

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Baugröße: Universell

Produkt-Art: Blinkelektronik

Funktionen: Feuerwache

Modellausführung: Bausatz

Altersklasse: ab 15 Jahre

Ausführung: Bausatz

Herst.-Teilenr.: 53-04085-01-C

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2373283 TAMS Elektronik 53-04085-01-C BSA LC-NG-08 Blinkelektronik Feuerwache 1 St.

Garantiebedingungen

Garantiebedingungen 2373283 TAMS Elektronik 53-04085-01-C BSA LC-NG-08 Blinkelektronik Feuerwache 1 St.

Beschreibung

Für die Ansteuerung von Beleuchtung, Sirene und Tor(en) einer Feuerwache sowie der Blinklichter und dem Martinshorn der Einsatzfahrzeuge. Blinklichter wahlweise als Einfachblinker (für ältere Fahrzeuge) oder Doppelblitzer (für moderne Fahrzeuge). Wechsel zwischen "Alarm" und "Normalbetrieb" automatisch nach zufällig langen Pausen oder durch einen kurzen Masseimpuls am Schalteingang. Hinweis zum gespeicherten Sound: Das LC-NG-Modul ist nicht als Soundmodul konzipiert, der gespeicherte Sound ist entsprechend einfach.

Ausführung

14 Ausgänge (je max. 200 mA), davon:
1 Ausgang für den Anschluss eines Lautsprechers (Impedanz mindestens 8 Ohm, empfohlen mindestens 32 Ohm), der die Sirene bzw. ein Martinshorn wiedergibt.
5 Ausgänge für die Ansteuerung der Blinklichter von (mehreren) Einsatzfahrzeugen*
1 Ausgang für den Anschluss eines oder mehrerer Servos, die das oder die Tore der Feuerwache öffnen. Hinweis: Für die Servos ist eine externe Spannungsversorgung erforderlich (z. B. Servo-Platine Conrad Art.-Nr. 499661).
1 Ausgang, der parallel mit dem Servoausgang ein- und ausgeschaltet wird
6 Ausgänge für die Beleuchtungen in der Feuerwache*
1 Ausgang für eine Warnlampe*
*Beleuchtungsausgänge für den Anschluss von Glühlämpchen oder LEDs (über Vorwiderstände)
Maximaler Gesamtstrom: 1.000 mA
Verwendung des Schalteingangs: Auslösen des Alarms
Verwendung des Trimmpotis: Einstellung der max. Länge der Pause bis zur automatischen Auslösung des nächsten Alarms
Versorgungsspannung: 12 - 18 Volt Wechsel- oder 10 - 22 V Gleichspannung.
